Manual de Instalação - Controladora Aurum

Produto descontinuado

O Aurum foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.

Este manual orienta o projetista ou instalador para a instalação física e as conexões elétricas da controladora de acesso Aurum.

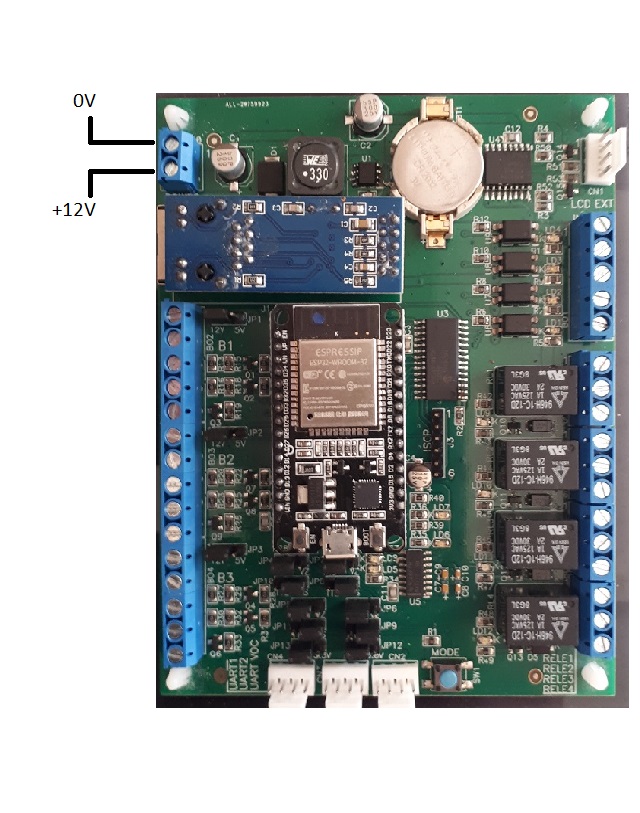

Alimentação Elétrica

A alimentação da controladora deve ser feita com 12 VCC ±5%. O consumo, sem os leitores e módulos adicionais, é de 120 mA.

Especificação	Valor
Tensão de alimentação	12 VCC ±5%
Consumo (sem periféricos)	120 mA

Importante

Utilize fonte de alimentação estabilizada e dimensionada para suportar a controladora e todos os periféricos conectados (leitores, fechaduras, etc.).

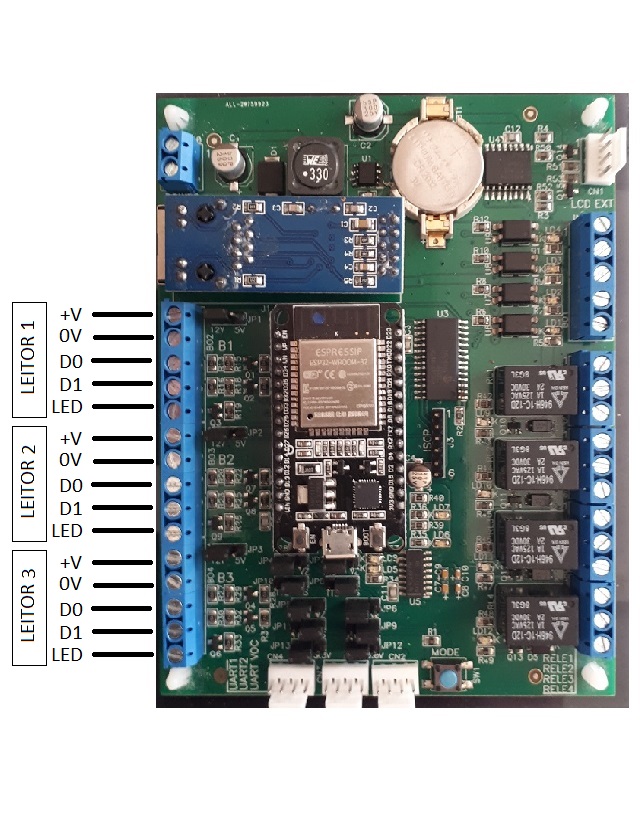

Conexões dos Leitores de Cartões

A controladora Aurum possui interfaces para três leitores do tipo ABATrack ou Wiegand.

Para cada leitor há um jumper para seleção da tensão de alimentação, com opções de 5VCC ou 12VCC.

Seleção de Tensão dos Leitores

Para seleção da tensão de cada leitor, use os jumpers:

Jumper	Leitor	Opções
JP1	Leitor 1	5VCC ou 12VCC
JP2	Leitor 2	5VCC ou 12VCC
JP3	Leitor 3	5VCC ou 12VCC

Dica

Na placa de circuito impresso estão identificadas, junto aos jumpers, as posições de cada opção de tensão (12V ou 5V).

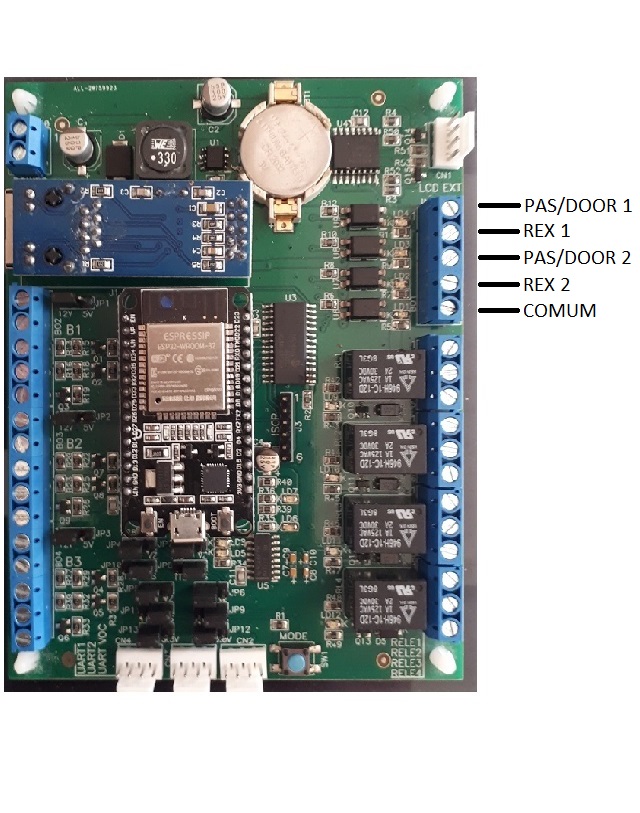

Conexões dos Sensores e Botões de Comando

As entradas de sinal devem ser utilizadas para:

• REX (Request to Exit): botões de comando
• DOOR SWITCH: sensores de estado de portas
• PAS SWITCH: sensores de giro de catracas

Pinagem das Entradas

Borne	Função
PAS/DOOR 1	Sensor de passagem/porta - Canal 1
REX 1	Botão de saída - Canal 1
PAS/DOOR 2	Sensor de passagem/porta - Canal 2
REX 2	Botão de saída - Canal 2
COMUM	Comum (GND)

Importante

Os sensores conectados nestas entradas devem ser do tipo contato seco, livres de potencial.

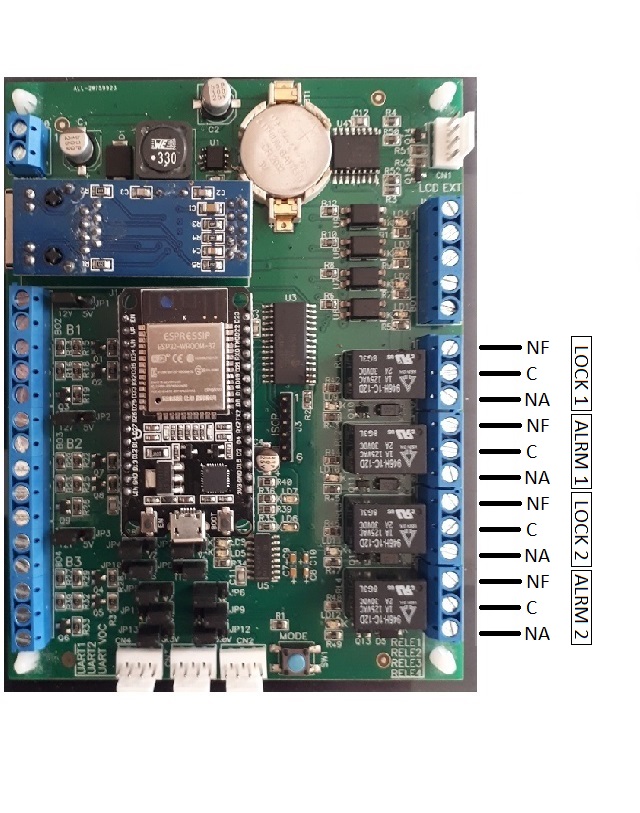

Conexões dos Relés de Comando

A controladora possui quatro relés de comando com as seguintes capacidades:

Especificação	Valor
Carga AC	1A / 120VAC
Carga DC	2A / 30VDC

Atenção

Observe estes limites para garantir a integridade e a vida útil dos contatos dos relés.

Função dos Relés

Os relés LOCK 1 ou LOCK 2 são acionados quando há uma liberação de acesso pelo controlador; os relés ALRM 1 ou ALRM 2 são acionados quando há uma solicitação de acesso negada. Os ajustes de tempo de acionamento são feitos na etapa de configuração do controlador.

Relé	Canal	Função
LOCK 1	Canal 1	Acionado na liberação de acesso
ALRM 1	Canal 1	Acionado em acesso negado
LOCK 2	Canal 2	Acionado na liberação de acesso
ALRM 2	Canal 2	Acionado em acesso negado

Pinagem dos Relés

Cada relé possui três terminais:

Terminal	Função
NF	Normalmente Fechado
C	Comum
NA	Normalmente Aberto

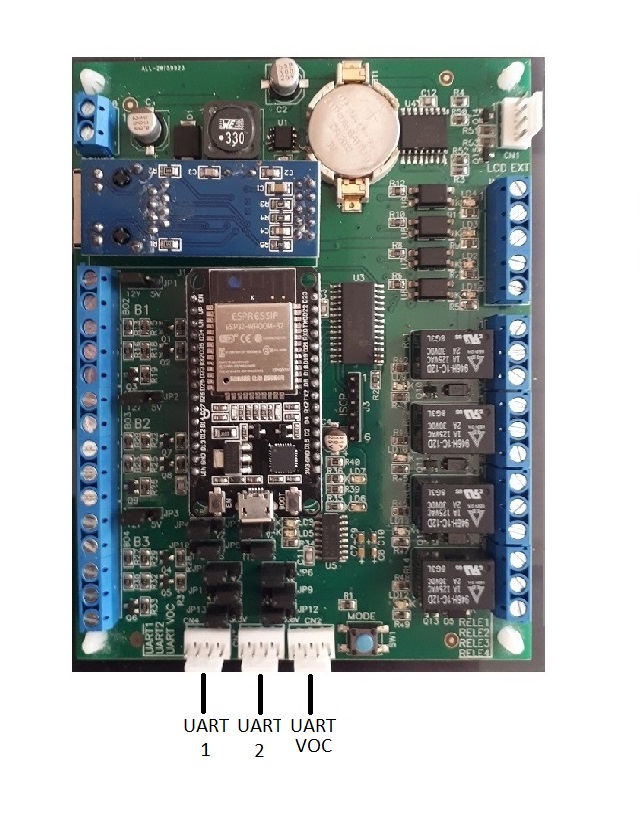

Portas Seriais (UARTs)

A controladora possui três portas seriais de comunicação. As portas UART1 e UART2 estão disponíveis para conexão de dispositivos variados e configuráveis. A porta serial UART VOC é utilizada para comunicação com módulo de voz.

Configuração dos Jumpers das UARTs

No controlador existem diversos jumpers para configuração do nível elétrico das UARTs. Na placa de circuito impresso, junto aos jumpers, estão identificadas as posições corretas para RS232 ou TTL.

UART 1:

Parâmetro	Opções	Jumper(s)
Tensão para o dispositivo	5VCC / 3.3VCC	JP13
Nível elétrico	TTL / RS232	JP4, JP5, JP10 e JP11

UART 2:

Parâmetro	Opções	Jumper(s)
Tensão para o dispositivo	5VCC / 3.3VCC	JP12
Nível elétrico	TTL / RS232	JP6, JP7, JP18 e JP9

UART VOC:

Nesta porta não há necessidade de configurações por jumpers. O nível dos sinais é TTL em 3.3VCC.

Pinagem dos Conectores Seriais

Pino	Sinal
1	+VCC
2	TX
3	RX
4	GND

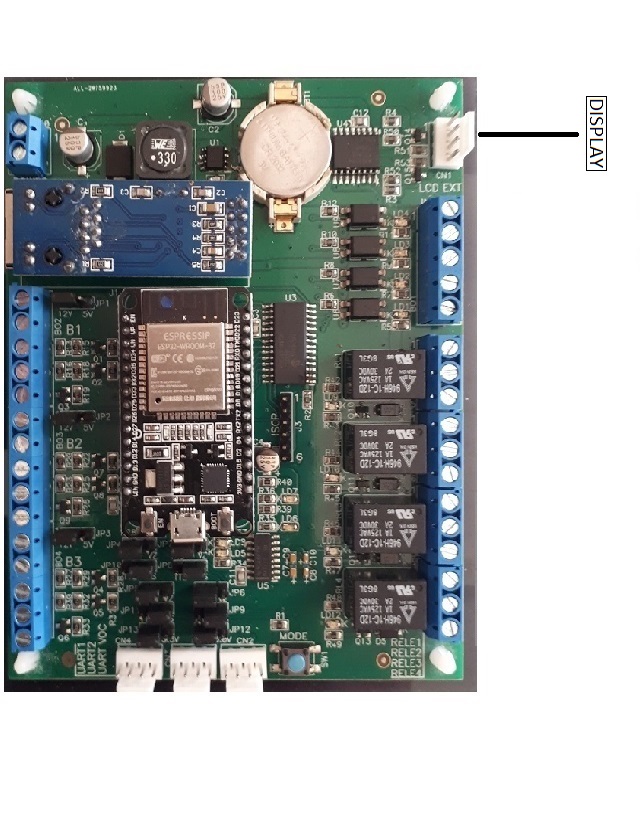

Display LCD

A controladora está preparada para a conexão de um módulo display (LCD) com comunicação I2C. O nível elétrico dos sinais é TTL em 5VCC.

Pino	Sinal
1	GND
2	+5VCC
3	SCL
4	SDA

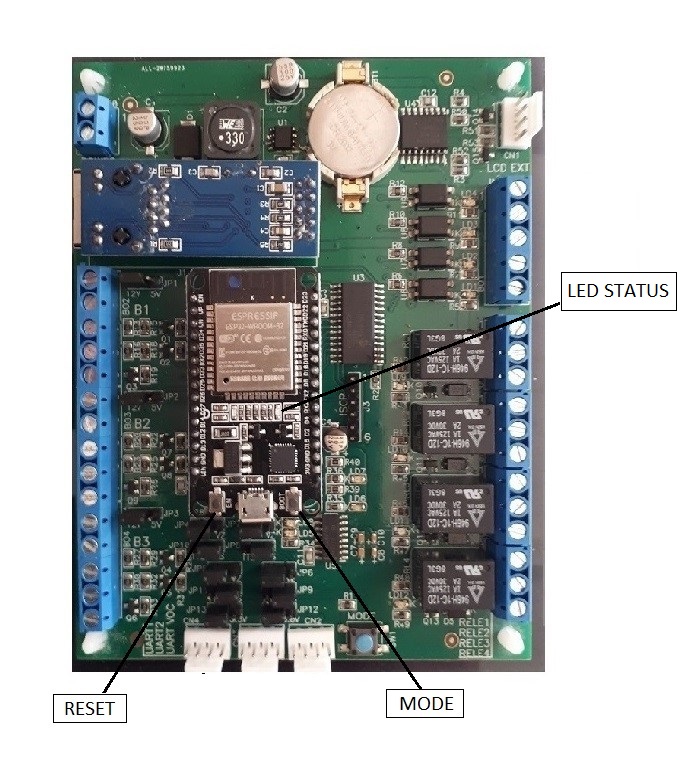

Botões e Indicadores

Botão RESET — força o reinício (boot) do controlador. Pressione rapidamente para sair do modo configuração.

Botão MODE — coloca o controlador em modo de configuração. Mantenha pressionado por 5 segundos.

LED STATUS — fornece informações sobre o estado geral da comunicação.

Interpretação do LED STATUS

Quando o controlador está em modo de operação, o LED STATUS fornece informações sobre o estado geral da comunicação. A cada dois segundos é iniciada uma série de até quatro piscadas rápidas:

Piscada	Significado
1	Controlador em modo de operação
2	Conexão com a rede (Ethernet/WiFi) OK
3	Conexão com o Broker do sistema OK
4	Comunicação com o servidor OK

Diagnóstico

Quando forem contadas quatro piscadas em cada ciclo, a situação está normal. Esta verificação auxilia bastante durante a instalação e manutenção para a localização de falhas de comunicação.

Iniciando a Configuração

O controlador Aurum é configurado através de um navegador (browser). Para iniciar a configuração, siga os passos abaixo.

1. Ativar o Modo Configuração

1. Mantenha pressionado o botão MODE durante 5 segundos.
2. O controlador inicializará automaticamente no modo Configuração.
3. O LED STATUS permanecerá piscando rapidamente, indicando que o modo está ativo.
4. O controlador ativa um ponto de acesso WiFi (modo AP) e passa a aceitar conexões de clientes.

2. Conectar na Rede WiFi do Controlador

O ponto de rede WiFi criado pelo controlador possui um nome (SSID) único e exclusivo para cada controlador:

• Formato: aurum + código de identificação
• Exemplos: aurum7512208F, aurum89C0CF6A

3. Acessar a Interface de Configuração

1. Conecte-se na rede WiFi do controlador.

2. Abra o navegador e acesse: http://192.168.4.1

3. Informe as credenciais padrão:

   • Usuário: admin
   • Senha: aurumpwd

A partir daqui, consulte o Manual de Operação para configurar cada tela do controlador.

Recomendações de Instalação

1. Localização: instale a controladora em local protegido de intempéries.
2. Ventilação: garanta ventilação adequada para a dissipação de calor.
3. Aterramento: conecte o sistema de aterramento adequadamente.
4. Cabeamento: utilize cabos blindados para leitores em ambientes com interferência.
5. Proteção: considere o uso de protetores de surto na alimentação.

Próximos Passos

Após completar a instalação física, consulte o Manual de Operação para configurar o controlador.
