Manual de Operação - Controladora Aurum
O Aurum foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.
A controladora Aurum possui internamente um servidor HTTP e toda a sua configuração é feita através de um navegador (browser). Este manual descreve cada tela da interface web de configuração.
Para acessar a configuração é preciso colocar o controlador em modo Configuração, conectar-se à rede WiFi gerada por ele e apontar o navegador para 192.168.4.1. O passo a passo está no Manual de Instalação.
Login
Ao conectar o navegador no controlador, será solicitada a identificação de usuário e senha. Os valores padrão são:
- Usuário:
admin - Senha:
aurumpwd

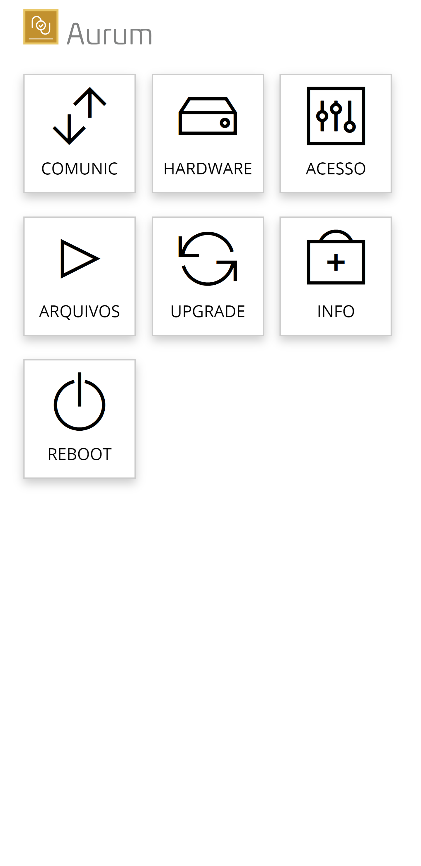

Menu Principal
A tela inicial de configuração apresenta as seguintes opções:
- Comunic — configuração dos parâmetros de comunicação de rede.
- Hardware — configuração dos dispositivos fisicamente conectados ao controlador.
- Acesso — configuração do modo de controle do controlador.
- Arquivos — funções de backup e restore.
- Upgrade — atualização do firmware do controlador.
- Info — informações gerais sobre o controlador.

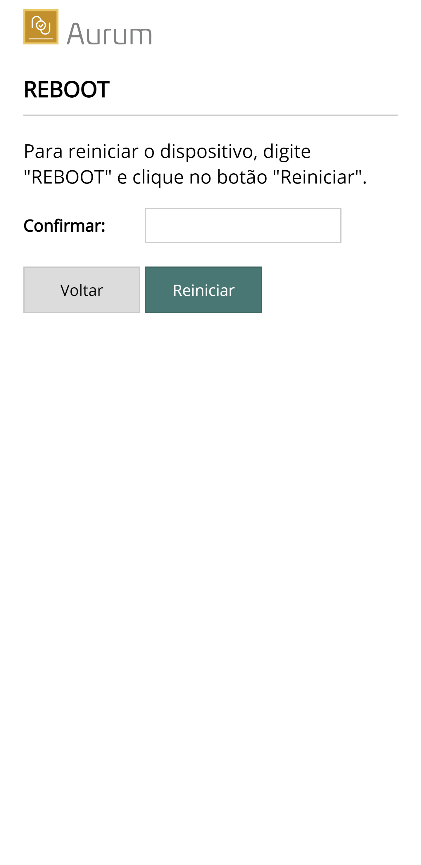

- Reboot — reinicia o equipamento.

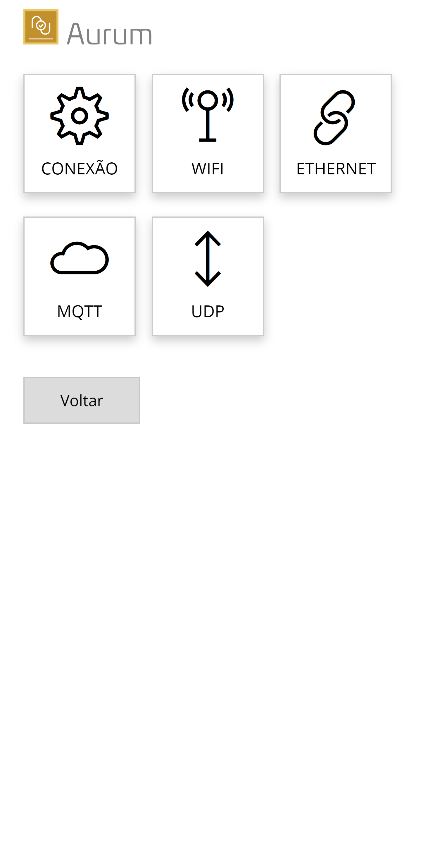

Comunicação
O menu Comunic dá acesso às seguintes telas:
- Conexão — define o tipo de mídia (WiFi ou Ethernet) usado para conectar o controlador à rede quando estiver em operação.
- WiFi — parâmetros da rede WiFi, caso o controlador vá usar conexão sem fio.
- Ethernet — parâmetros da rede cabeada (conector RJ45).
- MQTT — parâmetros para acessar o servidor de comunicação MQTT (Broker).
- UDP — parâmetros do canal de comunicação UDP.

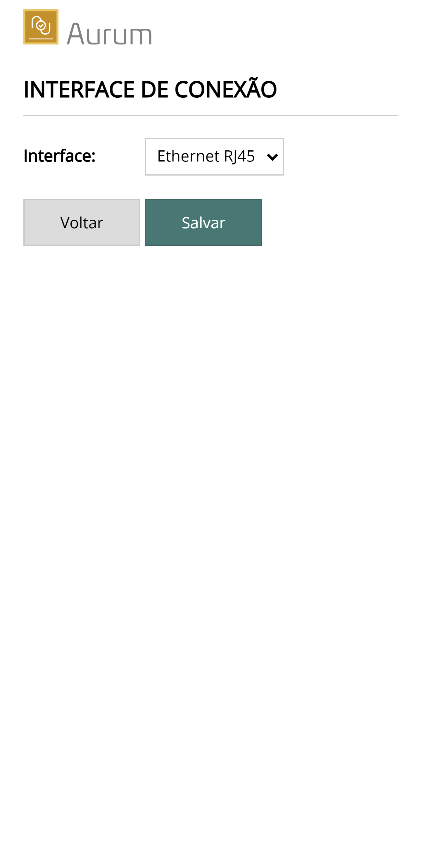

Conexão
Nesta tela define-se o tipo de mídia que o controlador utilizará para se conectar à rede de comunicação quando estiver no modo operação. As opções são:
- WiFi (Wireless)
- Ethernet (RJ45)
Faça as alterações necessárias e clique em Salvar para confirmar.

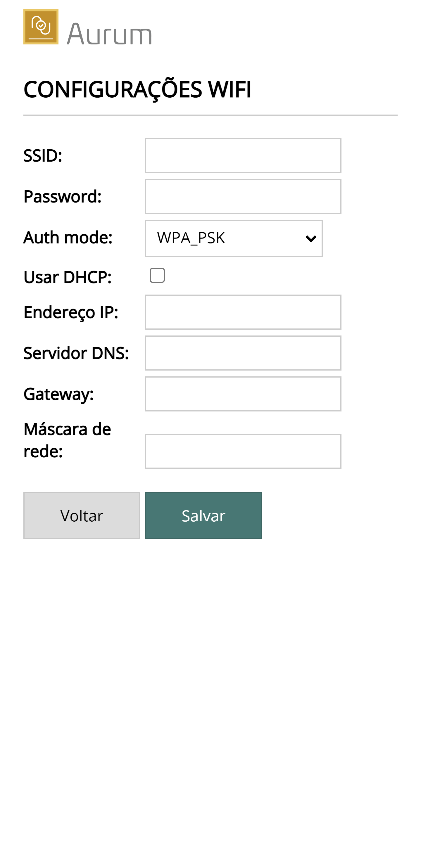

WiFi
Utilize esta tela para informar os dados e parâmetros de acesso à rede WiFi que será usada no modo operação.
Faça as alterações necessárias e clique em Salvar para confirmar.

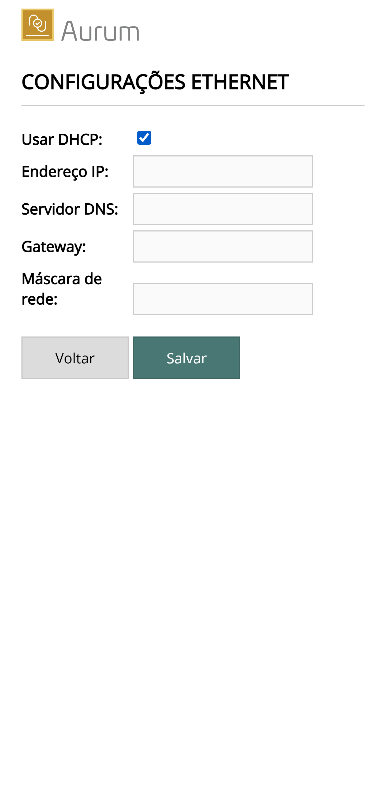

Ethernet
Utilize esta tela para informar os dados e parâmetros de acesso à rede Ethernet (RJ45) que será usada no modo operação.
Faça as alterações necessárias e clique em Salvar para confirmar.

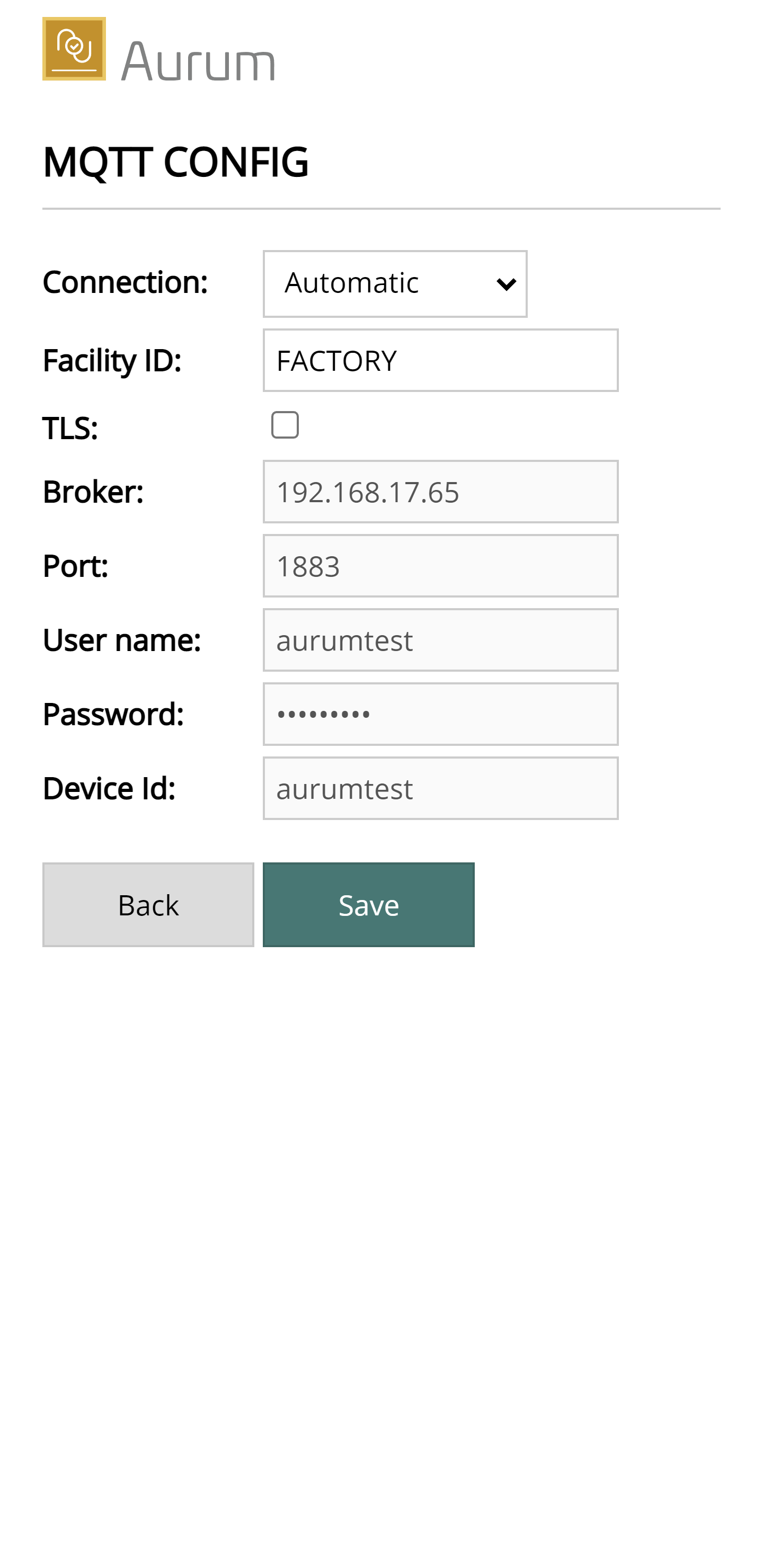

MQTT
Nesta tela são informados os parâmetros de comunicação para estabelecer a conexão com o servidor de comunicação MQTT. Também são fornecidas informações sobre a instalação física do controlador.
| Campo | Descrição |
|---|---|
| Conexão | Define se a placa deve conectar-se ao broker MQTT Accelero Cloud, a um broker MQTT customizado ou a nenhum broker MQTT. Quando selecionada a opção Automático, apenas o campo Facility ID precisa ser preenchido. |
| Facility ID | Identificação única da instalação. Todos os controladores de uma mesma instalação devem ter o mesmo Facility ID. Ex.: empresax, edificioz. |
| TLS | Marque esta opção caso o controlador deva estabelecer a comunicação com o broker MQTT no modo seguro (Transport Layer Security). É necessário que o servidor permita este modo de comunicação. |
| Broker | Endereço URL do servidor de comunicação utilizado na instalação. |
| Port | Número da porta de comunicação com o broker MQTT. |
| User name | Nome do usuário para acesso ao broker MQTT. |
| Password | Senha de acesso ao broker MQTT. |
| Device ID | Identificação única e exclusiva de cada controlador na instalação. Ex.: catraca1, porta2. |
Faça as alterações necessárias e clique em Salvar para confirmar.
Quando a conexão for feita através do Accelero Cloud, apenas o parâmetro Facility ID deve ser configurado, exatamente como definido no sistema de controle que administrará os controladores.

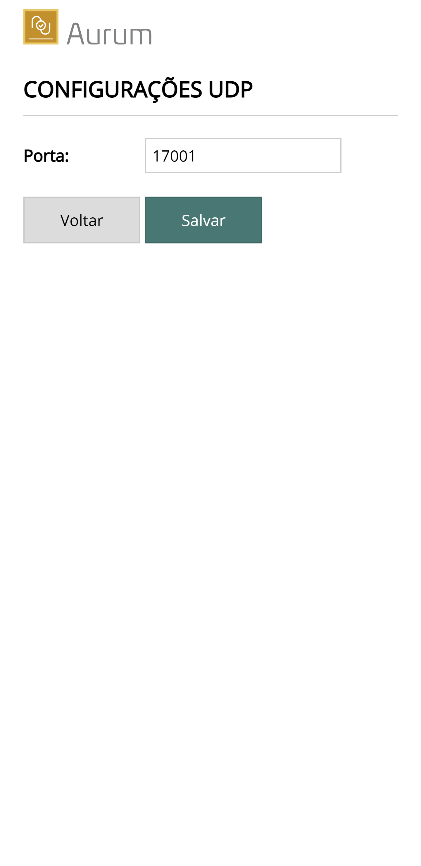

UDP
Nesta tela são informados os parâmetros para estabelecer conexão no protocolo UDP. Através dessa conexão, outros equipamentos podem enviar informações ao controlador — como cartões/tags lidos em outros dispositivos.
- Porta — porta de comunicação a ser utilizada. Se for configurada com o número
0(zero), o serviço fica desligado.
Quando se utiliza a conexão UDP é recomendável que o endereço IP do controlador seja fixo, pois esse endereço deverá ser configurado no equipamento que enviará dados por essa conexão.

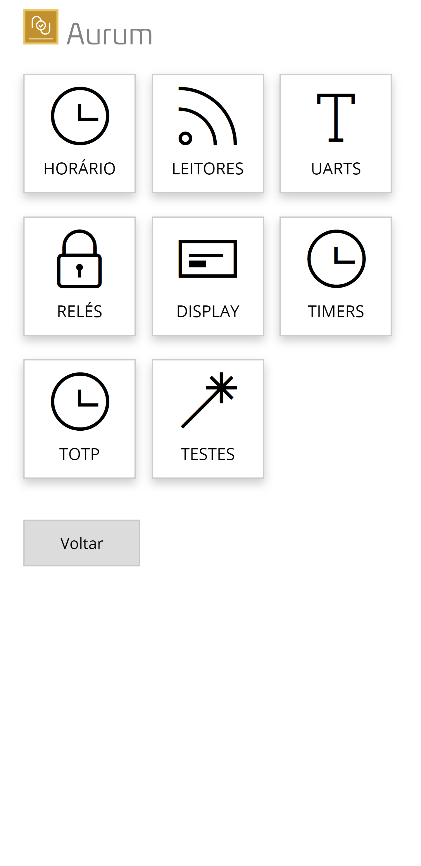

Hardware
O menu Hardware dá acesso às seguintes telas:
- Horário — ajuste da hora do controlador e parâmetros do servidor NTP.
- Leitores — tipos de leitores que serão conectados ao controlador.
- UARTS — tipos de dispositivos conectados às portas seriais.
- Relés — modo de operação e temporização dos relés de saída.
- Display — modo de operação do display.
- Timers — temporizações gerais (entrada de senha, biometria, etc.).
- TOTP — parâmetros de TOTP (Time-based One-Time Password).
- Testes — testes de funcionamento do hardware.

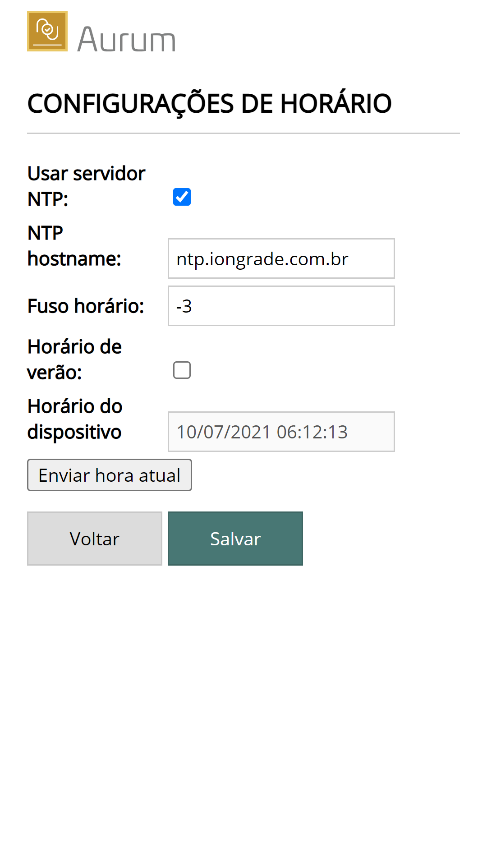

Horário
Nesta tela pode-se determinar que o controlador mantenha seu relógio interno sincronizado com um servidor externo de data/hora (NTP Server):
- Usar servidor NTP — quando marcado, o controlador utiliza um servidor NTP para ajustar seu relógio local automaticamente.
- NTP Hostname — URL do servidor NTP.
- Fuso horário — fuso horário do local onde o controlador está instalado.
- Horário de verão — ajusta automaticamente para o horário de verão.
- Horário do dispositivo — data e hora atuais do controlador.
- Enviar hora local — envia a data/hora do seu computador para o controlador.
Faça as alterações necessárias e clique em Salvar para confirmar.

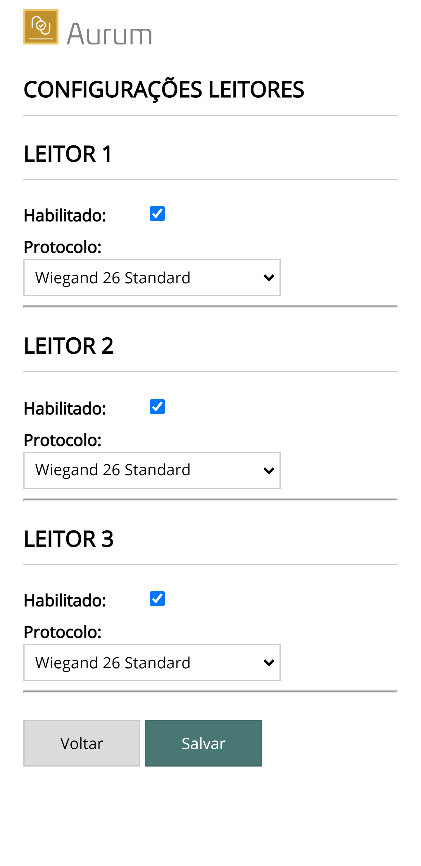

Leitores
O controlador Aurum possui três interfaces para conexão de leitores de cartões do tipo ABATrack, Wiegand e outros formatos. Informe nesta tela o tipo de leitor que será conectado em cada interface.
Faça as alterações necessárias e clique em Salvar para confirmar.

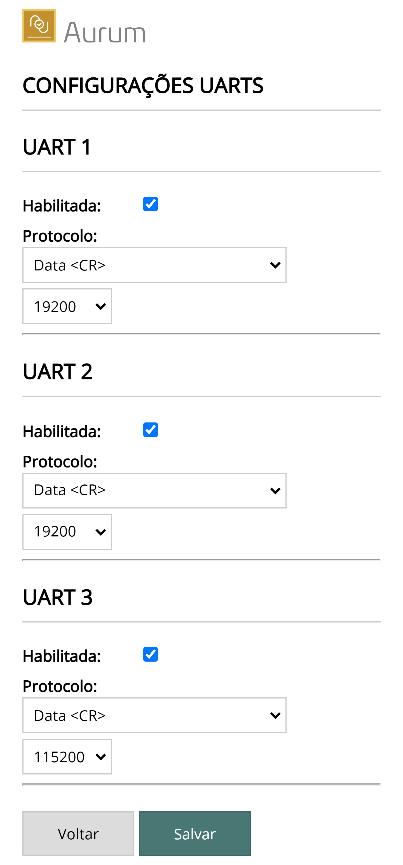

UARTs
O controlador Aurum possui portas de comunicação (UARTs) para conectar variados tipos de dispositivos, como módulos de leitura de QR Code, módulos Bluetooth, scanners biométricos, impressoras, etc.
- A UART1 está associada ao canal 1.
- A UART2 e a UART3 estão associadas ao canal 2 do controlador.
Informe nesta tela que tipo de dispositivo será conectado em cada UART e clique em Salvar para confirmar.

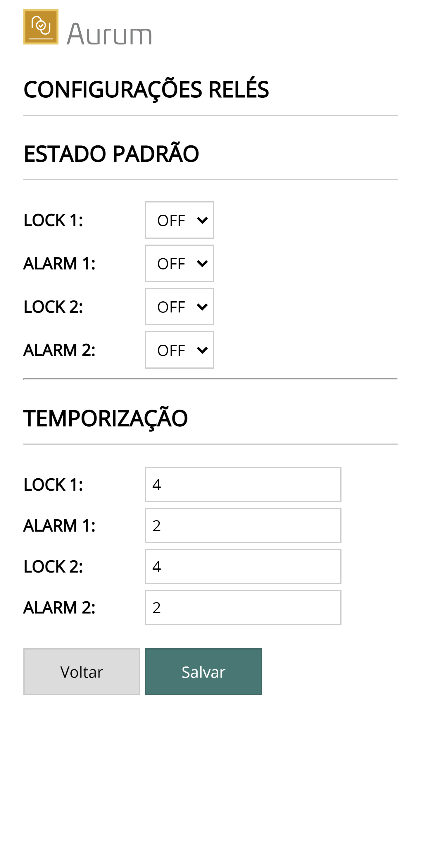

Relés
O controlador Aurum possui quatro relés para acionamento de dispositivos externos (LOCK1, LOCK2, ALRM1 e ALRM2):
- Os relés LOCK1 e ALRM1 estão associados ao canal 1; LOCK2 e ALRM2 ao canal 2.
- O relé LOCK é acionado sempre que o controlador libera o acesso no canal.
- Os relés ALRM são acionados na condição de acesso negado. Em alguns modos de controle, os relés podem assumir outras funções.
Configure nesta tela o estado normal (default) de cada relé — desligado (OFF) ou ligado (ON) — e o tempo (em segundos) que cada relé permanece ligado quando acionado.
Para controle de portas com eletroímãs, usa-se normalmente a opção ON no estado normal do relé.

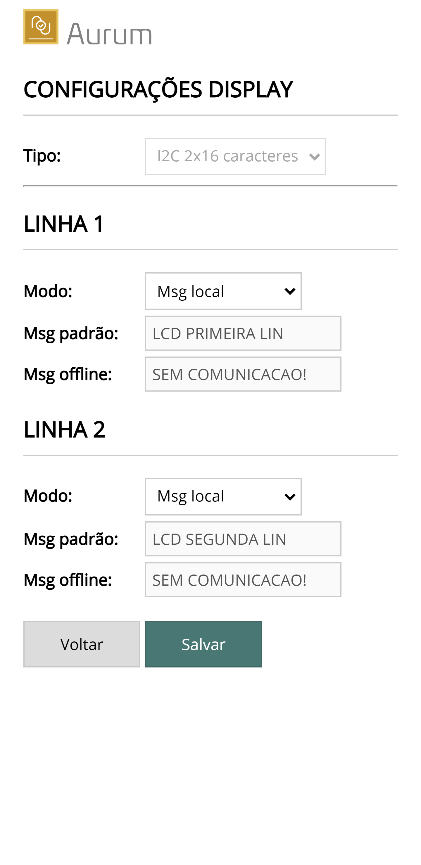

Display
O display do controlador Aurum pode operar apresentando mensagens geradas localmente (padrão) ou mostrando as mensagens enviadas pelo servidor.
Esta tela permite escolher o modo de operação de cada uma das duas linhas do display e definir uma mensagem padronizada para os estados online/offline quando o modo escolhido é o de mensagens do servidor.
Faça as alterações necessárias e clique em Salvar para confirmar.

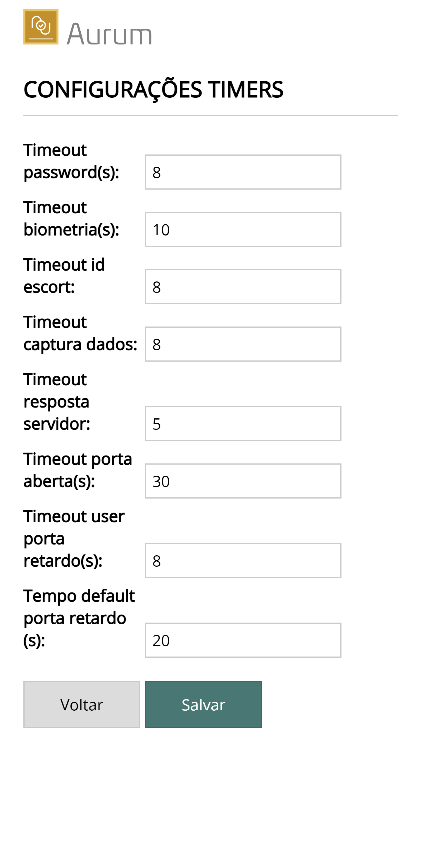

Timers
Nesta tela determinam-se os tempos limites (em segundos) para algumas ações dos usuários:
- Timeout password — tempo máximo para aguardar a entrada de senha do usuário.
- Timeout biometria — tempo máximo para aguardar a identificação biométrica.
- Timeout Id escort — tempo máximo para aguardar a identificação de um acompanhante.
- Timeout captura dados — tempo máximo para aguardar a entrada de cartão no modo captura (criação de cartões).
- Timeout resposta servidor — tempo máximo para aguardar resposta do servidor em uma consulta.
- Timeout porta aberta — tempo limite para gerar alarme de porta aberta.
- Timeout user porta retardo — tempo máximo para aguardar a reidentificação do usuário no modo Porta com Retardo.
- Tempo default porta retardo — temporização adotada no modo Porta com Retardo quando estiver operando em contingência (off-line).
Faça as alterações necessárias e clique em Salvar para confirmar.

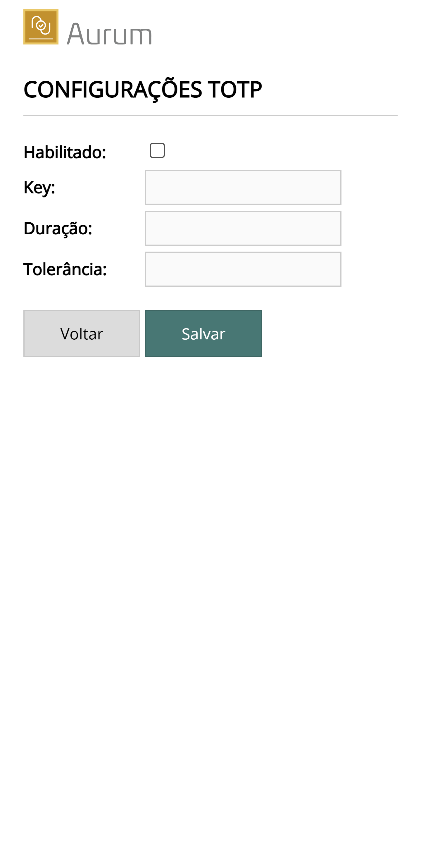

TOTP
Nesta tela determinam-se os parâmetros do controle TOTP (Time-based One-Time Password):
- Habilitado — ativa a funcionalidade TOTP.
- Key — chave secreta (secret key) a ser utilizada.
- Duração — janela de tempo, em segundos, para validação do TOTP.
- Tolerância — quantidade de janelas de tempo de tolerância. Serão consideradas essa quantidade de janelas anteriores e posteriores ao horário atual.
Faça as alterações necessárias e clique em Salvar para confirmar.

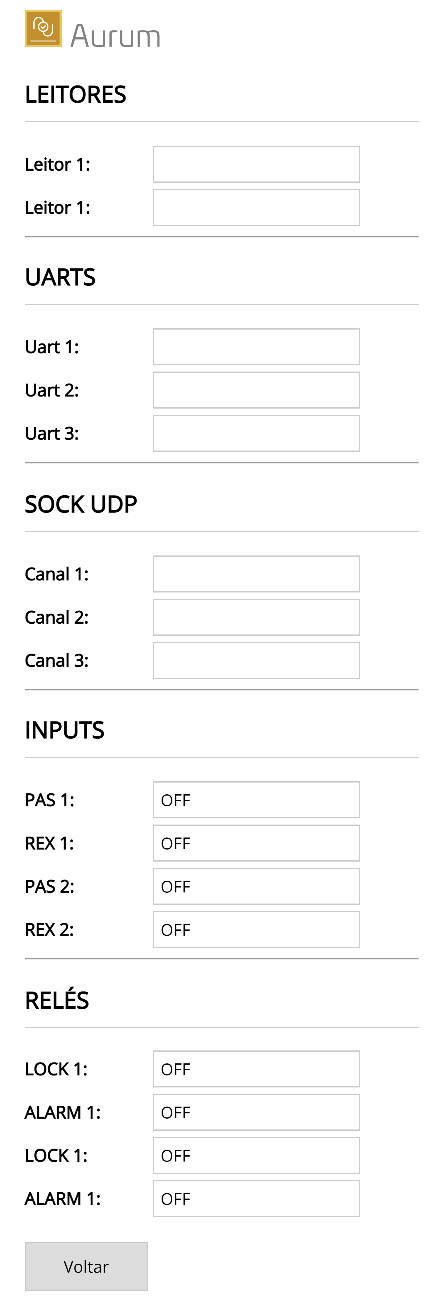

Testes
Nesta tela pode-se verificar o funcionamento dos dispositivos conectados ao controlador:
- Ao apresentar um cartão em um dos leitores ligados ao controlador, o dado lido é apresentado no canal respectivo.
- O estado das entradas de sinal (REX e PAS/DOOR) também é atualizado em tempo real na tela.

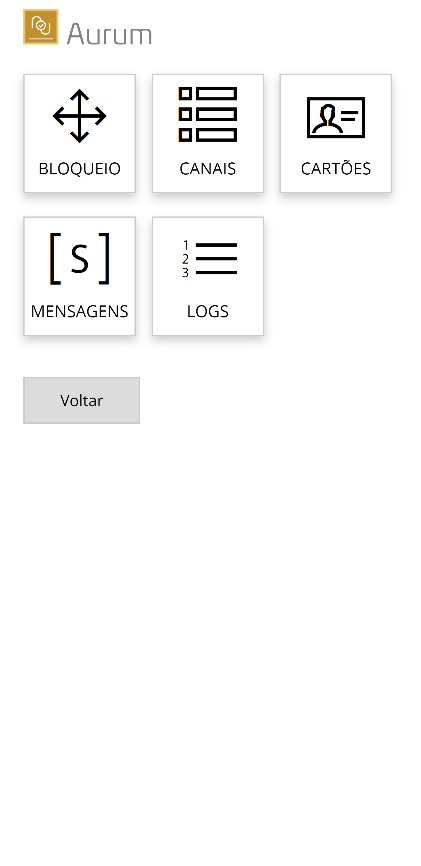

Acesso
O menu Acesso dá acesso às seguintes telas:
- Bloqueio — define o tipo de dispositivo a ser controlado (porta, catraca, cancela, etc.).
- Canais — características de controle de cada um dos três canais do controlador.
- Cartões — funções de ajuste da lista local de cartões.
- Mensagens — configuração das mensagens exibidas no display.
- Logs — leitura das ocorrências registradas pelo controlador (usado em operação stand alone).

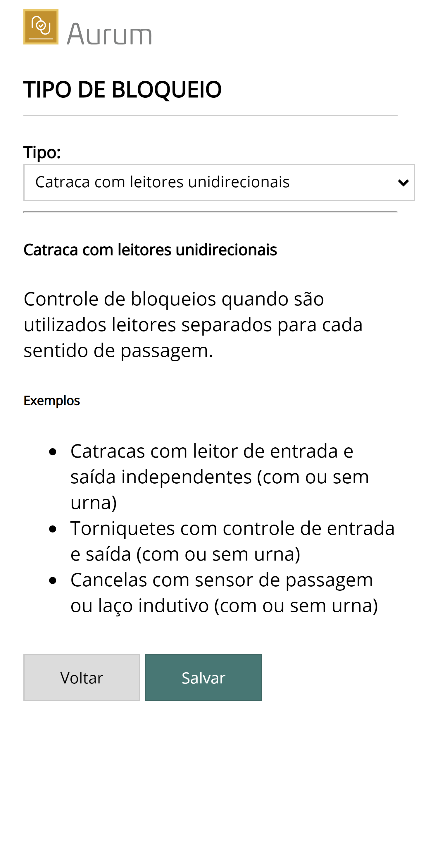

Bloqueio
O controlador Aurum está preparado para controlar diversos tipos de dispositivos. Use esta tela para informar qual dispositivo ele deve controlar.
Os modos de controle disponíveis são:
- Catraca com leitores unidirecionais — catraca completa: o primeiro leitor na entrada, o segundo na saída e o terceiro instalado na urna recolhedora de cartões de visitantes.
- Catraca com leitor bidirecional — um leitor de cartões bidirecional e um segundo leitor na urna recolhedora. O leitor da urna deve ser conectado na posição do leitor 3.
- Uma porta — controle de uma porta com o primeiro leitor na entrada e o segundo na saída.
- Duas portas com leitores unidirecionais — controle de duas portas, com o primeiro leitor na entrada da primeira porta e o segundo na entrada da segunda. As saídas são acionadas por botões nas entradas REX1 e REX2.
- Duas portas intertravadas — controle de duas portas em modo de intertravamento (clausura). O primeiro leitor na entrada da primeira porta e o segundo na entrada da segunda; as saídas são acionadas por botões nas entradas REX1 e REX2. O estado das portas é monitorado pelas entradas DOOR1 e DOOR2. A abertura de uma porta só é permitida se a outra estiver fechada.
- Portas intertravada combo — controle de uma porta em modo intertravamento (clausura) com sinal externo, podendo usar leitor ou botões de liberação (REX1 e REX2), um em cada lado da porta. O estado da porta é monitorado pela entrada DOOR1 e o comando de liberação é dado pelo relé LOCK1. A entrada DOOR2 recebe um sinal externo que habilita/desabilita a operação, e o contato NA do relé LOCK2 sinaliza outras Aurum que devem bloquear sua operação. Assim, duas ou mais Aurum podem fazer controle intertravado — basta ligar em paralelo, por um par de fios, as entradas DOOR2 e os relés LOCK2 de todas as Aurum.
- Duas cancelas com passagem automática — controle de duas cancelas de autos. O acesso é considerado realizado sem necessidade de confirmação de passagem (entradas PASS1 e PASS2).
- Bloqueio com retardo — controle de uma porta com temporização de abertura (retardo configurável no sistema). Na autorização, o controlador ativa um temporizador e, ao final, solicita novamente a identificação do usuário — somente na segunda autorização o bloqueio é liberado. Durante a temporização o relé LOCK2 permanece ligado (útil para um sinalizador). Se um identificador com a marca de coação for apresentado, o relé ALARM2 é acionado durante o processo.
- Registro - logger — modo apenas de registro de passagem. O controlador registra as ocorrências, mas não faz nenhum tipo de controle.
No modo Portas intertravada combo, observe que o par de fios deve respeitar a polaridade das entradas DOOR2 — um dos fios é ligado no GND.
Faça as alterações necessárias e clique em Salvar para confirmar.

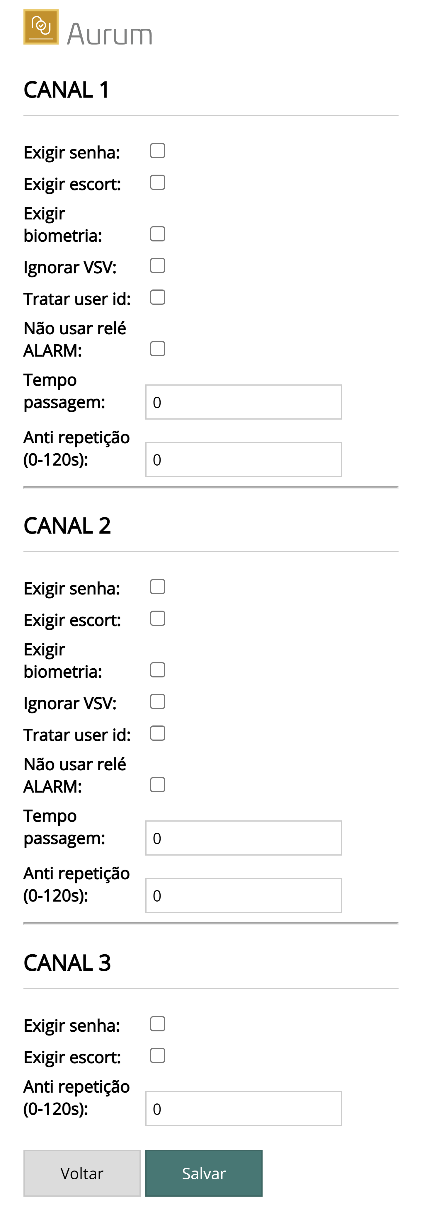

Canais
O controlador Aurum possui três canais de controle. Para cada canal podem ser definidas regras específicas de verificação. Configure os parâmetros abaixo e clique em Salvar.
- Exigir senha — habilita o controle de senha offline no canal. Para funcionar: o canal deve estar configurado para verificar senha, deve existir um dispositivo com teclado para entrada da senha e o usuário deve possuir uma senha.
- Exigir escort — em modo offline, libera o acesso de um usuário que requer escolta apenas quando um usuário autorizado liberar sua passagem. Para funcionar: o canal deve estar marcado para verificar acompanhante, o usuário a ser escoltado deve ter a marca escort required e o liberador deve estar marcado como acompanhante autorizado (escort).
- Exigir biometria — exige que o usuário se identifique por um sensor biométrico. Para funcionar: o canal deve estar marcado para verificar biometria, deve existir um dispositivo de captura biométrica associado ao canal e o usuário deve possuir dados biométricos cadastrados.
- Ignorar VSV — encaminha as solicitações de acesso imediatamente ao servidor, sem verificação de autorização na lista local.
- Tratar User Id — faz o controlador aceitar como identificador o código de identificação do usuário, em vez do código de um cartão (útil, por exemplo, com scanner biométrico que envia o código do usuário).
- Não usar relé ALARM — em caso de acesso negado, não aciona o relé de alarme do canal.
- Tempo passagem — período de tempo para o usuário passar pelo bloqueio. Se for menor que o tempo definido para o relé LOCK do canal, a Aurum considera o tempo do relé.
- Anti repetição — intervalo de tempo para que sucessivas leituras de crachá sejam desconsideradas no canal.

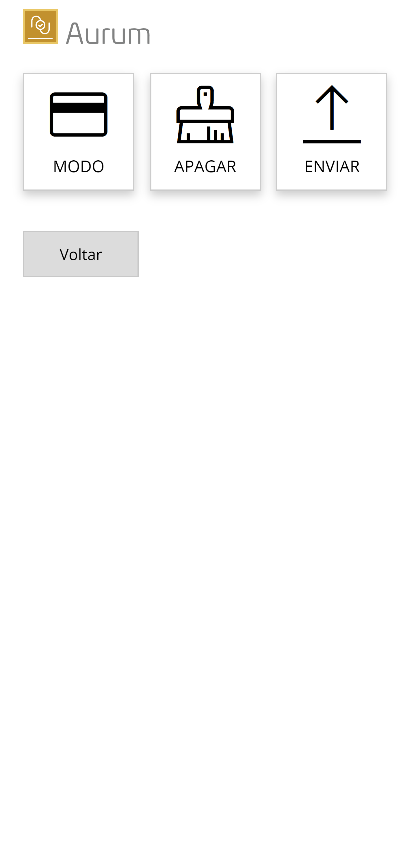

Cartões
O menu Cartões dá acesso às seguintes telas:
- Modo — ajuste do modo de controle da lista de usuários armazenada na memória do controlador.
- Apagar — apaga os dados da lista local de cartões.
- Enviar — envio (upload) de lista de cartões quando o controlador for operar em modo totalmente stand alone (sem comunicação).

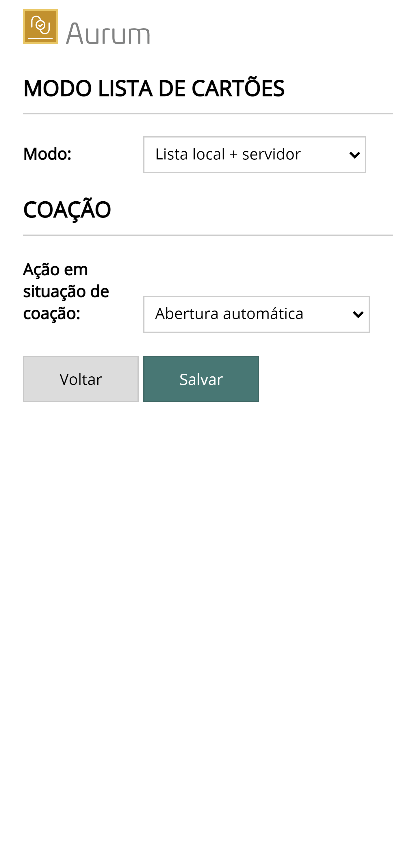

Modo
O controlador Aurum mantém uma lista de usuários em sua memória interna (lista local), atualizada pelo software de controle. O controle de acesso pode usar a lista local e/ou consultar o servidor. Nesta tela define-se como o controlador trata essa lista.
Lista de cartões:
- Lista local + servidor — com a comunicação OK, o servidor é consultado (exceto para cartões marcados para não consultar). Em caso de falha de comunicação, o controlador verifica se o usuário existe em sua lista para tomar a decisão.
- Sempre consulta servidor — todas as solicitações são repassadas ao servidor. Em caso de falha de comunicação, o controlador trata localmente apenas cartões de coação.
- Nunca consulta servidor — usa apenas a lista local para as autorizações.
Coação — define a ação do controlador quando um cartão marcado como "cartão de coação" é apresentado em modo de contingência (quando online, a ação é determinada pelo servidor):
- Abertura automática — autoriza o acesso independentemente de qualquer outra regra. Gera um evento de "coação" enviado ao servidor quando a conexão é reestabelecida.
- Aplicar políticas de acesso — aplica normalmente as políticas de acesso (podendo bloquear), mas gera um evento de "coação" enviado ao servidor quando a conexão é reestabelecida.
Faça as alterações necessárias e clique em Salvar para confirmar.

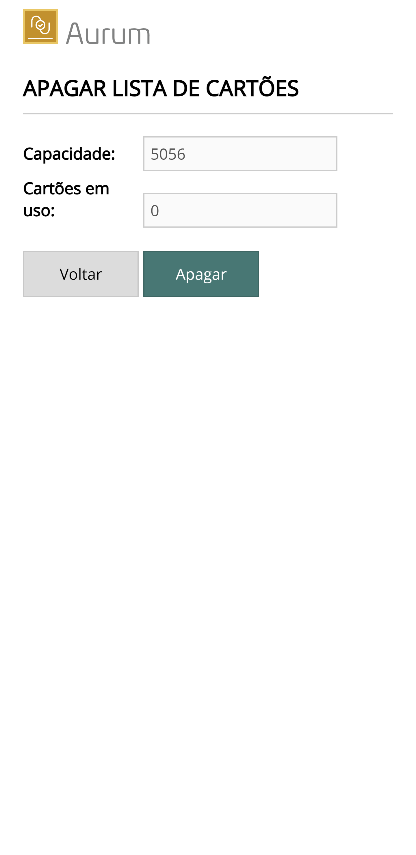

Apagar
A tela apresenta a capacidade total da lista local de cartões e a quantidade de cartões em uso. Utilize o botão Apagar para limpar a lista local.
A limpeza da lista pode demorar alguns segundos. Aguarde cerca de 30 segundos e atualize (refresh) a tela.

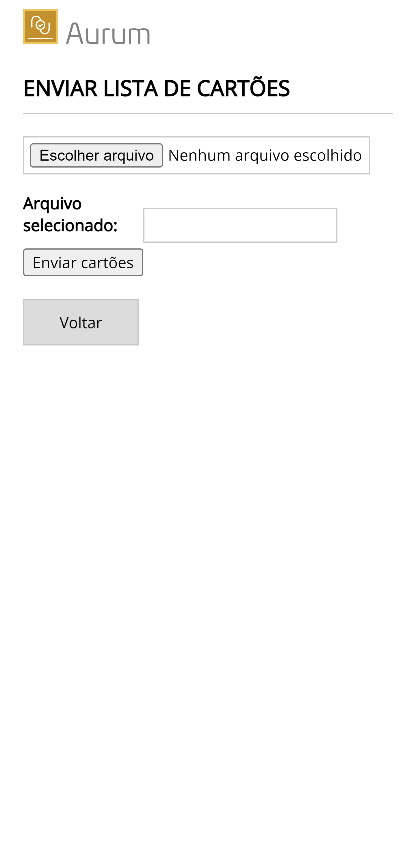

Enviar
O controlador Aurum pode operar em modo stand alone (sem comunicação e sem software de controle). Para isso é necessário informá-lo sobre os usuários com permissão de acesso, suas faixas horárias, etc. Esta função permite enviar um arquivo com esses dados ao controlador.
O formato do arquivo é simples, porém padronizado, e pode ser criado em um editor de textos. Use o botão Escolher arquivo para localizá-lo e o botão Upload para iniciar a transmissão.
Consulte o suporte técnico sobre o formato do arquivo de cartões.

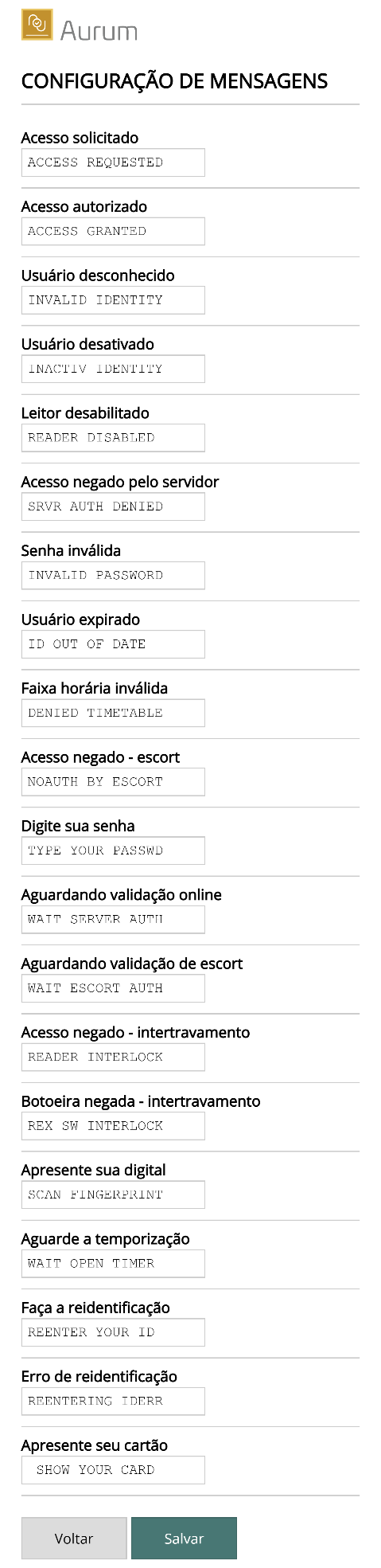

Mensagens
Todas as mensagens que o controlador apresenta no display podem ser configuradas livremente nesta tela — por exemplo: Acesso autorizado, Acesso negado, entre outras.
Faça as alterações necessárias e clique em Salvar para confirmar.

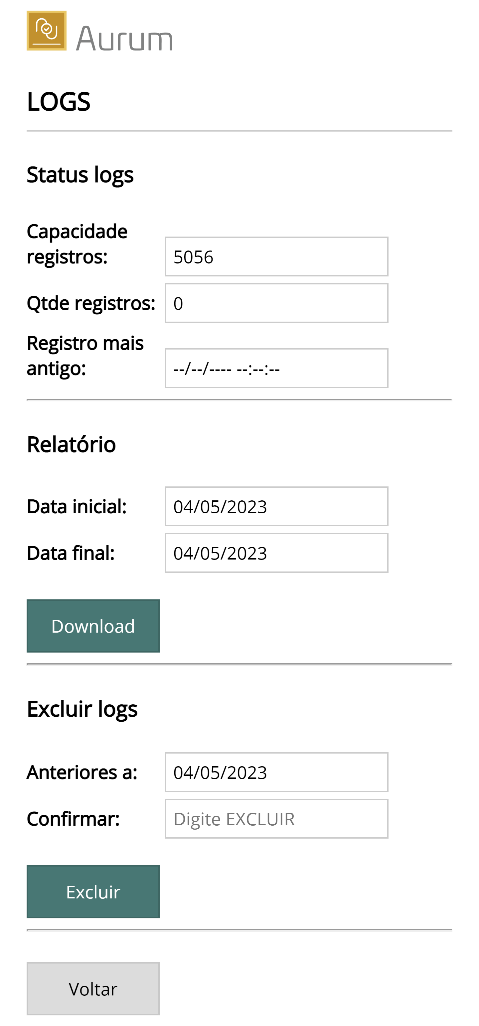

Logs
Quando o controlador opera em modo stand alone, os registros de ocorrências continuam sendo arquivados na memória. Esta função permite verificar o estado dos registros, gerar um relatório (download) e limpar os dados:
- Status logs — capacidade de armazenamento, quantidade de registros atuais e data/hora do registro mais antigo.
- Relatório — define as datas inicial e final para criar um arquivo com os registros do período. O botão Download cria e envia o arquivo (formato padronizado).
- Excluir logs — limpa os registros de ocorrências. Informe a data limite e clique em Excluir.

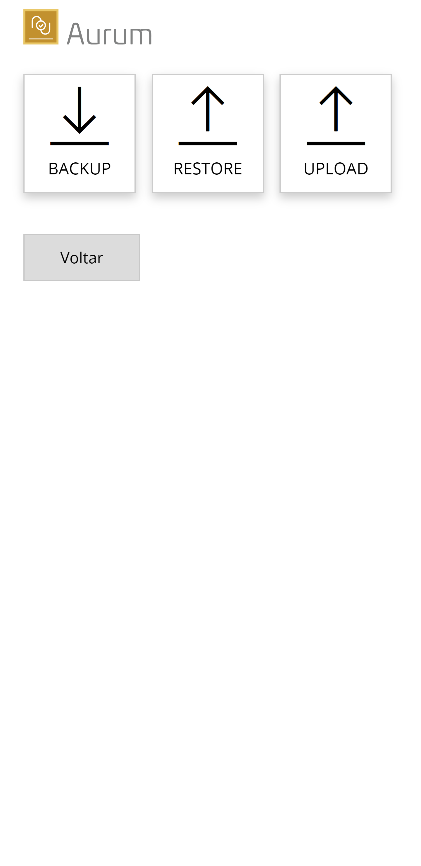

Arquivos
O menu Arquivos dá acesso às seguintes telas:
- Backup — cria e baixa um arquivo com todos os dados de configuração do controlador.
- Restore — envia um arquivo de backup para restaurar as configurações.
- Upload — envia um arquivo específico para o controlador.

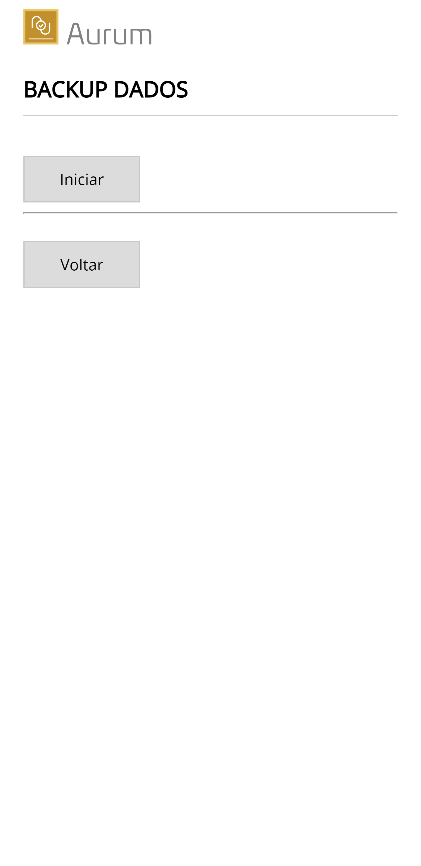

Backup
Utilize esta tela para baixar um arquivo com todos os dados de configuração do controlador.
Clique em Iniciar para baixar o arquivo. Uma janela se abrirá solicitando o local onde salvá-lo. Esse arquivo poderá ser utilizado na função Restore quando desejar restaurar a configuração. Clique em Voltar para retornar ao menu anterior.

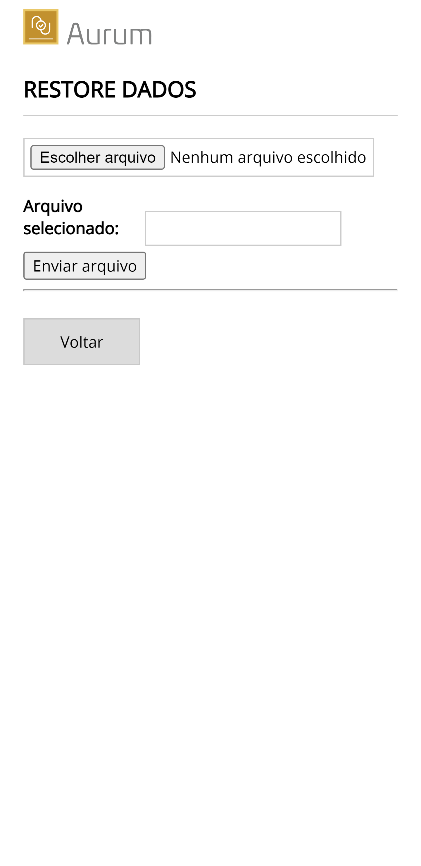

Restore
Utilize esta tela para enviar um arquivo com os dados de configuração do controlador. O arquivo deve estar no formato adequado, conforme criado na função Backup.
Clique em Escolher arquivo para selecioná-lo e em Enviar arquivo para iniciar a transferência. Clique em Voltar para retornar ao menu anterior.

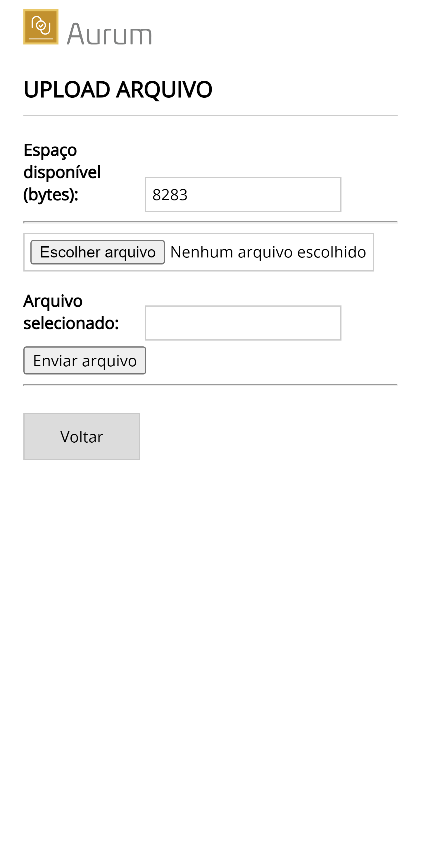

Upload
Utilize esta tela para enviar um arquivo específico para o controlador. Os arquivos devem estar no formato adequado. A tela apresenta o espaço atualmente disponível na memória do controlador.
Clique em Escolher arquivo para selecioná-lo e em Enviar arquivo para iniciar a transferência. Clique em Voltar para retornar ao menu anterior.

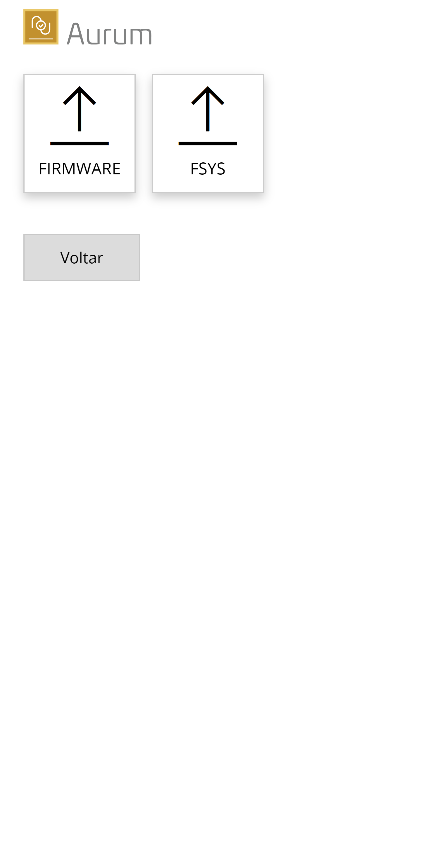

Upgrade
Esta função permite enviar ao equipamento uma nova versão de firmware quando necessário. Há dois tipos de atualização:
- FIRMWARE — atualização do código executável.
- FSYS — atualização do sistema de arquivos.
Em algumas situações é necessário realizar as duas atualizações. Escolha o tipo clicando sobre o botão específico ou clique em Voltar para retornar ao menu inicial.

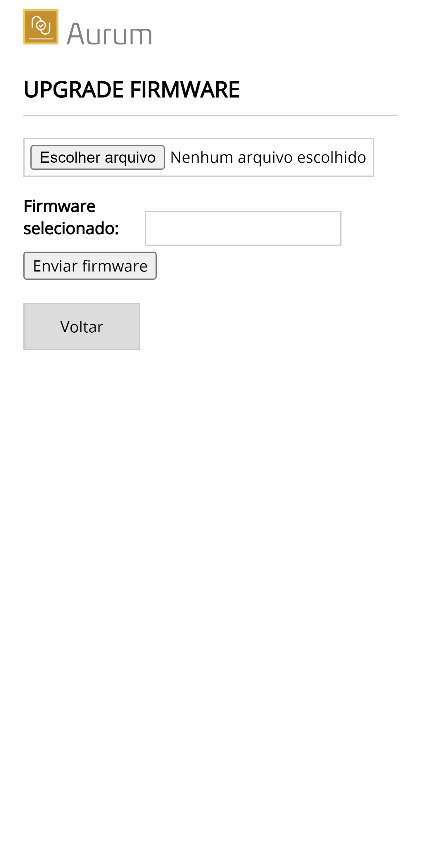

Upgrade FIRMWARE
Através desta tela seleciona-se um arquivo com uma nova versão de firmware para atualizar o dispositivo.
Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo firmware para iniciar o envio.
Ao final da atualização, o equipamento será reinicializado automaticamente. Como voltará a operar no modo de operação normal, o Access Point será desativado. Para voltar ao modo de configuração, refaça o procedimento descrito em Ativando o modo Configuração.

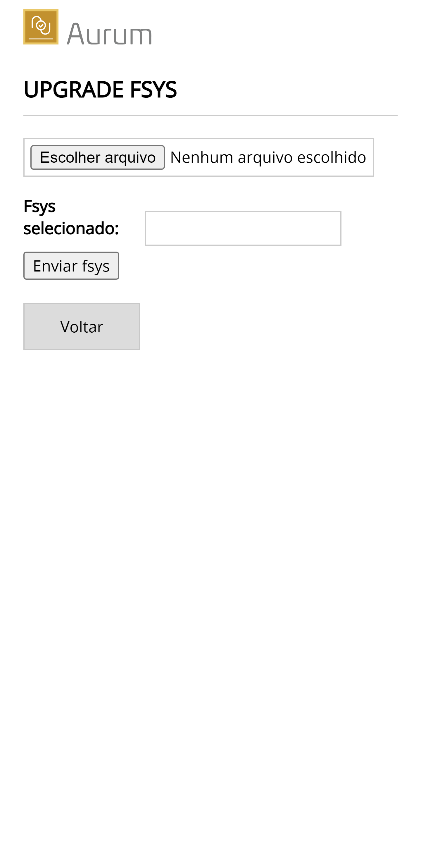

Upgrade FSYS
Através desta tela seleciona-se um arquivo com uma nova versão do sistema de arquivos (FSYS) para atualizar o dispositivo.
Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo fsys para iniciar o envio.
Ao final da atualização, o equipamento será reinicializado automaticamente. Como voltará a operar no modo de operação normal, o Access Point será desativado. Para voltar ao modo de configuração, refaça o procedimento descrito em Ativando o modo Configuração.

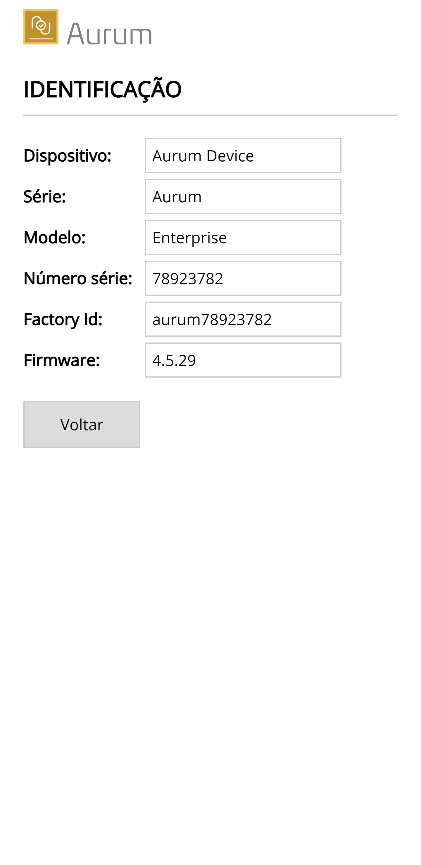

Info
Nesta página são apresentadas informações técnicas sobre o controlador:
- Dispositivo — tipo de dispositivo.
- Série — série do dispositivo.
- Modelo — modelo do dispositivo.
- Número de série — número de série de fabricação.
- Factory ID — identificação de fábrica.
- Firmware — versão do firmware.
Reboot
Nesta página é possível reiniciar a Aurum remotamente.
Digite REBOOT em letras maiúsculas no campo de confirmação e clique no botão Reiniciar.
