Controladora de Acesso Aurum
O Aurum foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.

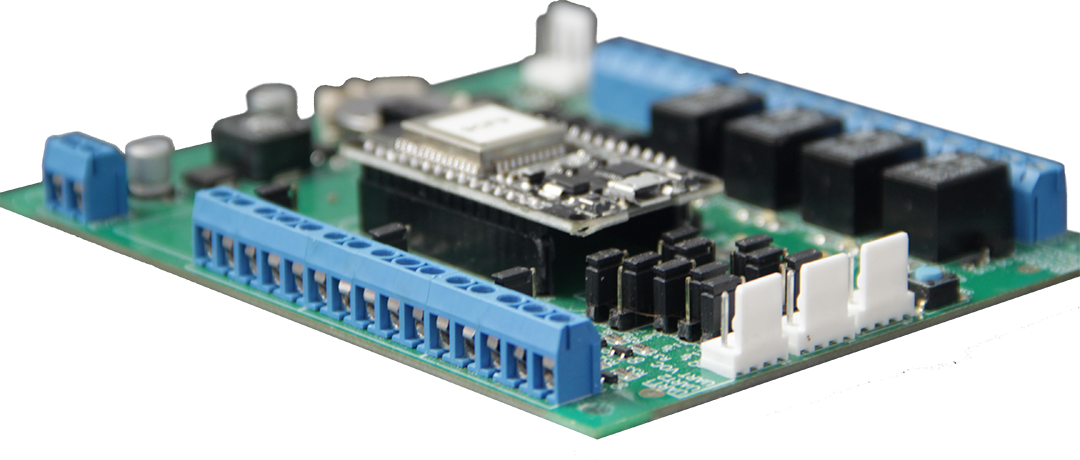

O controlador de acesso Aurum é um equipamento robusto, desenvolvido especialmente para soluções de controle de acesso de alta performance, onde é necessária flexibilidade para integração com diversos dispositivos.
Visão Geral
Planejada para operar com protocolos de comunicação da tecnologia IoT, a Aurum permite uma fácil integração com os mais diversos sistemas de controle de acesso.
O hardware foi projetado para operar com segurança e confiabilidade nas mais diversas condições ambientais. Conta com circuitos eletrônicos especialmente projetados para garantia dos componentes contra descargas elétricas. As entradas de sinal são construídas com acopladores óticos que isolam totalmente os sensores dos circuitos internos do controlador.
Pode conectar-se à rede de comunicação com tecnologia wireless (WiFi) ou através de cabo UTP Ethernet 10/100-Base-T. Possui relógio interno de grande precisão e pode ser configurada para acesso a um servidor NTP externo.
O controlador tem internamente um servidor HTTP e sua configuração é feita através de um navegador. Possui interfaces para três leitores de cartão, portas seriais e uma conexão para display. Aceita leitores ABATrack/Wiegand, scanners QR Code, módulo Bluetooth e módulo de áudio. É alimentada por tensão de 12VCC.
Está preparada para controlar catracas, uma ou duas portas e portões do tipo clausura — o modo de controle é configurável.
A controladora mantém ainda uma lista de contingência local de até 100 mil usuários, permitindo a tomada de decisão de acesso mesmo em situações de falha de comunicação com o servidor.
Principais Características
- Conectividade IoT: WiFi (Wireless) ou Ethernet 10/100-Base-T (RJ45)
- Até três leitores ABATrack/Wiegand e até dois leitores seriais
- Quatro relés de comando para controle físico de diversos dispositivos (LOCK1, LOCK2, ALRM1, ALRM2)
- Lista de contingência local: até 100 mil usuários armazenados na memória do controlador
- Configuração simples através de webserver local ativado para este fim específico
- Conexão de impressora de tickets QR Code
- Integração com diversos softwares de mercado através do protocolo aberto OpenION (protocolo aberto IoT) ou de customizações para fins específicos
- Alimentação: 12VCC
Especificações Técnicas
| Especificação | Valor |
|---|---|
| Alimentação elétrica | 12 VCC, 350 mA |
| Interfaces de leitor | 3x entradas para leitores padrão ABATrack e Wiegand (Wiegand 26, Wiegand 32, Wiegand 34, entre outros) |
| Interfaces seriais | 2x entradas para leitores com comunicação serial (sensores biométricos, dispositivos de OCR, módulos Bluetooth, entre outros) |
| Entradas virtuais | 3x entradas virtuais para conexão com dispositivos TCP/IP |
| Relés de saída | 4x relés com capacidade para energizar cargas de 1A/120VAC ou 2A/30VDC |
| Saídas virtuais | Diversas saídas virtuais (geração de eventos) via TCP/IP para integrações por redes Ethernet |
| Comunicação | WiFi e Ethernet RJ45 10/100-Base-T |
| Firmware | Atualização remota via rede TCP/IP nos modos push (firmware enviado ao controlador) ou pull (controlador busca o firmware automaticamente) |
| Conectividade | Comunica-se nativamente através do protocolo aberto OpenION (protocolo aberto IoT); pode comunicar-se através de protocolos customizados |
| Relógio/calendário | Relógio interno para manutenção de data/hora mesmo em situações de falha elétrica da rede |
Conceito de Canais e Ports
O controlador Aurum opera com o conceito de canais e ports.
Canais
O controlador possui três canais de controle. Os canais 1 e 2 são os principais, enquanto o canal 3 é auxiliar do canal 2.
A subordinação do canal 3 ao canal 2 pode ser melhor compreendida considerando-se as necessidades de controle de uma catraca com leitores de entrada e saída (canais 1 e 2) e a urna recolhedora de cartões de visitantes (canal 3).
Pode-se habilitar um usuário para acesso em cada canal separadamente. Os três leitores de cartões estão diretamente associados aos canais 1, 2 e 3.
| Canal | Entradas de Sinal | Relés |
|---|---|---|
| Canal 1 | REX1, PAS/DOOR1 | LOCK1, ALRM1 |
| Canal 2 | REX2, PAS/DOOR2 | LOCK2, ALRM2 |
| Canal 3 (auxiliar do 2) | REX2, PAS/DOOR2 | LOCK2, ALRM2 |
Ports
O conceito de Port controla a entrada de identificadores de usuários. Cada port representa uma origem de identificação possível em cada canal. O Port 1 é vinculado aos três leitores de cartões do tipo ABATrack/Wiegand; as portas seriais (UARTs) estão vinculadas ao Port 2.
| Port | Canal 1 | Canal 2 | Canal 3 |
|---|---|---|---|
| 1 | Leitor 1 | Leitor 2 | Leitor 3 |
| 2 | UART 1 | UART 2 | - |
| 3 | Web 1 | Web 2 | Web 3 |
| 4 | MQTT 1 | MQTT 2 | MQTT 3 |
| 5 | QR Code 1 | QR Code 2 | QR Code 3 |
Desta forma, o software de controle pode habilitar/desabilitar um usuário em ports/canais de acordo com a necessidade de controle.
Exemplos:
- Um usuário pode ser habilitado para passar por um canal exclusivamente utilizando identificação do tipo QR Code.
- Um usuário pode ser habilitado para passar por um canal utilizando cartão de aproximação ou leitor Bluetooth ligado na UART do canal.
Aplicações
O controlador Aurum é totalmente configurável e permite o controle dos seguintes dispositivos:
- Catraca bidirecional, inclusive com urna recolhedora de cartões
- Catraca de eventos
- Cancelas de automóveis
- Portas
- Clausuras
- Portas intertravadas (duas ou múltiplas)
- Portas com retardo de abertura (cofres)
- Data Logger
