Manual de Operação - Anunciador Barium

Produto descontinuado

O Barium foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.

O Barium dispõe de um servidor HTTP embarcado (webservice), por meio do qual são realizadas todas as configurações operacionais, parâmetros de rede, gestão dos arquivos de áudio e ajustes do sistema, acessíveis via navegador web. Este manual descreve cada tela da interface de configuração da versão v1.13 e as formas de acionar a reprodução de áudio em operação.

Antes de começar

Para acessar a configuração é preciso colocar o equipamento em modo Configuração (mantenha o botão frontal pressionado por 5 segundos, até a mensagem de áudio confirmar a ativação do Access Point), conectar-se à rede Wi-Fi gerada por ele (SSID barium seguido de um código de identificação do dispositivo, ex.: bariumA375F67A) e apontar o navegador para 192.168.4.1. Essa rede é aberta (sem senha). O passo a passo está no Manual de Instalação.

Anunciador de áudio

O Barium é um anunciador de mensagens de áudio: armazena arquivos MP3 na memória interna e os reproduz quando recebe comandos pela rede. Os comandos podem chegar por HTTP POST (webservice), por MQTT ou pelo disparo da entrada de comando (Input Cmd). A saída de som é feita por um alto-falante de 8 Ohms (par de bornes) ou por um amplificador externo (conector P2).

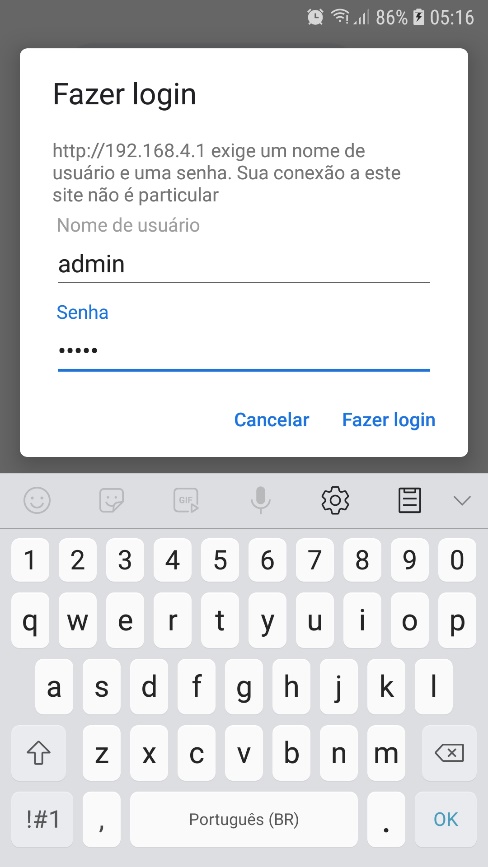

Ao conectar o navegador no equipamento, será solicitada a identificação de usuário e senha. Os valores padrão são:

Usuário: admin
Senha: bariumpwd

Após a identificação, o servidor de páginas do Barium apresenta as funções disponíveis.

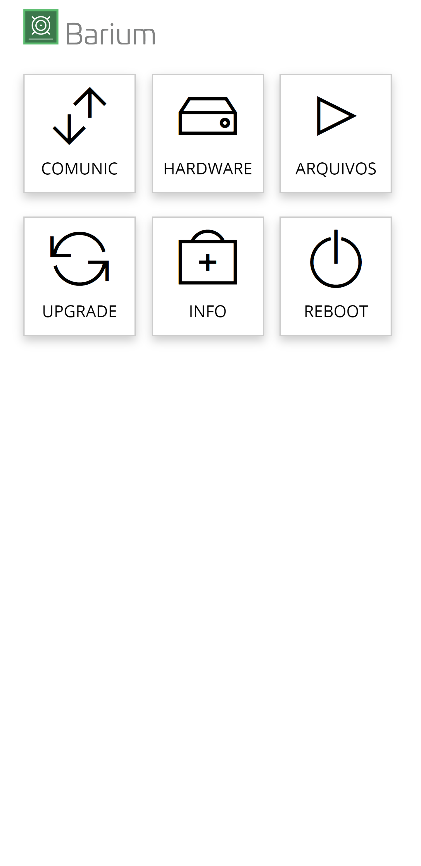

Página inicial

A tela inicial de configuração apresenta as seguintes opções:

Comunic — configuração das conexões de comunicação.
Hardware — configuração do equipamento (horário, volume, entrada de comando).
Arquivos — gerenciamento dos arquivos de áudio.
Upgrade — atualização do firmware.
Info — informações gerais do Barium.
Reboot — reinicialização do equipamento.

Comunicação

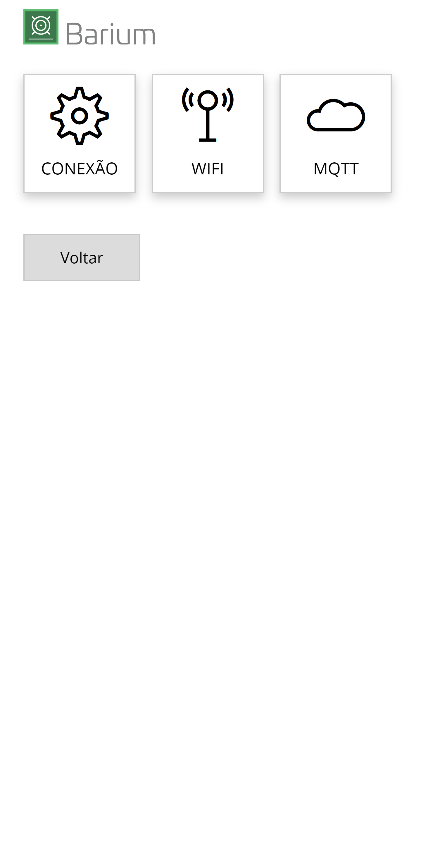

O menu Comunic permite escolher o conjunto de parâmetros que se quer configurar:

Conexão — configuração do tipo de mídia de comunicação.
WiFi — parâmetros da rede Wi-Fi na qual o Barium deve se conectar.

Utilize o botão Voltar para retornar ao menu anterior.

Comunicação MQTT

Além da conexão de rede acima, o Barium pode se comunicar com um broker MQTT (integração OpenBarium, incluindo a opção de conexão automática ao broker Accelero). A configuração e os comandos dessa integração possuem documentação à parte e não são detalhados neste manual.

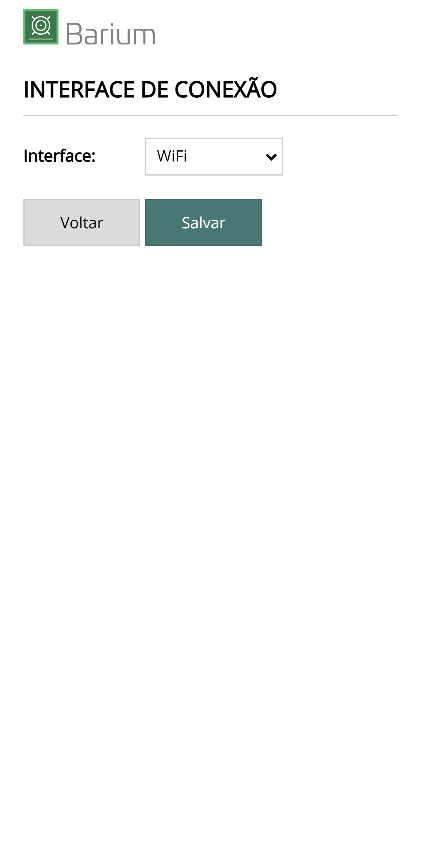

Conexão

Nesta tela escolhe-se o modo de conexão do equipamento.

Campo	Descrição
Interface	Seleção do tipo de conexão usado pelo Barium em operação.

Após informar os dados necessários, utilize o botão Salvar.

Reinicialização necessária

Após alterar estes parâmetros é necessário reinicializar o equipamento. Use a função Reboot ou desligue a fonte de alimentação, aguarde cinco segundos e religue. Se o equipamento for configurado para operar sem conexão, a comunicação com o broker MQTT ficará desativada.

WiFi

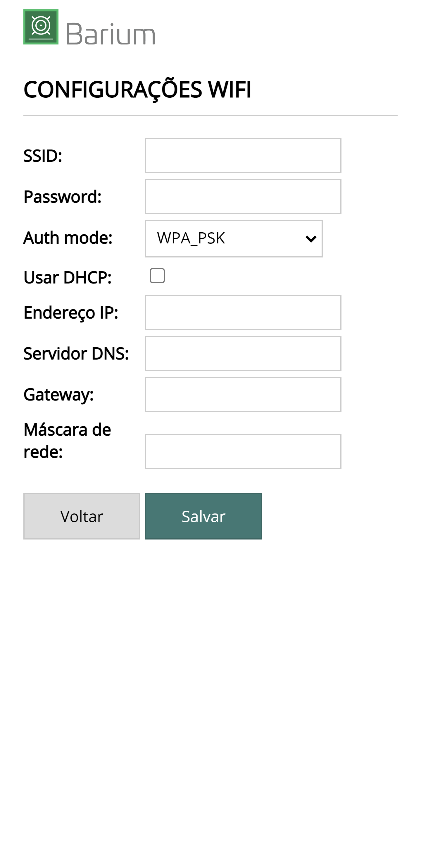

Esta tela permite configurar os parâmetros da rede Wi-Fi na qual o Barium deve se conectar quando estiver em operação.

Campo	Descrição
SSID	Nome da rede à qual o equipamento deve se conectar.
Password	Senha de acesso à rede WiFi.
Auth Mode	Modo de autenticação no acesso à rede WiFi.
Usar DHCP	Quando marcado, o equipamento obtém o endereço IP automaticamente através de um servidor DHCP (padrão).
Endereço IP / Servidor DNS / Gateway / Máscara de rede	Caso a opção Usar DHCP não esteja habilitada, informe o endereço IP fixo a ser utilizado, além dos dados de servidor DNS, gateway e máscara de rede.

Após informar os dados necessários, utilize o botão Salvar.

Reinicialização necessária

Após alterar estes parâmetros é necessário reinicializar o equipamento. Use a função Reboot ou desligue e religue a fonte. Para a conexão com o broker MQTT é necessário que o equipamento tenha acesso a uma rede WiFi com saída para a internet.

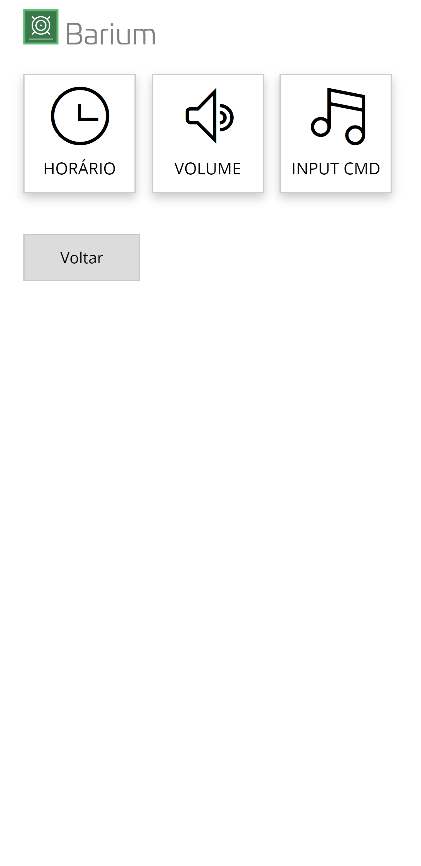

Hardware

O menu Hardware permite escolher o conjunto de parâmetros do equipamento que se quer configurar:

Horário — configuração do relógio interno.
Volume — ajuste do volume de reprodução.
Input Cmd — configuração do disparo de áudio pela entrada de sinal.

Utilize o botão Voltar para retornar ao menu anterior.

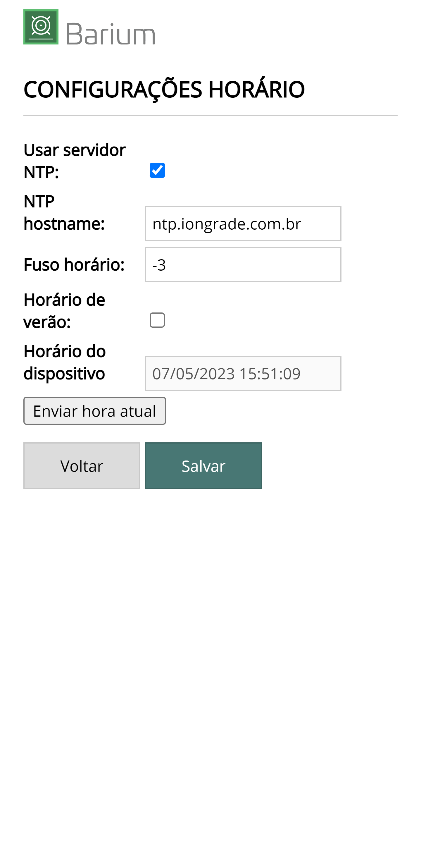

Horário

Nesta tela pode-se determinar que o Barium mantenha seu relógio interno sincronizado com um servidor externo de data/hora (NTP Server).

Campo	Descrição
Usar NTP	Quando marcado, o Barium consulta um servidor NTP e ajusta seu relógio local automaticamente.
NTP Server	URL do servidor NTP.
Fuso horário	Fuso horário do local onde o equipamento está instalado.
Horário de verão	Ajusta automaticamente o relógio para o horário de verão.
Horário do dispositivo	Data e hora atuais do equipamento.
Enviar hora local	Envia a data e a hora do seu computador para o Barium.

Faça as alterações necessárias e clique em Salvar para confirmar.

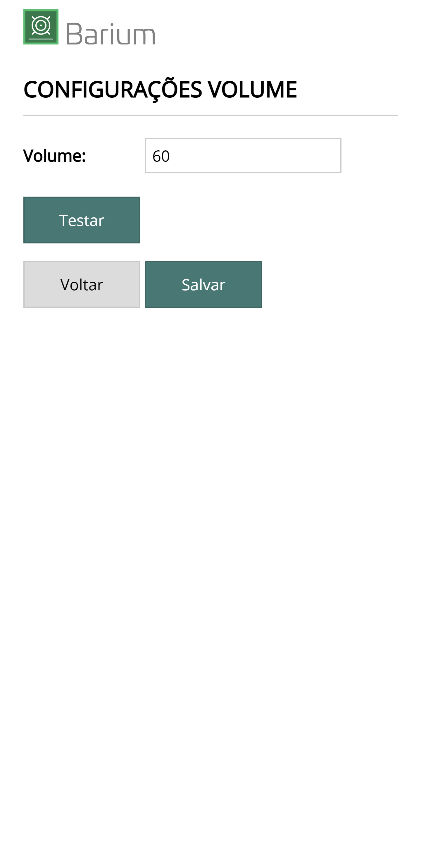

Volume

Esta tela permite ajustar o volume do áudio do Barium.

Campo	Descrição
Volume	Nível do volume desejado (`0`-`100`).

Utilize o botão Salvar para que o novo valor de volume seja armazenado no equipamento. Utilize o botão Voltar para retornar ao menu inicial.

Input Cmd

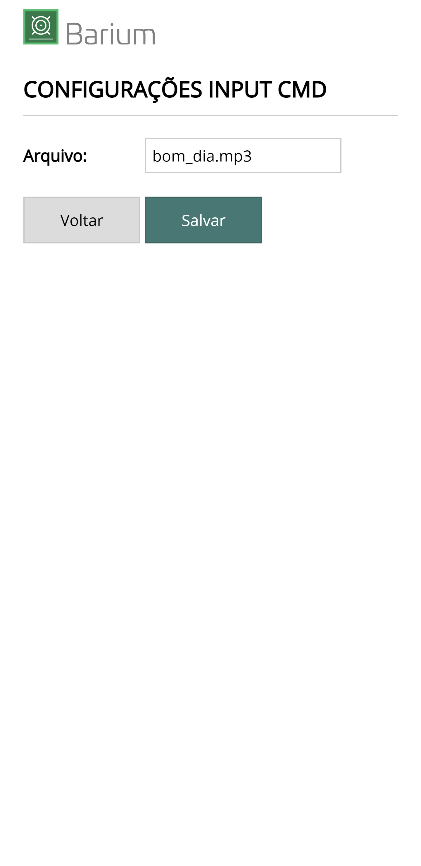

Esta tela permite escolher o nome do arquivo de áudio que deve ser reproduzido quando a entrada de comando Input do Barium for acionada (por exemplo, por um contato seco de botão ou relé).

Campo	Descrição
Arquivo	Nome do arquivo de áudio a ser reproduzido quando a entrada Input for acionada.

Utilize o botão Salvar para armazenar a configuração no equipamento. Utilize o botão Voltar para retornar ao menu inicial.

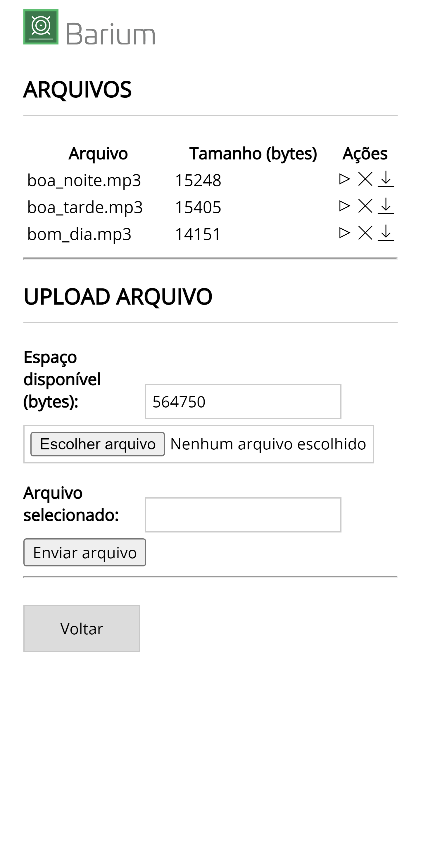

Arquivos

Através desta tela é possível administrar os arquivos de áudio do Barium. A tela está dividida em duas seções: Arquivos e Upload de Arquivos.

Na seção Arquivos são apresentados os arquivos de áudio existentes no equipamento. À frente do nome de cada arquivo há três ícones que acionam as ações:

Play — o Barium reproduz o arquivo de áudio.
Delete — o arquivo é removido do equipamento.
Download — o Barium envia o arquivo para o seu computador ou smartphone.

A seção Upload de Arquivos apresenta o espaço disponível para receber novos arquivos. Use o botão Escolher arquivo para selecionar o MP3 a ser enviado e, em seguida, o botão Upload para transferi-lo ao Barium.

Seção	Descrição
Arquivos	Administração dos arquivos de áudio existentes no equipamento (Play, Delete, Download).
Upload de Arquivos	Envio de novos arquivos de áudio, com indicação do espaço disponível.

Tamanho máximo do arquivo

O tamanho máximo de cada arquivo de áudio é de 80.000 bytes. Converta o arquivo para uma taxa de bits (bit rate) menor para reduzir seu tamanho.

Utilize o botão Voltar para retornar ao menu inicial.

Upgrade

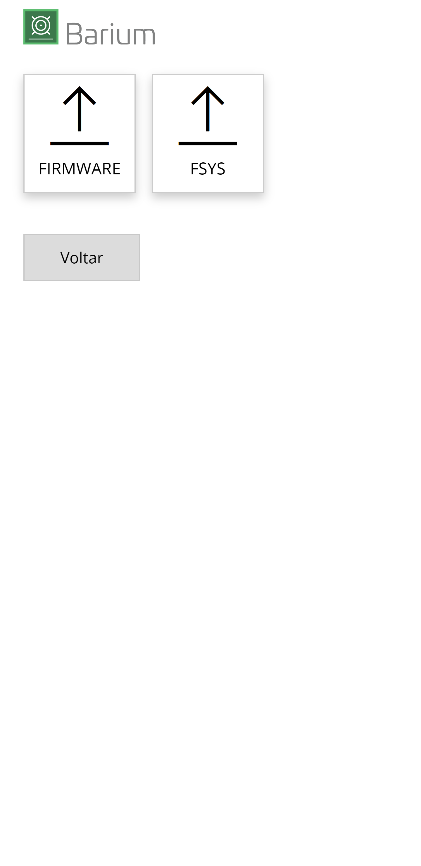

Esta função permite enviar ao equipamento uma nova versão de firmware quando necessário. Há dois tipos de atualização:

Firmware — atualização do código executável.
Fsys — atualização do sistema de arquivos.

Em algumas situações é necessário realizar as duas atualizações. Escolha o tipo clicando sobre o botão específico ou clique em Voltar para retornar ao menu inicial.

Upgrade Firmware

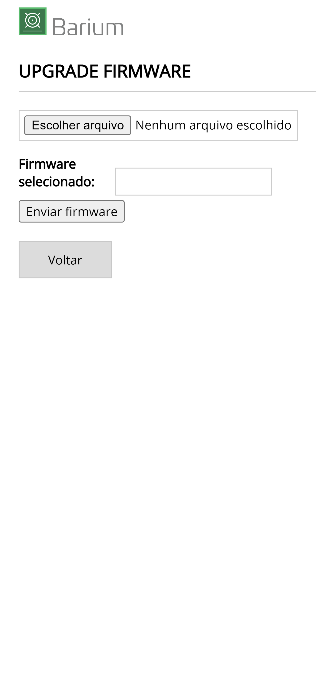

Através desta tela seleciona-se um arquivo com uma nova versão de firmware para atualizar o Barium.

Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo firmware para iniciar o envio.

Reinicialização automática

Ao final da atualização, o equipamento será reinicializado automaticamente. Como voltará a operar no modo de operação normal, o Access Point será desativado. Para voltar ao modo de configuração, mantenha o botão frontal pressionado por 5 segundos novamente (ver Manual de Instalação).

Upgrade Fsys

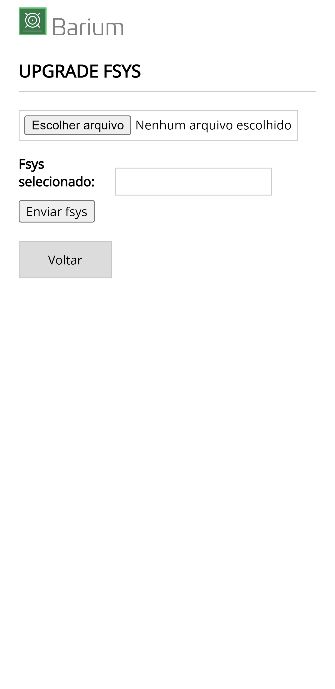

Através desta tela seleciona-se um arquivo com uma nova versão do sistema de arquivos (Fsys) para atualizar o Barium.

Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo fsys para iniciar o envio.

Reinicialização automática

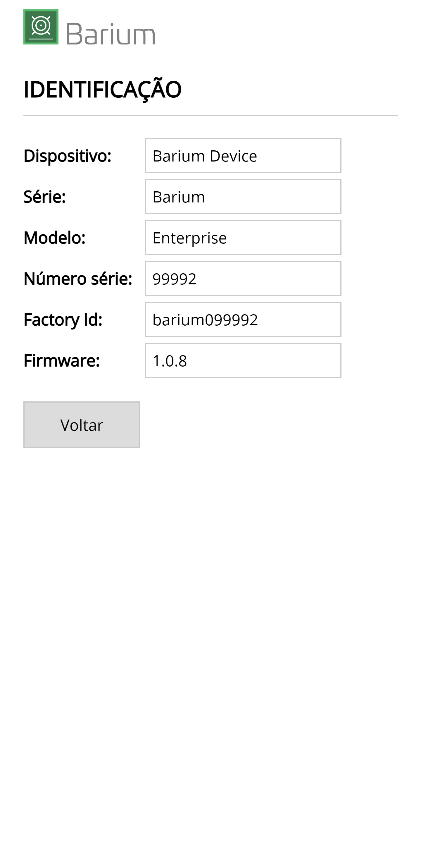

Info

Nesta página são apresentadas informações técnicas sobre o equipamento:

Campo	Descrição
Dispositivo	Tipo de dispositivo.
Série	Identificação da série do dispositivo.
Modelo	Modelo do dispositivo.
Número de série	Número de série do dispositivo.
Factory ID	Identificação de fábrica.
Firmware	Versão do firmware do dispositivo.

Utilize o botão Voltar para retornar ao menu inicial.

Reboot

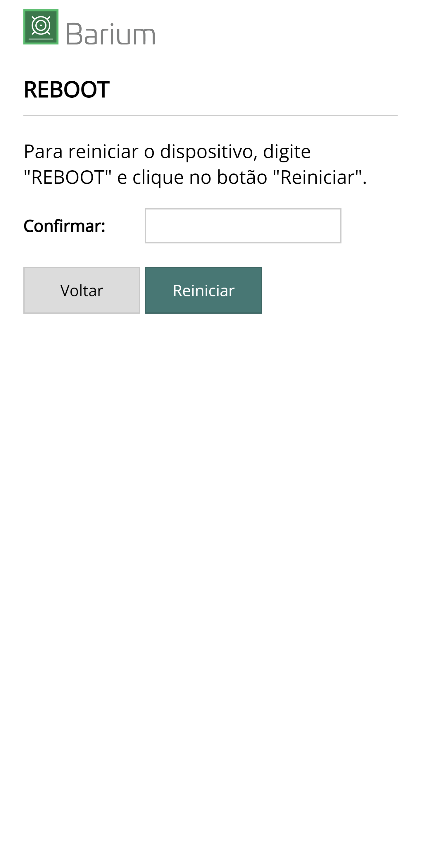

Use esta função para reiniciar o Barium remotamente.

Digite REBOOT em letras maiúsculas no campo de confirmação e clique no botão Reiniciar. Utilize o botão Voltar para retornar ao menu inicial.

Operação por comandos HTTP

Após a configuração, o Barium fica disponível na rede para receber comandos que disparam a reprodução dos arquivos de áudio. A forma mais simples é enviar comandos ao webservice por HTTP POST, a partir de um sistema integrado ou de um navegador. O formato geral é:

http://IP_DO_BARIUM/COMANDO?ARGUMENTOS

Onde IP_DO_BARIUM é o endereço IP atribuído ao equipamento, COMANDO é a identificação do comando e ARGUMENTOS são os parâmetros que o acompanham.

Comando Play

Reproduz um arquivo de áudio previamente armazenado no Barium. O arquivo é tocado com o nível de volume configurado:

http://IP_DO_BARIUM/cgi-bin/playfilemp3?file=NOME_DO_ARQUIVO

Para definir o volume apenas neste comando, acrescente o argumento volume (valores de 0 a 100):

http://IP_DO_BARIUM/cgi-bin/playfilemp3?file=NOME_DO_ARQUIVO&volume=60

Argumento	Descrição
`file`	Nome do arquivo de áudio (MP3) a ser reproduzido, conforme armazenado na tela Arquivos.
`volume`	(Opcional) Nível de volume para esta reprodução, de `0` a `100`. Se omitido, usa o volume configurado no equipamento.

Comando Stop

Interrompe a reprodução do áudio em curso:

http://IP_DO_BARIUM/cgi-bin/stopplay

Comandos por MQTT

O Barium também aceita comandos por mensagens MQTT através de um broker. Esses comandos possuem documentação à parte e não são detalhados neste manual.

Próximos Passos

Manual de Instalação — alimentação 5 VCC, ligação do alto-falante (bornes 8 Ohms) ou amplificador (P2), entrada de comando e modo de configuração.
