Gateway SLT Carbon

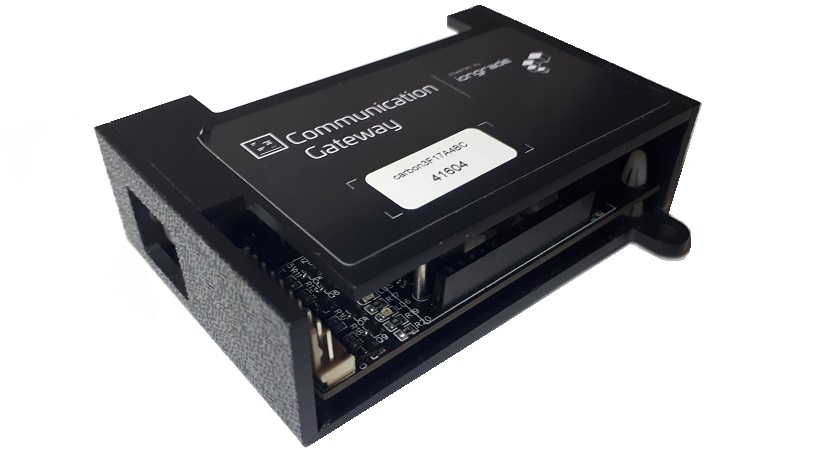

O Carbon é um gateway de comunicação para sistemas SLT (Sistema de Leitura de Tags), destinado a projetos de controle de acesso que oferecem o serviço de identificação automática de veículos por meio da leitura de tags veiculares.

Os tags são normalmente instalados nos veículos e detectados pelas antenas de um sistema de identificação de terceiro (SemParar/Veloe/etc.). O gateway Carbon conecta-se via TCP/IP a esse servidor SLT, recebe dele a identificação dos veículos detectados (tag e pista) e encaminha essa informação a um controlador de acesso Iongrade, que comanda a cancela de autos da respectiva pista.

O hardware foi projetado para operar com segurança e confiabilidade nas mais diversas condições ambientais, com circuitos eletrônicos especialmente projetados para garantir os componentes contra descargas elétricas. Planejado para operar com protocolos de comunicação da tecnologia IoT, permite fácil integração com os mais diversos sistemas.

O Carbon não detecta as tags

O gateway Carbon não possui antena nem alcance de leitura próprios. Quem detecta os tags veiculares é o servidor SLT de terceiro (SemParar/Veloe/etc.), que opera as antenas RFID. O Carbon apenas recebe do servidor SLT a informação "tag X passou na pista Y" e a repassa ao controlador de acesso Iongrade.

Visão Geral

O Carbon pode conectar-se à rede de comunicação com tecnologia wireless (WiFi) ou através de conexão via cabo UTP Ethernet 10/100-Base-T (RJ45). Possui relógio interno de grande precisão e pode ser configurado para acesso a um servidor NTP externo. Dispõe ainda de um servidor HTTP embarcado, por meio do qual toda a configuração é feita através de um navegador web. É alimentado por tensão de 12 VCC.

Integração MQTT

Opcionalmente, o Carbon pode reportar a um broker MQTT (Accelero Cloud ou broker customizado). Os parâmetros dessa integração têm documentação à parte.

Arquitetura do Sistema

A solução de identificação veicular envolve três elementos que operam em conjunto: o servidor SLT (de terceiro), o gateway Carbon e o controlador de acesso Iongrade. O fluxo é o seguinte:

Veículo (tag) ── antenas RFID ── Servidor SLT (SemParar/Veloe/etc.)
                                        │  TCP/IP (Carbon é cliente)
                                        ▼
                                   Gateway Carbon
                                        │  Wiegand/Abatrack/Serial RS232  ── ou ──  UDP socket (rede)
                                        ▼
                              Controlador de acesso ── cancela de autos da pista

1. O tag instalado no veículo é detectado pelas antenas RFID do servidor SLT.
2. O servidor SLT (SemParar/Veloe/etc.) identifica o veículo e informa tag e pista.
3. O gateway Carbon — que abre uma conexão TCP/IP como cliente do servidor SLT — recebe essa informação.
4. O Carbon direciona a identificação ao controlador de acesso que cuida daquela pista, seja por cabo (Wiegand/Abatrack/Serial RS232) seja pela rede (UDP socket: IP, porta e canal do controlador da pista).
5. O controlador de acesso trata o tag e comanda a cancela de autos da pista respectiva.

Tags tratados como leitura local

Os tags recebidos do servidor SLT e enviados aos controladores são tratados como se fossem lidos localmente pelos controladores de acesso.

Suporte a Múltiplas Pistas

O Carbon suporta até 16 pistas de passagem de veículos. Para cada pista é possível configurar individualmente o controlador de acesso Iongrade (Aurum/Neon/Indium/Titanium) responsável — informando o IP, a porta e o canal do controlador daquela pista quando o encaminhamento é feito pela rede (UDP).

Aplicações

O gateway SLT Carbon é usado para oferecer ao sistema de controle de acesso o serviço de identificação automática de veículos:

• Controle de cancela de autos por pista, a partir da identificação do servidor SLT
• Identificação veicular integrada a sistemas de controle de acesso Iongrade
• Integração com pedágios e sistemas de leitura de tags de terceiros (SemParar/Veloe/etc.)

Especificações Técnicas

Especificação	Valor
Tipo	Gateway de comunicação para sistemas SLT (leitura de tags veiculares)
Versão	v2.1 (firmware 2.0.3)
Alimentação elétrica	12 VCC ±5%
Consumo	120 mA
Comunicação com o servidor SLT	TCP/IP (Carbon como cliente) sobre Ethernet (RJ45) ou WiFi
Comunicação de rede	Ethernet 10/100-Base-T (RJ45); WiFi
Pistas suportadas	Até 16 pistas
Saídas para o controlador	Wiegand, Abatrack, Serial RS232 (UART) ou UDP socket (rede)
Relé de status	Sinaliza a conexão TCP ativa com o servidor SLT
Display	LCD opcional (data/hora e estado da comunicação)
Servidor de configuração	HTTP embarcado, acessível via navegador web
Relógio/calendário	Relógio interno de precisão, com sincronização opcional via servidor NTP externo

Próximos Passos

• Manual de Instalação — alimentação elétrica, conexões Ethernet, Wiegand/Abatrack, serial RS232, relé de status, display e botões
