Manual de Instalação - Cobalt

Este manual orienta o projetista ou instalador para a especificação e a instalação física do módulo COBALT, incluindo a alimentação, a borneira de conexões e a definição do papel da placa (Principal ou Subordinada).

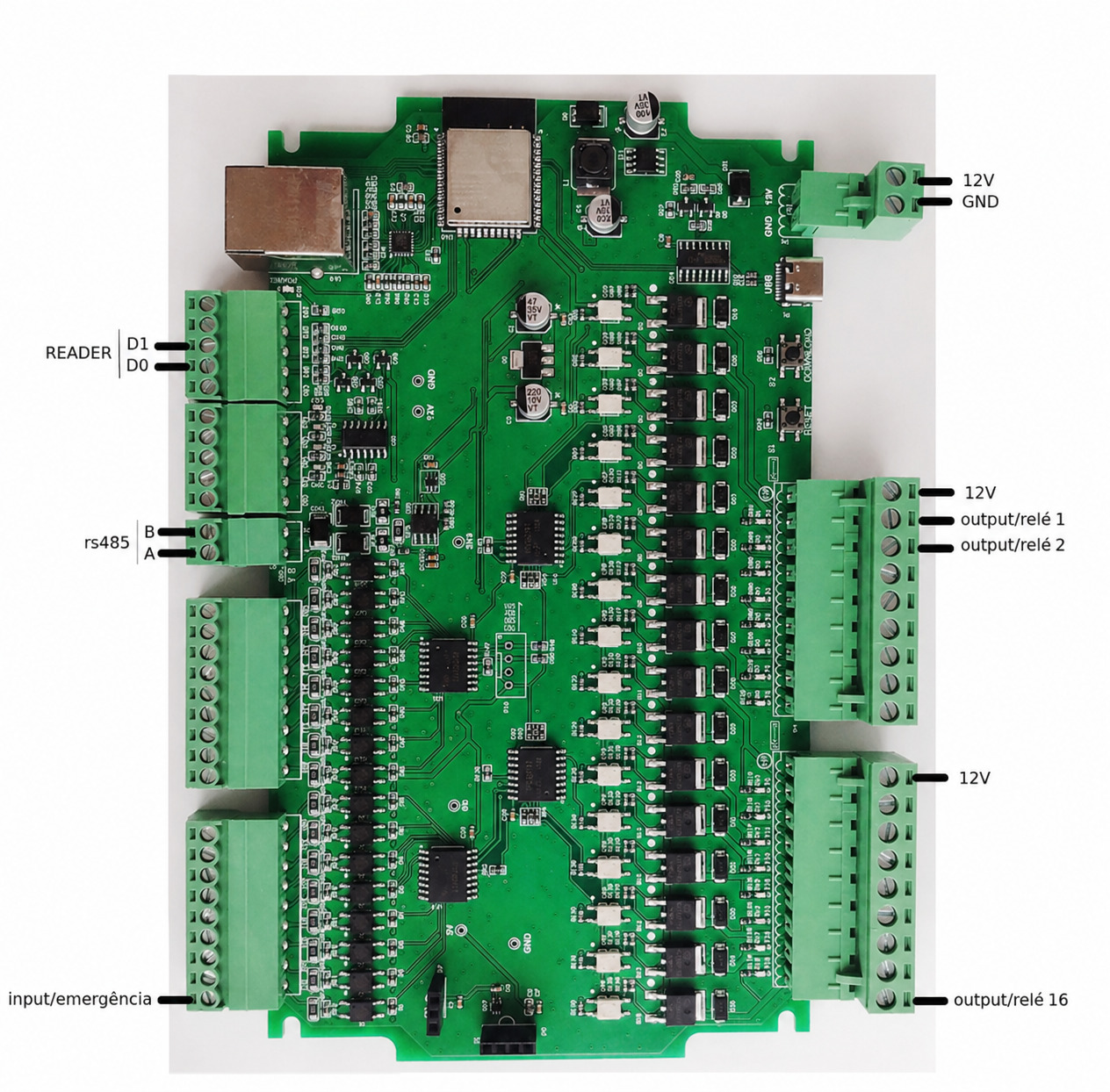

Conexões do Módulo Cobalt

A tabela abaixo descreve as conexões da borneira do COBALT-QD32, conforme identificadas na placa.

Conexão	Bornes / Sinais	Função
Alimentação	12V, GND	Alimentação do módulo por fonte externa de 12 Vdc
READER	D0, D1	Conexão de leitor de controle de acesso com protocolo Wiegand
Input/Emergência	input/emergência	Entrada de sinal ativa em nível lógico baixo
Saídas digitais	output/relé 1 … output/relé 16	16 saídas que fornecem 12 Vdc para acionamento de relés externos
RS485	A, B	Barramento de expansão para conexão de até 3 módulos adicionais

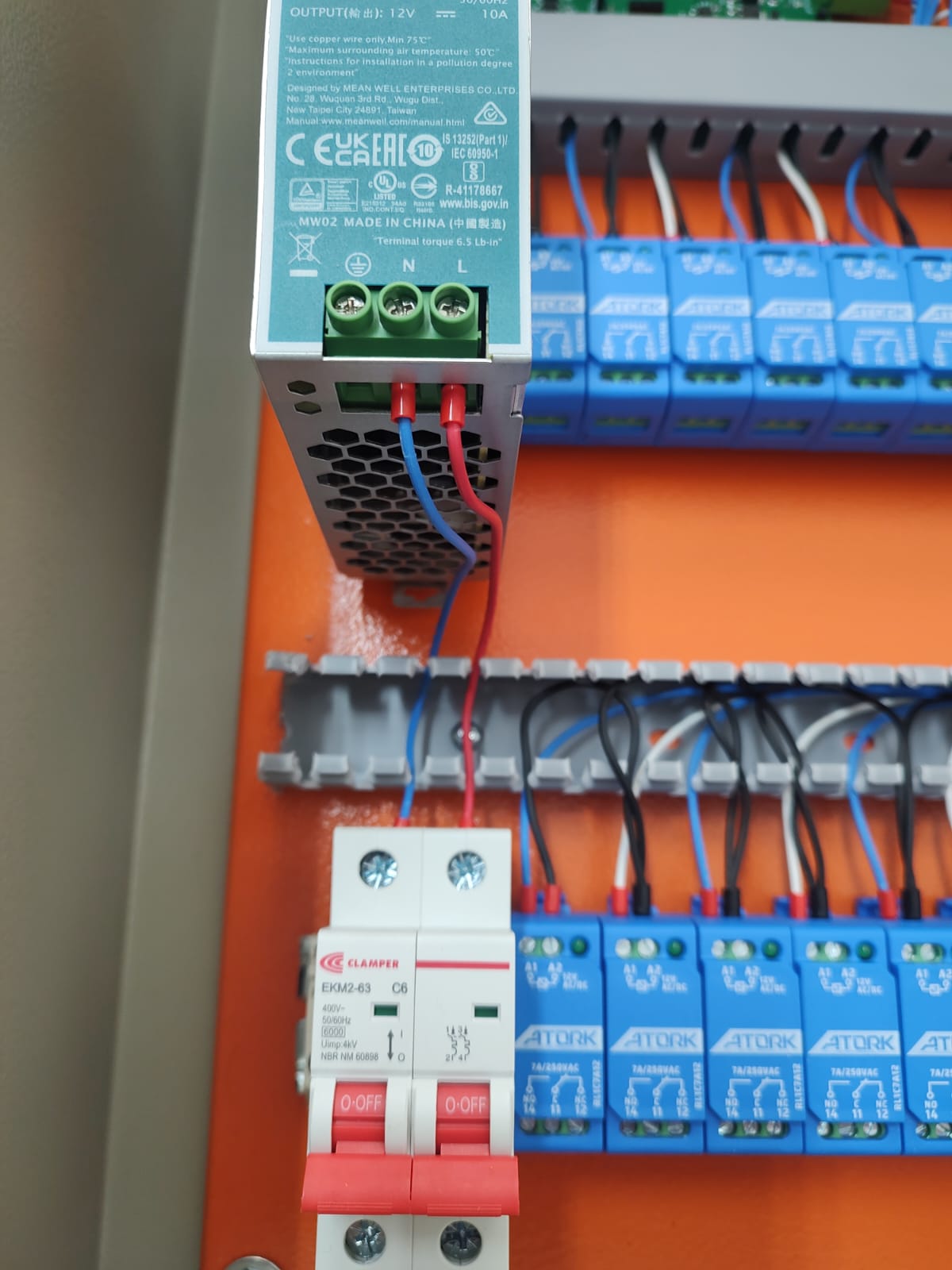

Alimentação Elétrica

O módulo Cobalt é alimentado por fonte externa de 12 Vdc, conectada aos bornes 12V e GND.

Especificação	Valor
Tensão de alimentação	12 Vdc (fonte externa)

Importante

Utilize fonte de alimentação dimensionada para suportar o módulo e o conjunto de relés externos acionados pelas saídas digitais.

Conexão do Leitor (READER)

A interface READER é destinada à conexão de leitores de controle de acesso com protocolo Wiegand, utilizando os sinais D0 e D1.

Borne	Sinal
D0	Dado Wiegand 0
D1	Dado Wiegand 1

Entrada Input/Emergência

A entrada Input/Emergência é ativa em nível lógico baixo, destinada ao uso em situações de emergência, permitindo a liberação de todos os botões do elevador.

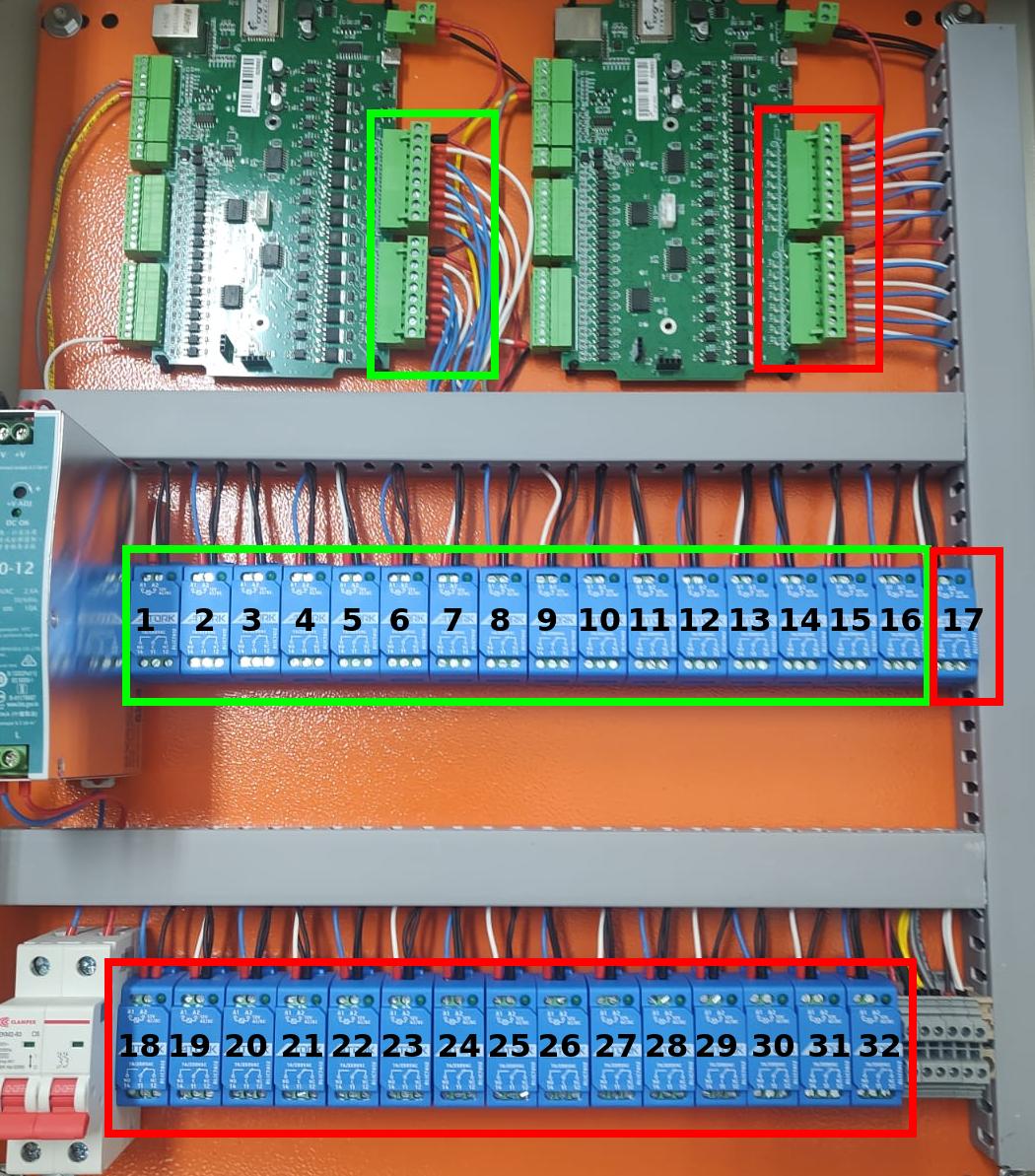

Saídas Digitais e Relés Externos

As 16 saídas digitais fornecem 12 Vdc para o acionamento de relés externos, responsáveis pela comutação elétrica dos circuitos dos botões do elevador.

Borne	Função
12V (bloco de saídas)	Referência de 12 Vdc para o acionamento dos relés
output/relé 1	Acionamento do relé externo 1
output/relé 2	Acionamento do relé externo 2
…	…
output/relé 16	Acionamento do relé externo 16

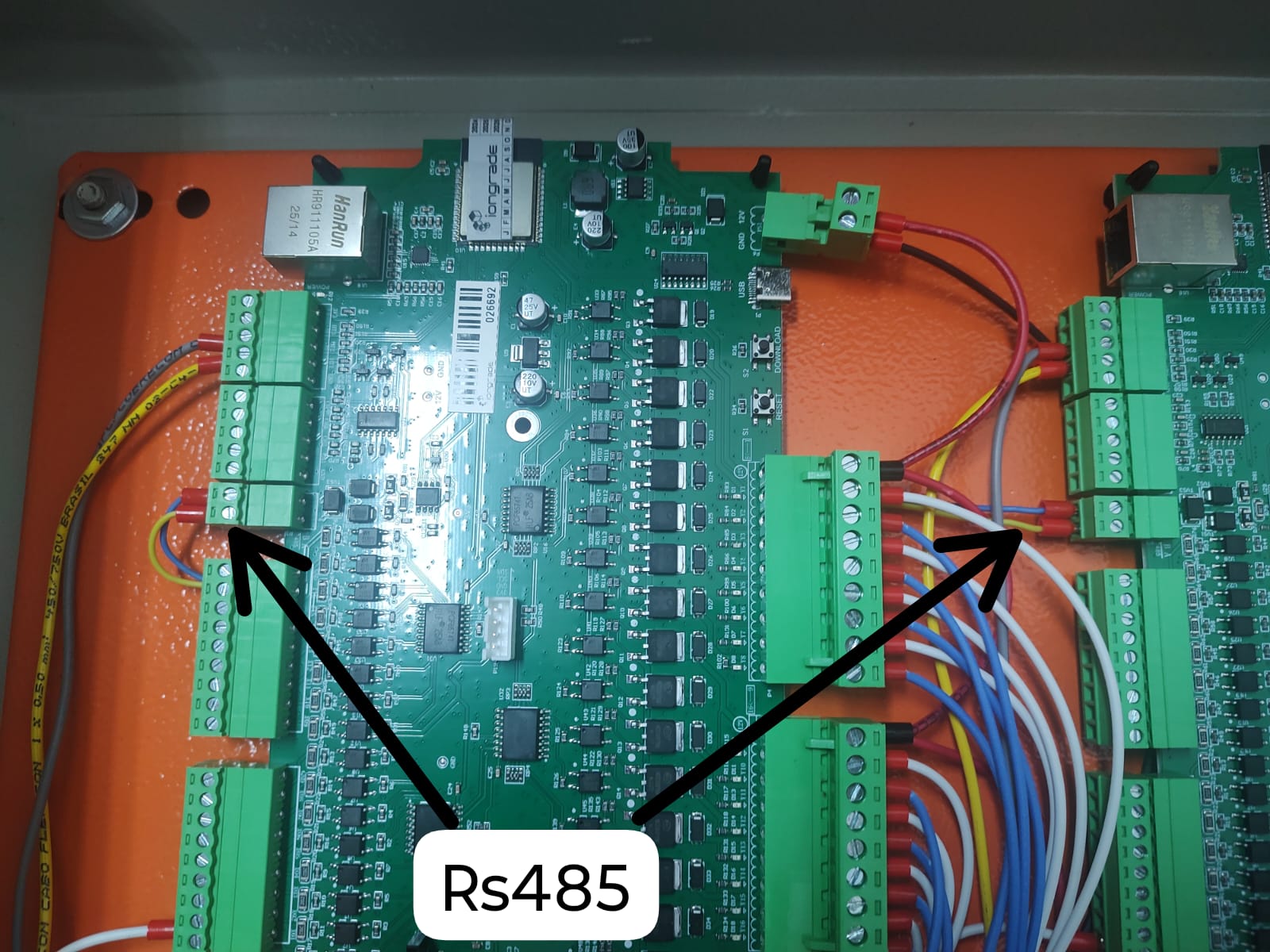

Conexão RS485 (Expansão)

A interface RS485 é destinada à conexão de até 3 módulos adicionais via barramento, permitindo a expansão do sistema para até 64 saídas digitais.

Borne	Sinal
A	RS485 - A
B	RS485 - B

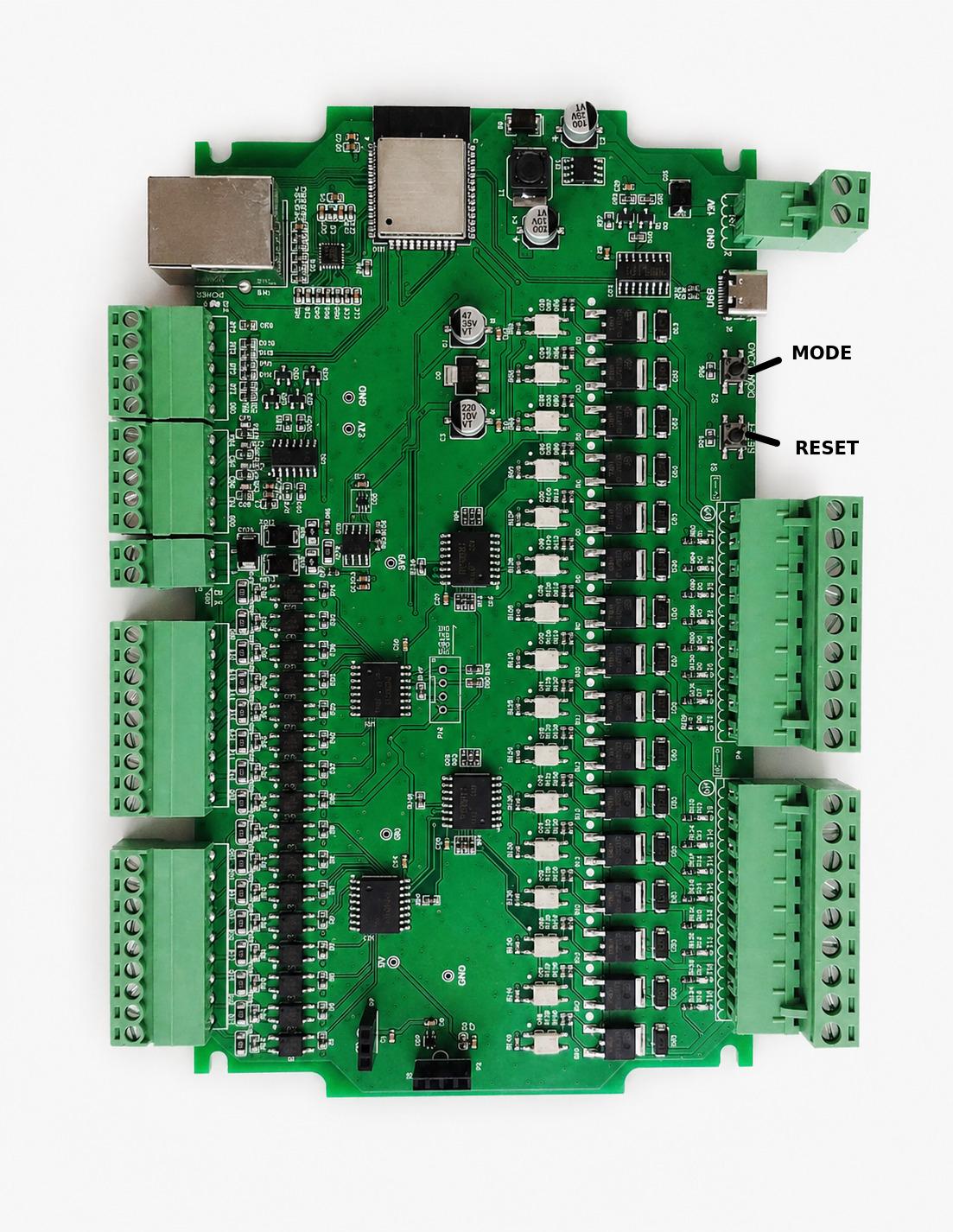

Botões e Reset

Ao ser energizado, o módulo entra em operação normal. O módulo possui dois botões:

Botão	Função
Download/Mode	Coloca o módulo em modo de configuração. Mantenha pressionado por oito segundos.
RESET	Reinicia (reboot) o módulo.

Definição do Papel da Placa: Principal ou Subordinada

O papel de cada placa é definido pela mídia de comunicação escolhida na configuração:

Configuração	Papel	Conexão usada
Wi-Fi ou Ethernet	Principal	Comunica-se com o sistema Accelero e gerencia as Subordinadas
RS485	Subordinada	Unidade de expansão, controlada pela placa Principal via RS485

Placa Subordinada

Em uma placa Subordinada, a única configuração necessária é habilitar a comunicação RS485 e definir o ID do dispositivo. Todas as demais configurações — parâmetros de rede, leitores, andares e ajustes do sistema — devem ser realizadas exclusivamente na placa Principal.

Acessando a Configuração

O módulo COBALT é configurado através de um navegador (browser). Para iniciar a configuração:

1. Ative o modo de configuração: ligue o módulo, aguarde a operação normal e pressione o botão Download/Mode mantendo-o pressionado por oito segundos. O módulo reiniciará no modo de configuração.

2. Aguarde cerca de 30 segundos e verifique se surgiu uma nova rede Wi-Fi com o nome cobalt seguido do número de série (ex.: cobalt012345).

3. Conecte-se à rede Wi-Fi do módulo. O SSID é único e exclusivo para cada módulo.

4. Acesse o navegador no endereço http://192.168.4.1 e informe as credenciais padrão:

   • Usuário: admin
   • Senha: cobaltpwd

Compatibilidade Accelero

A operação do módulo Cobalt requer a plataforma Accelero versão 2.16.9-HF3 ou superior.
