Manual de Instalação

Este manual descreve a instalação física do Gateway de Comunicação e a configuração de rede necessária para colocá-lo em operação.

Itens Inclusos​

  • 01 Gateway
  • 01 Fonte de alimentação 5 V

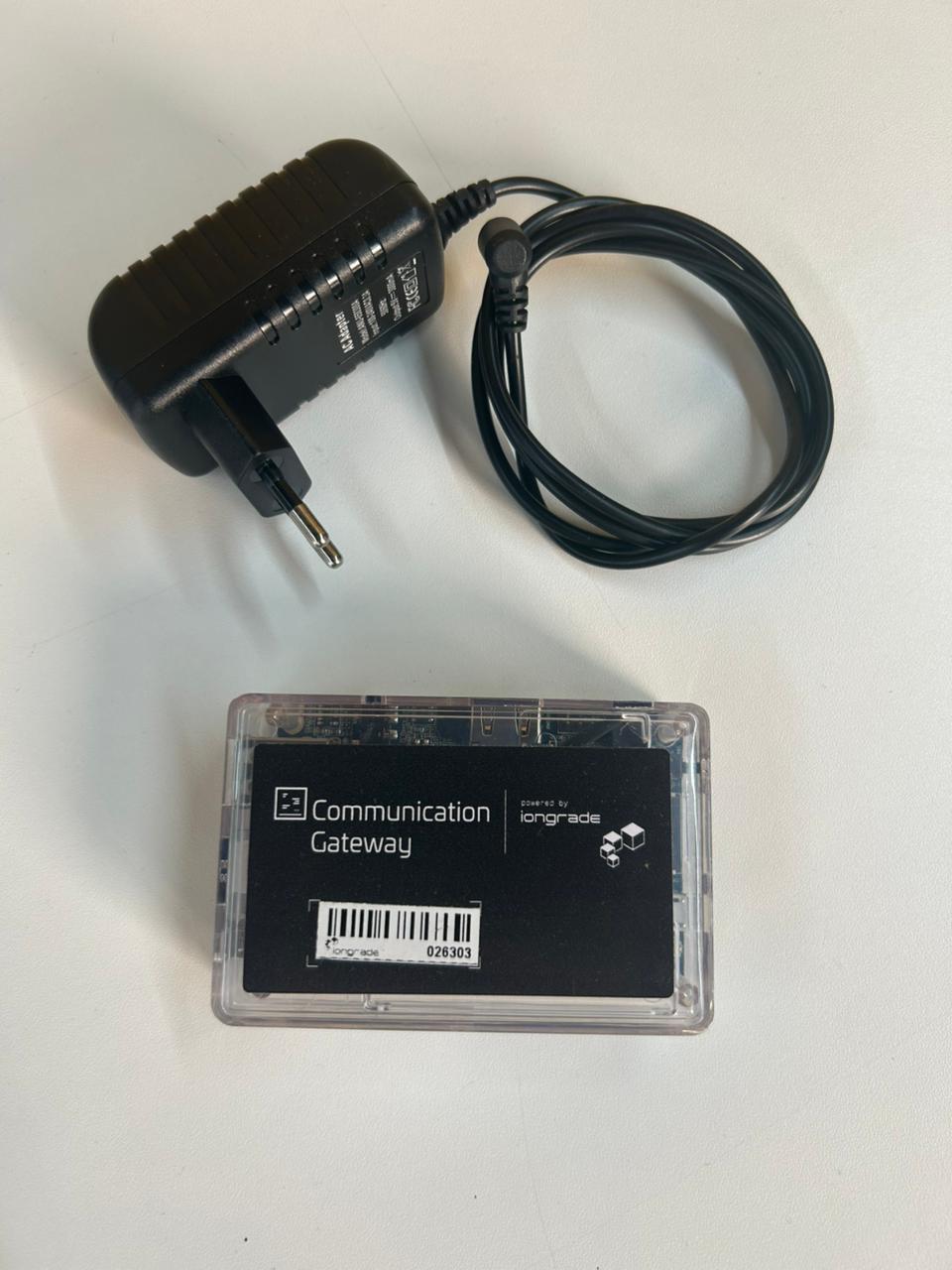

Itens inclusos: Gateway e fonte 5 V

Instalação Física​

A instalação do Gateway é simples. São necessários apenas:

  • Um ponto de rede TCP/IP (Ethernet RJ45 10/100)
  • Energia elétrica 110 V / 220 V para alimentação da fonte

Conecte o cabo de rede e ligue a fonte 5 V ao Gateway.

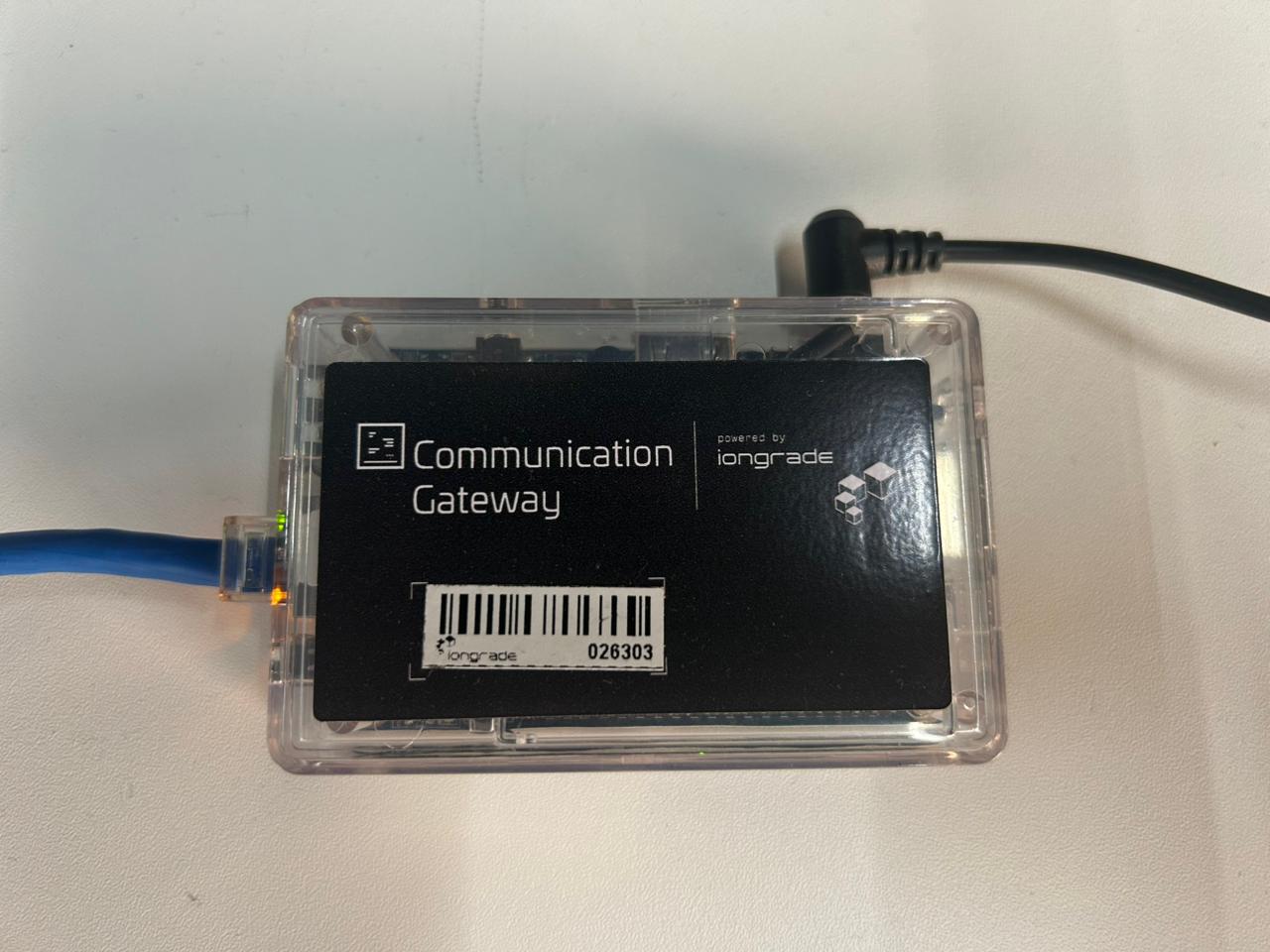

Gateway conectado à rede e à energia

Configuração de fábrica

Por padrão, o Gateway sai de fábrica já configurado com os dados do sistema do cliente e a rede em DHCP (IP dinâmico). Na maioria das instalações, basta conectá-lo à rede e à energia.

Configuração de IP Fixo​

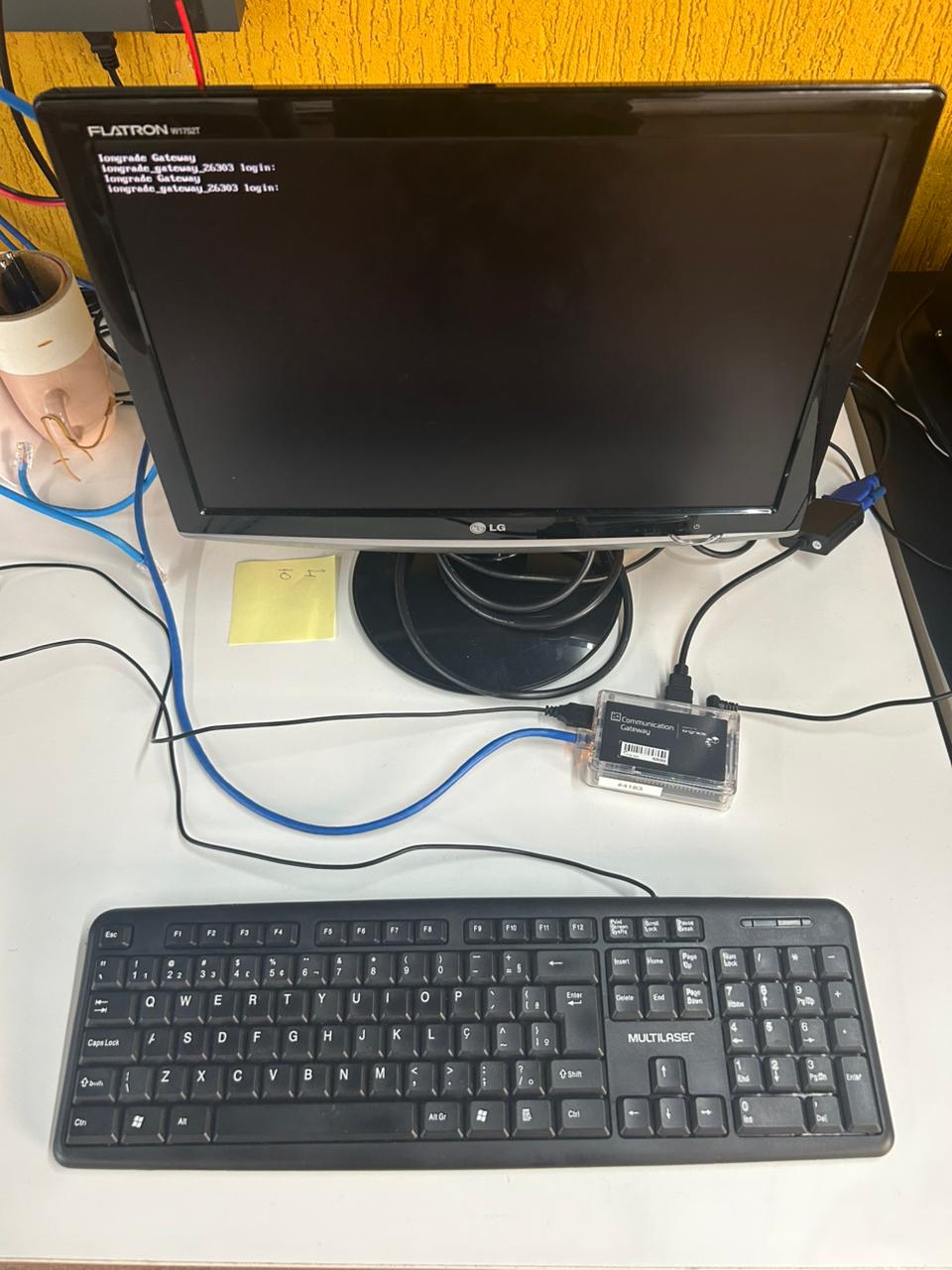

Se a rede exigir IP fixo, é necessário configurar o Gateway localmente com um monitor com entrada HDMI e um teclado USB.

Com o Gateway ligado, conecte o monitor e o teclado. Será exibida a tela de login (iongrade_gateway_<nº> login:).

Configuração local com monitor HDMI e teclado USB

Pressione ENTER e informe as credenciais de acesso:

  • Usuário: config
  • Senha: config
cuidado

O terminal não exibe os caracteres da senha enquanto ela é digitada. Digite a senha e pressione ENTER normalmente.

No Menu de Sistema, selecione a opção Configurar IP.

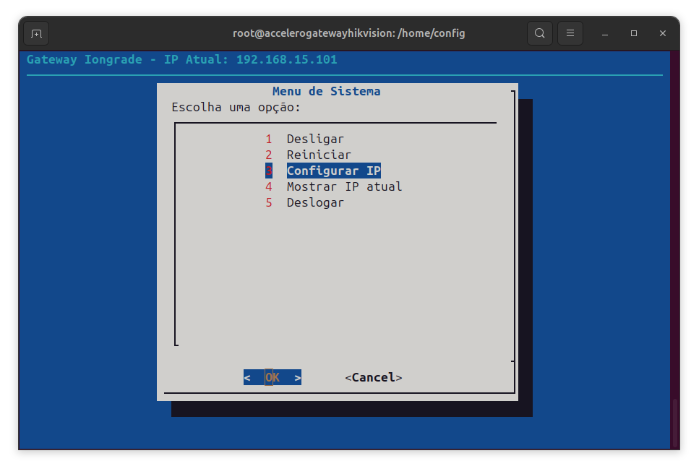

Menu de Sistema — opção Configurar IP

Na tela do utilitário de configuração, selecione Network.

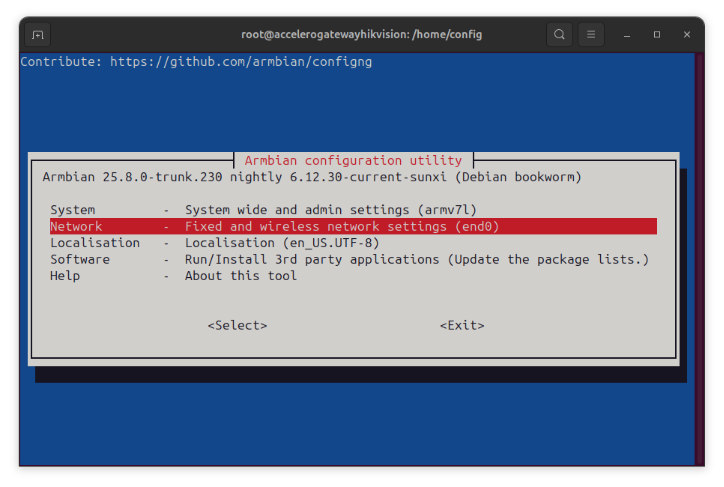

Utilitário de configuração — opção Network

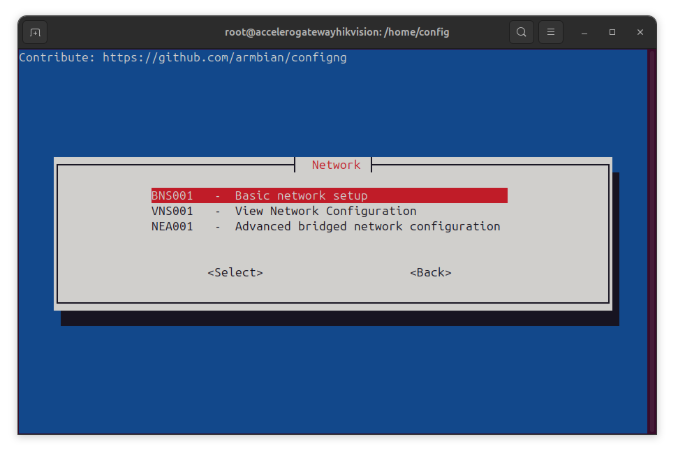

Selecione Basic network setup.

Menu Network — Basic network setup

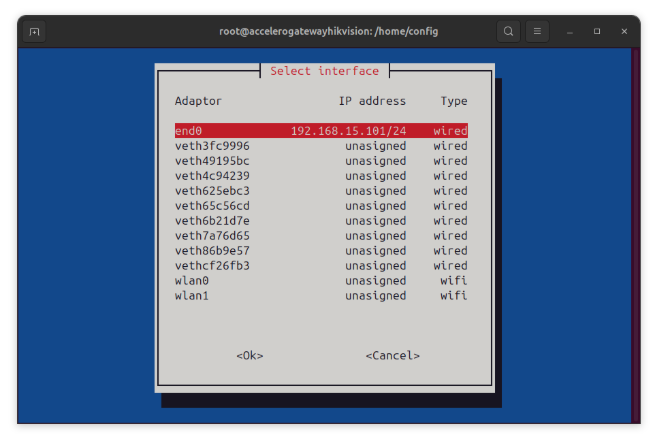

Selecione a interface end0 (interface de rede cabeada).

Seleção de interface — end0

Escolha o modo static — Set IP manually.

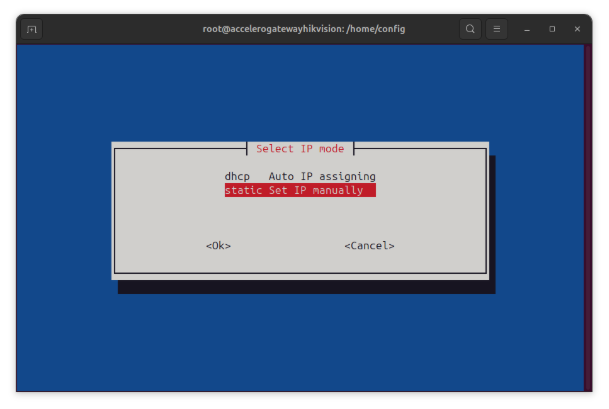

Modo de IP — static (manual)

Prossiga com os dados da rede:

  1. Na tela do MAC Address, pressione Enter.

  2. Na tela Enter IP for end0, digite o IP e a máscara de rede (formato 192.168.15.101/24).

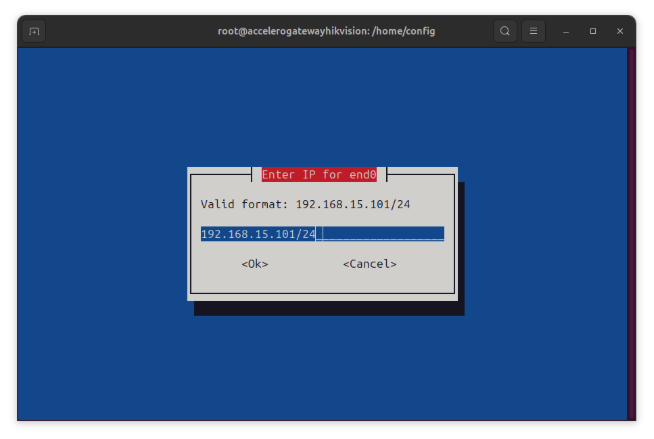

    Entrada de IP e máscara — end0

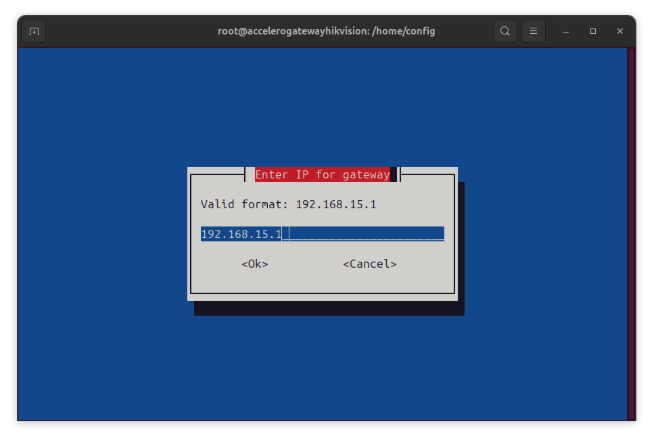

  3. Na tela Enter IP for gateway, digite o gateway da rede local.

    Entrada do gateway da rede

  4. Na tela Enter DNS server, informe o DNS da rede local. Havendo mais de um DNS, separe-os por vírgula (ex.: 8.8.8.8,1.1.1.1).

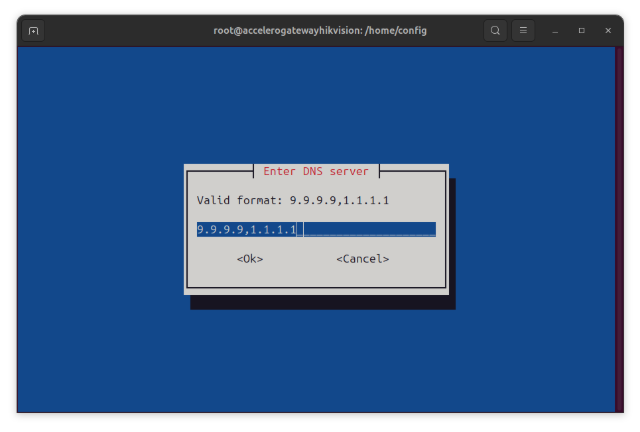

    Entrada dos servidores DNS

Depois de configurar todos os dados, volte ao Menu de Sistema e selecione Reiniciar.

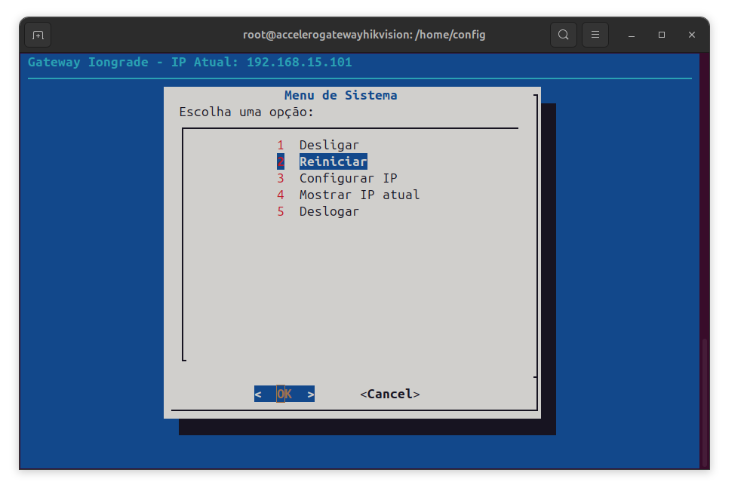

Menu de Sistema — opção Reiniciar

Boas práticas
  • Utilize sempre IP fixo em ambientes de produção.
  • Documente os IPs utilizados em cada projeto.
  • Valide a comunicação após a instalação (veja o FAQ).
