Manual de Instalação - Controladora Indium

Produto descontinuado

O Indium foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.

Este manual orienta o projetista ou instalador para a instalação física e as conexões elétricas da controladora de acesso Indium.

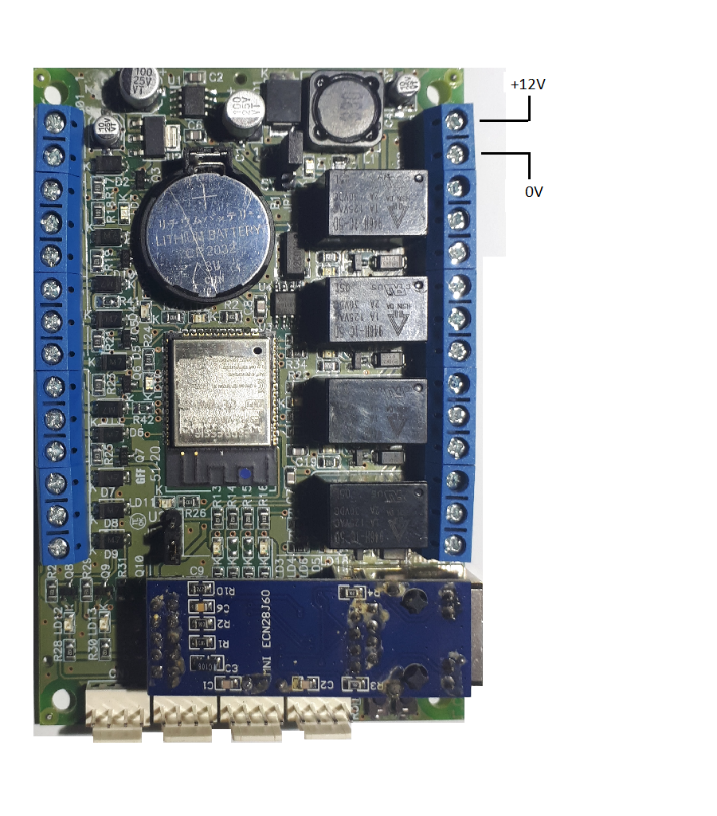

Alimentação Elétrica

A alimentação da controladora deve ser feita com 12 VCC ±5%. O consumo, sem os leitores e módulos adicionais, é de 120 mA.

Especificação	Valor
Tensão de alimentação	12 VCC ±5%
Consumo (sem periféricos)	120 mA

Importante

Utilize fonte de alimentação estabilizada e dimensionada para suportar a controladora e todos os periféricos conectados (leitores, fechaduras, etc.).

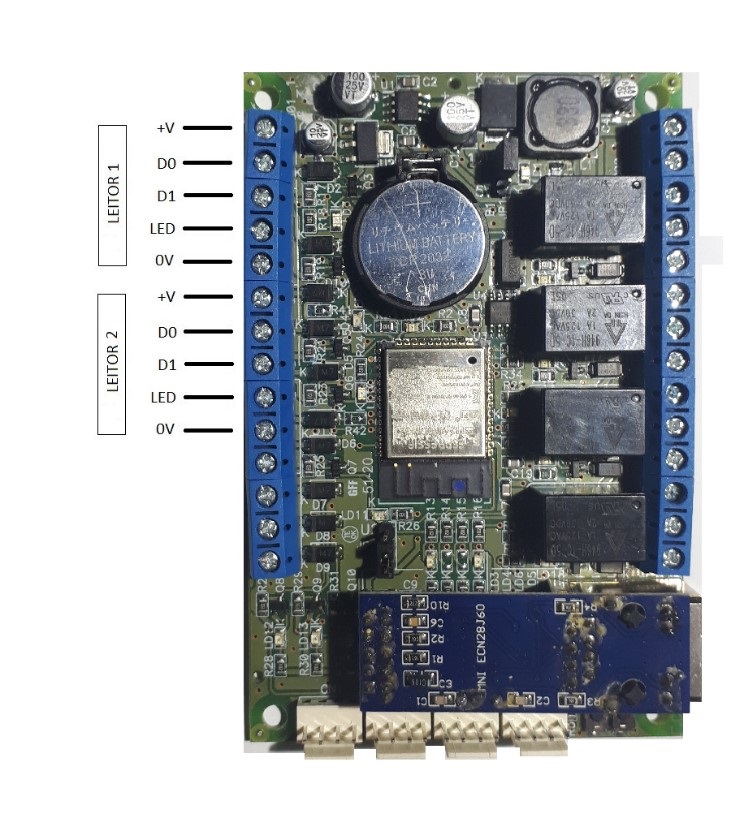

Conexões dos Leitores de Cartões

A controladora Indium possui interfaces para dois leitores do tipo ABATrack ou Wiegand. Na placa de circuito impresso estão identificados os bornes onde devem ser conectados os leitores.

Seleção de Tensão dos Leitores

Há um jumper para seleção da tensão de alimentação dos leitores, com opções de 5VCC ou 12VCC.

Jumper	Função	Opções
JP1	Seleção de tensão dos leitores	5VCC ou 12VCC

Dica

Na placa de circuito impresso estão identificadas, junto ao jumper, as posições de cada opção de tensão (12V ou 5V).

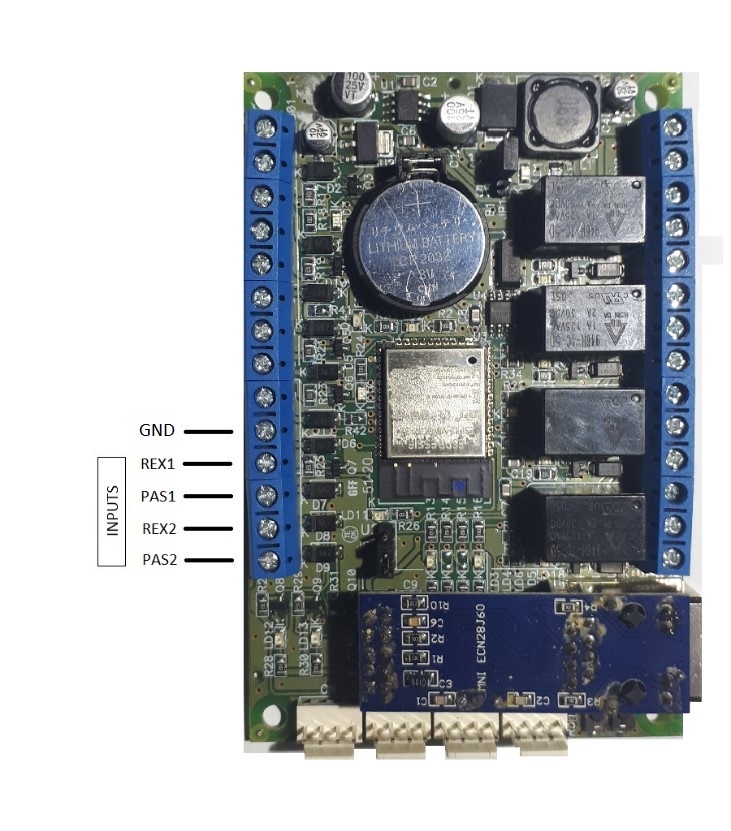

Conexões dos Sensores e Botões de Comando

As entradas de sinal devem ser utilizadas para:

• REX (Request to Exit): botões de comando
• DOOR SWITCH: sensores de estado de portas
• PAS SWITCH: sensores de giro de catracas

Entradas por Canal

Borne	Função
PAS/DOOR 1	Sensor de passagem/porta - Canal 1
REX 1	Botão de saída - Canal 1
PAS/DOOR 2	Sensor de passagem/porta - Canal 2
REX 2	Botão de saída - Canal 2

Importante

Os sensores conectados nestas entradas devem ser do tipo contato seco, livres de potencial.

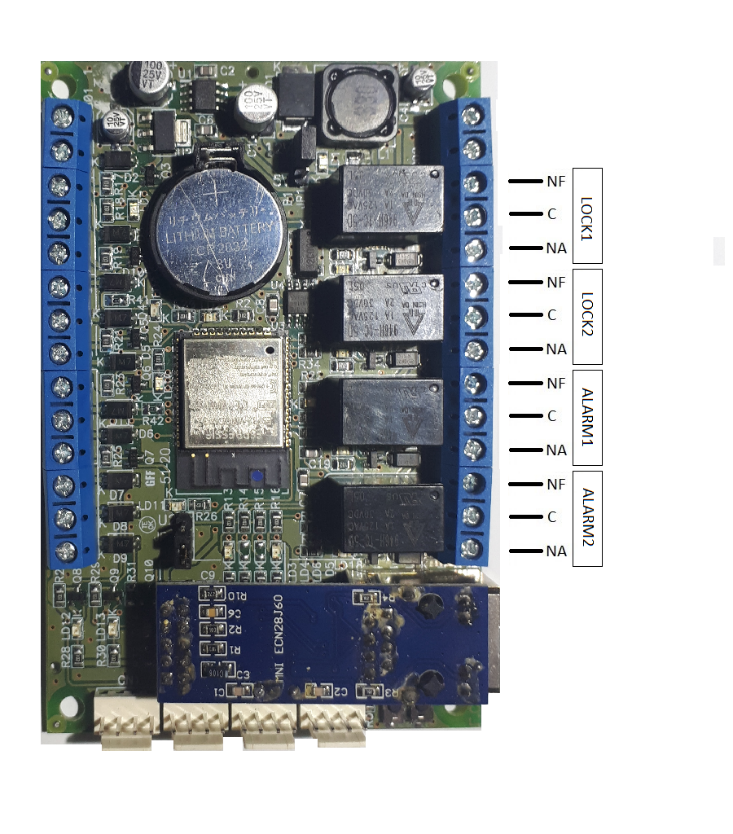

Conexões dos Relés de Comando

A controladora possui quatro relés de comando com as seguintes capacidades:

Especificação	Valor
Carga AC	1A / 120VAC
Carga DC	2A / 30VDC

Atenção

Observe estes limites para garantir a integridade e a vida útil dos contatos dos relés.

Função dos Relés

Os relés LOCK 1 ou LOCK 2 são acionados quando há uma liberação de acesso pelo controlador; os relés ALRM 1 ou ALRM 2 são acionados quando há uma solicitação de acesso negada. Os ajustes de tempo de acionamento são feitos na etapa de configuração do controlador.

Relé	Canal	Função
LOCK 1	Canal 1	Acionado na liberação de acesso
ALRM 1	Canal 1	Acionado em acesso negado
LOCK 2	Canal 2	Acionado na liberação de acesso
ALRM 2	Canal 2	Acionado em acesso negado

Portas Seriais (UARTs)

A controladora possui duas portas seriais de comunicação. As portas UART1 e UART2 estão disponíveis para conexão de dispositivos de comunicação variados e configuráveis.

Elas operam no padrão elétrico RS232 e podem fornecer alimentação de 5VCC para alimentar o dispositivo conectado, tais como scanners.

Pinagem dos Conectores Seriais (UART1 e UART2)

Pino	Sinal
1	+5 VCC
2	TX
3	RX
4	GND

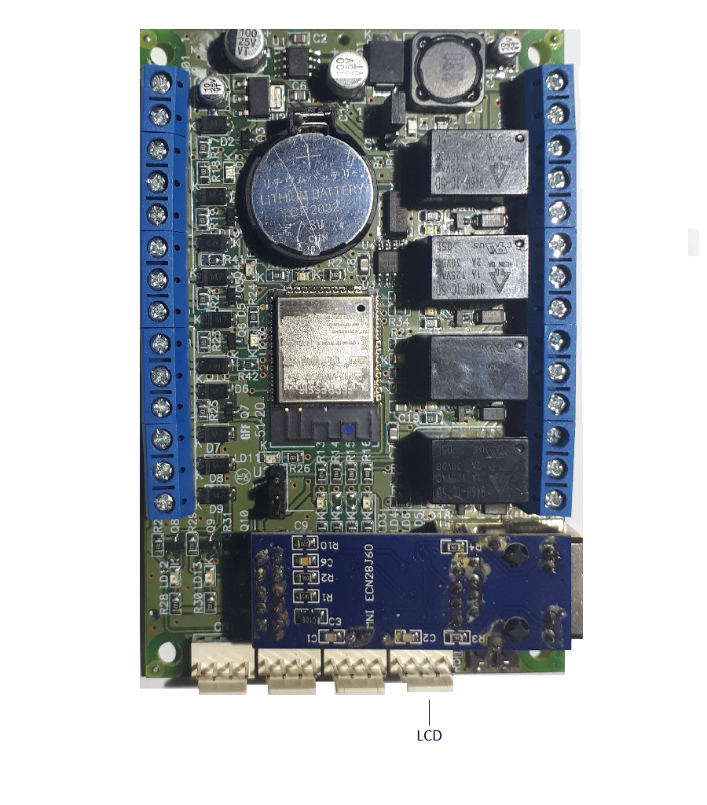

Display LCD

A controladora está preparada para a conexão de um módulo display (LCD) com comunicação I2C. O nível elétrico dos sinais é TTL em 5VCC.

Pinagem do Conector do Display

Pino	Sinal
1	GND
2	+5VCC
3	SCL
4	SDA

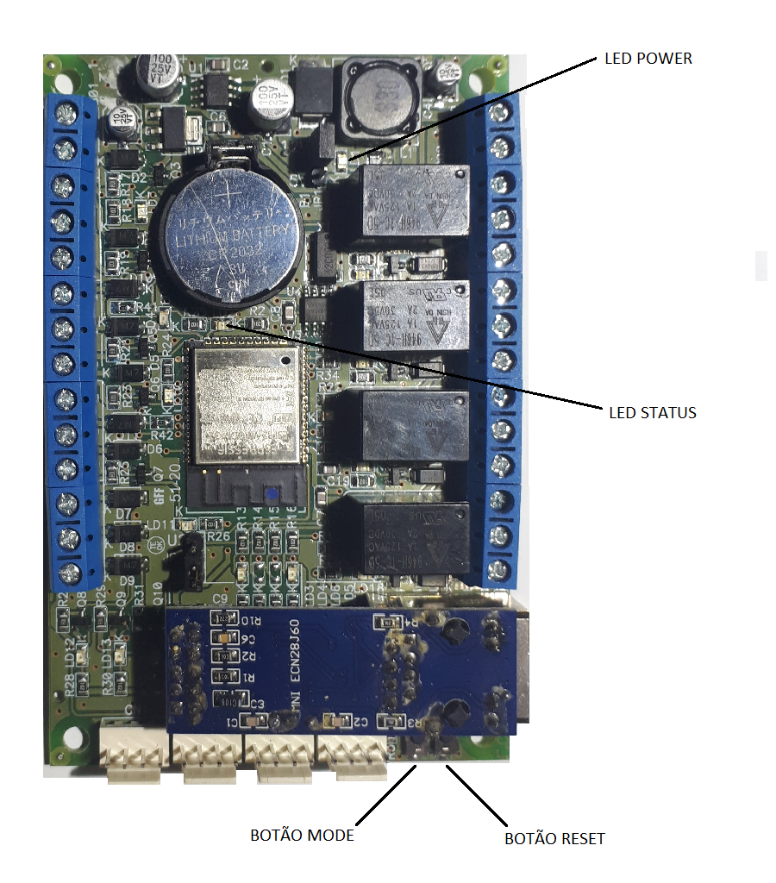

Botões e Indicadores

O controlador possui dois botões que permitem forçar um reset (boot) ou a colocação em modo de configuração, e conta com um LED que mostra o estado da comunicação do equipamento.

Botão RESET — força o reinício (boot) do controlador. Pressione rapidamente para sair do modo configuração.

Botão MODE — coloca o controlador em modo de configuração. Mantenha pressionado por 5 segundos.

LED STATUS — fornece informações sobre o estado geral da comunicação.

Interpretação do LED STATUS

Quando o controlador está em modo de operação, o LED STATUS fornece informações sobre o estado geral da comunicação. A cada dois segundos é iniciada uma série de até quatro piscadas rápidas:

Piscada	Significado
1	Controlador em modo de operação
2	Conexão com a rede (Ethernet/WiFi) OK
3	Conexão com o Broker do sistema OK
4	Comunicação com o servidor OK

Diagnóstico

Quando forem contadas quatro piscadas em cada ciclo, a situação está normal. Esta verificação auxilia bastante durante a instalação e manutenção para a localização de falhas de comunicação.

Iniciando a Configuração

O controlador Indium é configurado através de um navegador (browser). Para iniciar a configuração, siga os passos abaixo.

1. Ativar o Modo Configuração

1. Mantenha pressionado o botão MODE durante 5 segundos.
2. O controlador inicializará automaticamente no modo Configuração.
3. O LED STATUS permanecerá piscando rapidamente, indicando que o modo está ativo.
4. O controlador ativa um ponto de acesso WiFi (modo AP) e passa a aceitar conexões de clientes.

2. Conectar na Rede WiFi do Controlador

O ponto de rede WiFi criado pelo controlador possui um nome (SSID) único e exclusivo para cada controlador:

• Formato: indium + código de identificação
• Exemplos: indium7512208F, indium89C0CF6A

3. Acessar a Interface de Configuração

1. Conecte-se na rede WiFi do controlador.

2. Abra o navegador e acesse: http://192.168.4.1

3. Informe as credenciais padrão:

   • Usuário: admin
   • Senha: indiumpwd

Recomendações de Instalação

1. Localização: instale a controladora em local protegido de intempéries.
2. Ventilação: garanta ventilação adequada para a dissipação de calor.
3. Aterramento: conecte o sistema de aterramento adequadamente.
4. Cabeamento: utilize cabos blindados para leitores em ambientes com interferência.
5. Proteção: considere o uso de protetores de surto na alimentação.
