Manual de Instalação - Conversor Iodine

Produto descontinuado

O Iodine foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.

Este manual orienta o projetista ou instalador para a instalação física e as conexões elétricas do conversor de protocolos Iodine.

Alimentação Elétrica​

alimentacao eletrica

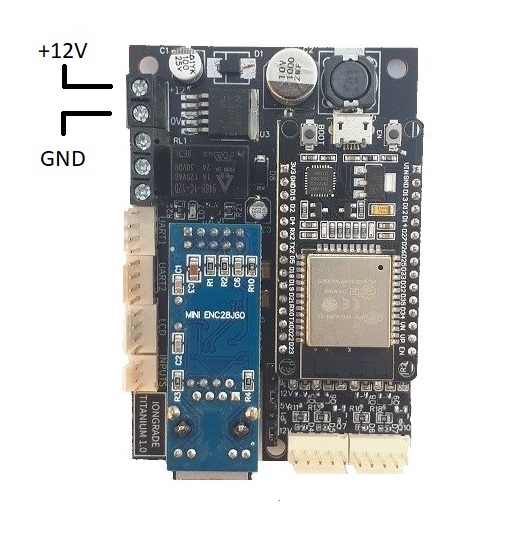

A alimentação do conversor deve ser feita com 12 VCC ±5%. O consumo, sem os leitores e módulos adicionais, é de 120 mA.

EspecificaçãoValor
Tensão de alimentação12 VCC ±5%
Consumo (sem periféricos)120 mA
Importante

Utilize fonte de alimentação estabilizada e dimensionada para suportar o conversor e todos os dispositivos conectados.

Conexões Wiegand/Abatrack​

conexao wiegand abatrack

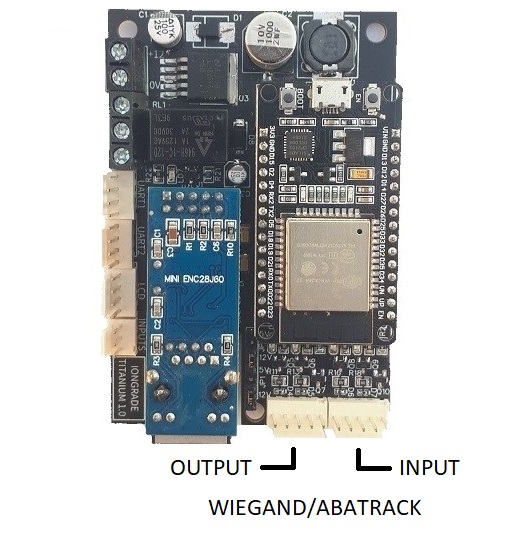

Na placa estão identificados os conectores onde devem ser ligados os dispositivos de entrada (leitores) e de saída (controladores) do canal de dados Wiegand/Abatrack. O nível elétrico desta interface é open collector.

Seleção de Tensão dos Dispositivos​

Há dois jumpers para seleção da tensão de alimentação dos dispositivos, com opções de 5VCC ou 12VCC.

JumperFunçãoOpções
JP1Seleção de tensão do dispositivo de saída (output)5VCC ou 12VCC
JP2Seleção de tensão do dispositivo de entrada (input)5VCC ou 12VCC
Dica

Na placa de circuito impresso estão identificadas, junto a cada jumper, as posições de cada opção de tensão (12V ou 5V).

Conexões das UARTs​

conexao uarts

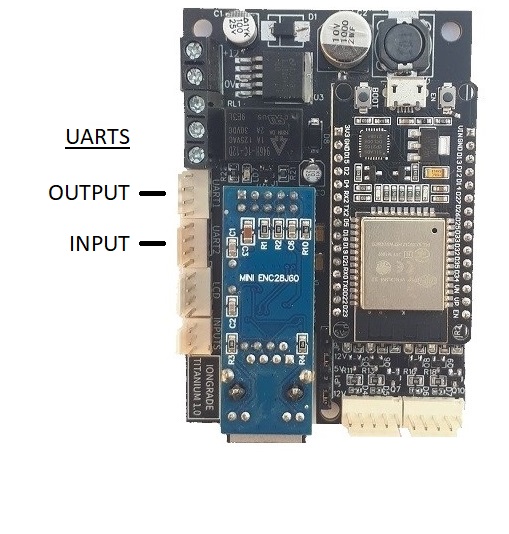

Na placa estão identificados os conectores onde devem ser ligados os dispositivos de entrada e saída do canal de dados UART. O padrão elétrico das interfaces é RS232 e o conversor fornece alimentação de 5VCC limitada a 300 mA por interface.

Pinagem dos Conectores Seriais (UART1 e UART2)​

PinoSinal
1+5 VCC
2TX
3RX
4GND

Botões e LEDs​

botoes leds

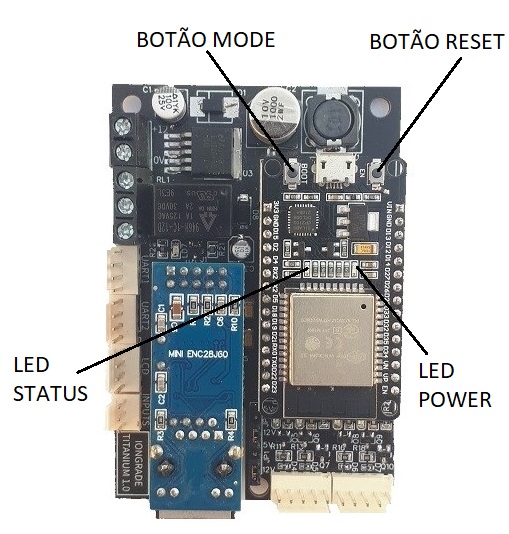

O conversor possui dois botões que permitem forçar um reset (boot) ou colocá-lo em modo de configuração, e conta com indicadores luminosos POWER e STATUS.

Botão MODE — coloca o conversor em modo de configuração. Mantenha pressionado por alguns segundos.

Botão RESET — força o reinício (boot). Pressione rapidamente para sair do modo configuração.

LED POWER — indica que o equipamento está energizado.

LED STATUS — informa o estado geral do equipamento.

Interpretação do LED STATUS​

Quando o conversor está em modo de operação, o LED STATUS fornece informações sobre o estado geral do equipamento. A cada dois segundos é iniciada uma série de até duas piscadas rápidas. Quando forem contadas as duas piscadas em cada ciclo, a situação está normal.

PiscadaSignificado
1Conversor em modo de operação
2Conexão com a rede (Ethernet ou WiFi) OK
Diagnóstico

A verificação dessas condições pelo LED STATUS auxilia bastante durante a instalação e a manutenção, para a localização de falhas de comunicação.

Iniciando a Configuração​

O conversor Iodine é configurado através de um navegador (browser). Para iniciar a configuração, siga os passos abaixo.

1. Ativar o Modo Configuração​

  1. Mantenha pressionado o botão MODE por alguns segundos.
  2. O conversor entra em modo de configuração, mantendo o LED STATUS piscando rapidamente.
  3. Um Ponto de Acesso (AP) WiFi é ativado, permitindo conexões externas (tablet ou celular, por exemplo).
Encerrar a configuração

Ao final da sessão de configuração, pressione momentaneamente o botão RESET; o equipamento retorna à condição de operação normal e o Access Point é desativado.

2. Conectar na Rede WiFi do Conversor​

O ponto de rede WiFi criado pelo Iodine possui um nome (SSID) único e exclusivo para cada conversor, formado pela palavra iodine seguida de um código de identificação do dispositivo:

  • Formato: iodine + código de identificação
  • Exemplos: iodineF67A, iodineF7A4

3. Acessar a Interface de Configuração​

  1. Conecte-se à rede WiFi do conversor.

  2. Abra o navegador e acesse: http://192.168.4.1

  3. Informe as credenciais padrão:

    • Usuário: admin
    • Senha: iodinepwd

Recomendações de Instalação​

  1. Localização: instale o conversor em local protegido de intempéries.
  2. Ventilação: garanta ventilação adequada para a dissipação de calor.
  3. Aterramento: conecte o sistema de aterramento adequadamente.
  4. Cabeamento: utilize cabos blindados para os leitores em ambientes com interferência.
  5. Proteção: considere o uso de protetores de surto na alimentação.
