Manual de Instalação - Módulo de I/O IRIDIUM

Este manual orienta o projetista ou instalador para a instalação física e as conexões elétricas do módulo de I/O IRIDIUM.

Alimentação Elétrica​

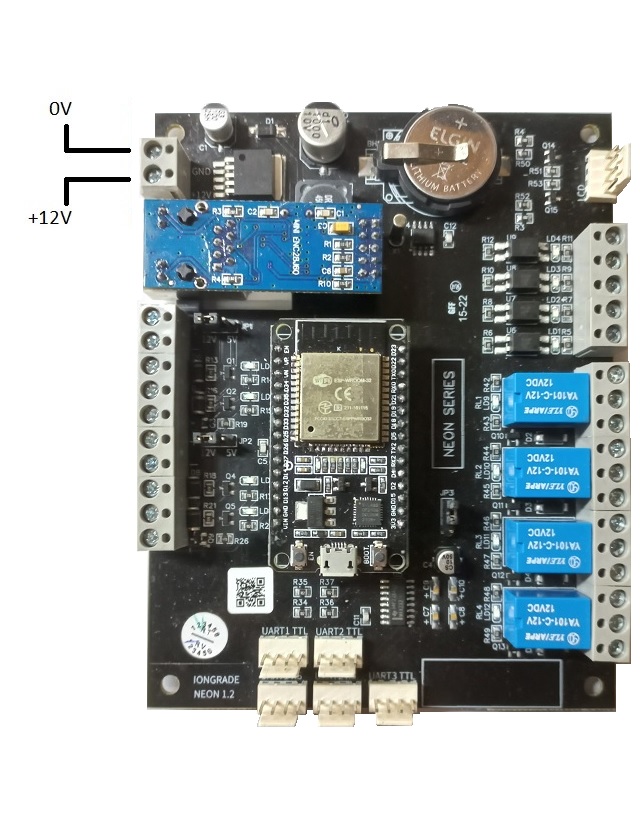

Figura dos bornes de alimentação elétrica do IRIDIUM (entrada 12 VCC)

A alimentação do módulo de I/O deve ser feita com 12 VCC ±5%. O consumo é de 120 mA (base, sem periféricos) — até 150 mA nominal de catálogo.

EspecificaçãoValor
Tensão de alimentação12 VCC ±5%
Consumo120 mA (base, sem periféricos) — até 150 mA nominal de catálogo
Importante

Utilize fonte de alimentação estabilizada e dimensionada para suportar o módulo de I/O e todos os periféricos conectados.

Entradas de Sinal (Inputs)​

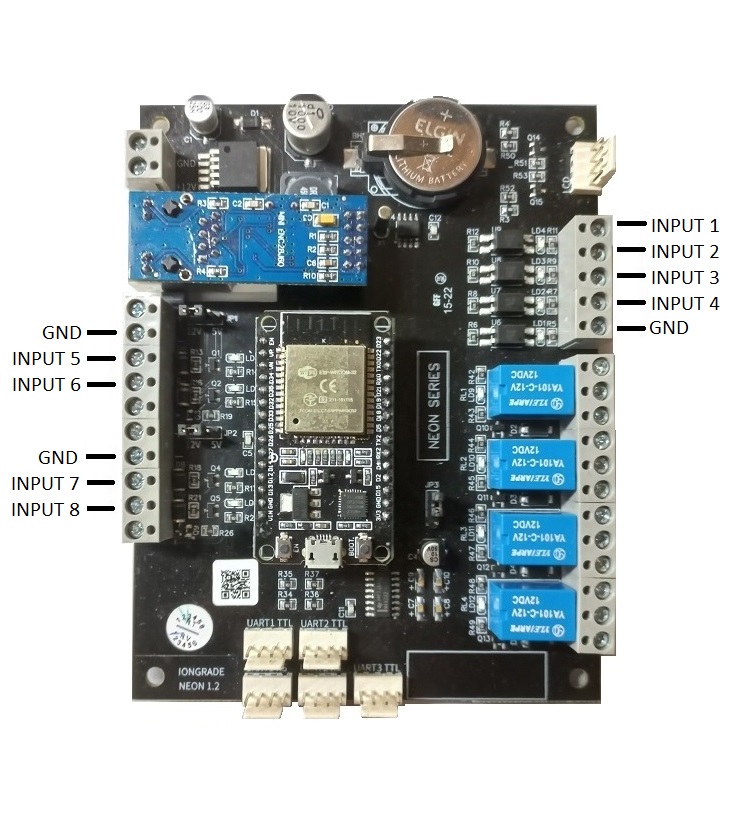

Figura dos bornes das entradas de sinal (INPUT1 a INPUT8)

O módulo de I/O possui oito entradas digitais (INPUT1 a INPUT8). Estas entradas estão preparadas para receber um contato seco, sem alimentação.

O contato aciona a entrada conectando-a ao sinal GND do próprio dispositivo. Quando a entrada está conectada ao GND, significa entrada ligada (INPUT = 1).

Entradas isoladas

As entradas INPUT1 a INPUT4 possuem circuitos isolados com acopladores óticos, sendo portanto de uso preferencial.

Saídas de Sinal (Outputs)​

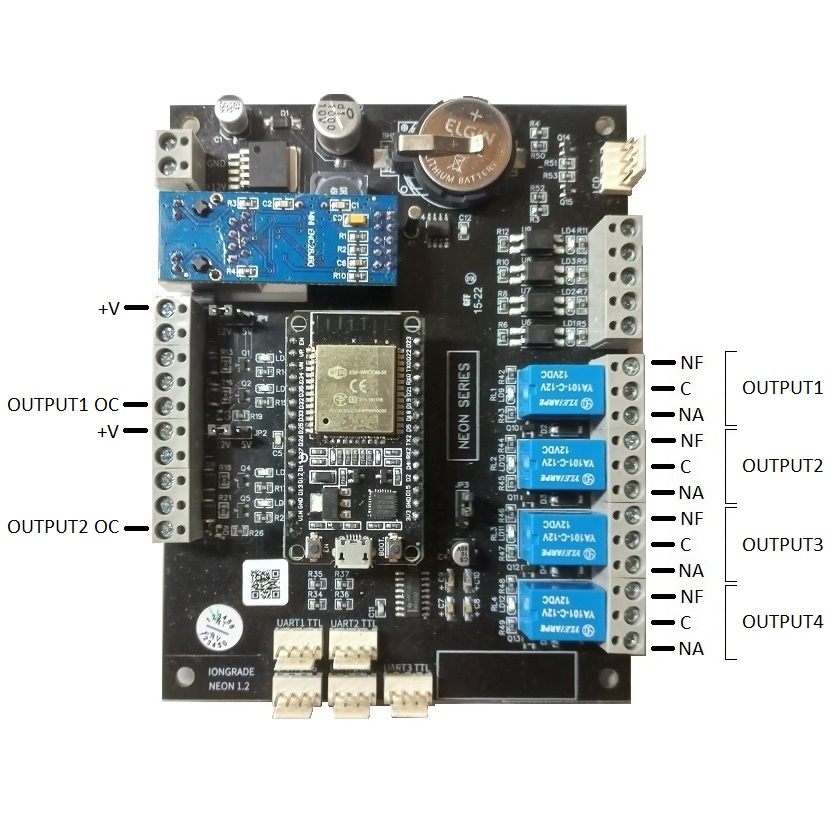

Figura dos bornes de conexão das quatro saídas a relé (OUTPUT1 a OUTPUT4) e das saídas open-collector

As saídas de sinal do equipamento são constituídas por quatro relés (OUTPUT1 a OUTPUT4) que podem energizar cargas de 1A/120VAC ou 2A/30VDC.

EspecificaçãoValor
Carga AC1A / 120VAC
Carga DC2A / 30VDC
Atenção

Observe estes limites para garantir a integridade e a vida útil dos contatos dos relés.

Pinagem dos Relés​

Cada relé possui três terminais:

TerminalFunção
NFNormalmente Fechado
CComum
NANormalmente Aberto

Saídas Open-Collector​

Além dos relés, o módulo de I/O dispõe de duas saídas digitais do tipo open-collector — OUTPUT1 OC e OUTPUT2 OC — que trabalham em paralelo com os relés OUTPUT1 e OUTPUT2, porém com sinal elétrico diferente.

Os circuitos destas saídas são constituídos por transistores com coletores abertos e irão "conduzir" para "zero" quando a respectiva saída for ligada. Podem energizar cargas de até 100 mA, que devem ser ligadas entre os bornes +V e a saída OUTPUT1 OC ou OUTPUT2 OC.

Portas Seriais (UARTs)​

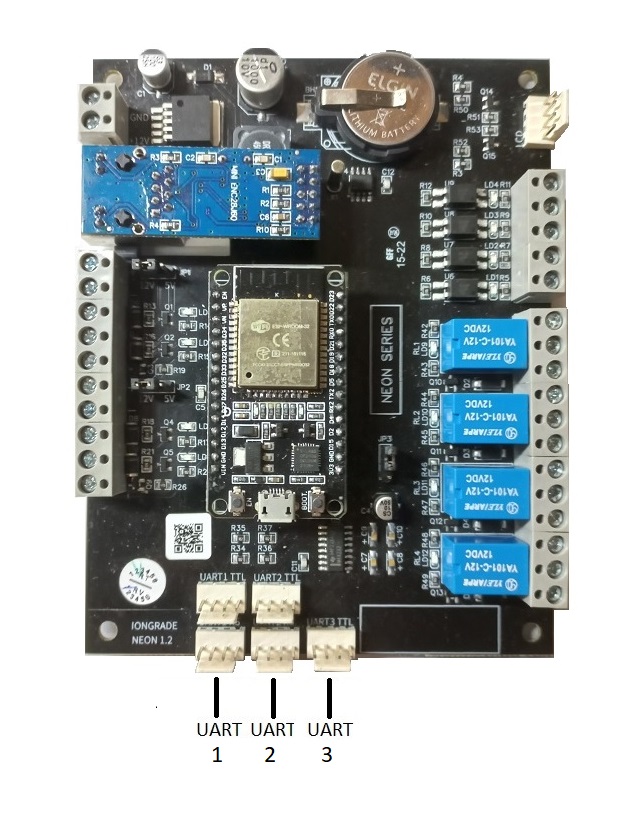

Figura dos conectores das portas seriais (UART1, UART2 e UART3)

O módulo de I/O possui três portas seriais de comunicação. As portas UART1 e UART2 estão disponíveis para conexão de dispositivos variados e configuráveis. Operam no padrão elétrico RS232 e podem fornecer alimentação de 5VCC para o dispositivo conectado, como scanners. O consumo máximo de corrente é limitado em 150 mA em cada porta.

A porta serial UART3 é utilizada apenas para aplicações especiais e seu nível de tensão é TTL 3.3V.

Pinagem dos Conectores Seriais​

UART1 e UART2 (RS232):

PinoSinal
1+5 VCC
2TX
3RX
4GND

UART3 (TTL 3.3V):

PinoSinal
1+3.3 VCC
2TX
3RX
4GND

Display LCD​

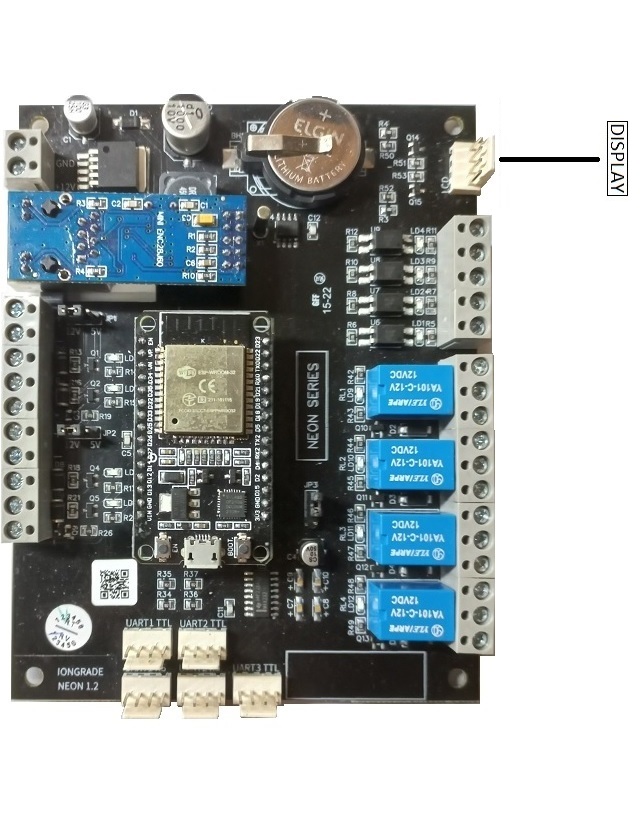

Figura da posição do conector do módulo display (LCD) na placa

O módulo de I/O está preparado para a conexão de um módulo display (LCD) com comunicação I2C. O nível elétrico dos sinais é TTL em 5VCC.

PinoSinal
1GND
2+5VCC
3SCL
4SDA

Botões e Indicadores​

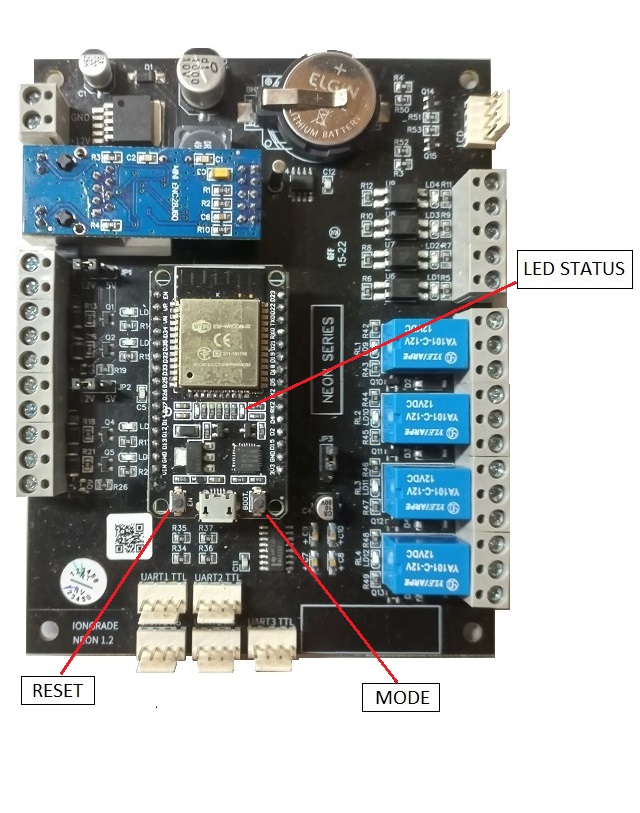

Figura com a localização dos botões RESET e MODE e do LED STATUS na placa

Botão RESET — força o reinício (boot) do módulo de I/O. Pressione rapidamente para sair do modo configuração.

Botão MODE — coloca o módulo de I/O em modo de configuração. Mantenha pressionado por 5 segundos.

LED STATUS — fornece informações sobre o estado geral da comunicação.

Interpretação do LED STATUS​

Quando o módulo de I/O está em modo de operação, o LED STATUS fornece informações sobre o estado geral da comunicação. A cada dois segundos é iniciada uma série de até quatro piscadas rápidas:

PiscadaSignificado
1Módulo de I/O em modo de operação
2Conexão com a rede (Ethernet/WiFi) OK
3Conexão com o Broker do sistema OK
4Comunicação com o servidor OK
Diagnóstico

Quando forem contadas quatro piscadas em cada ciclo, a situação está normal. Esta verificação auxilia bastante durante a instalação e manutenção para a localização de falhas de comunicação.

Iniciando a Configuração​

O módulo de I/O IRIDIUM é configurado através de um navegador (browser). Para iniciar a configuração, siga os passos abaixo.

1. Ativar o Modo Configuração​

  1. Mantenha pressionado o botão MODE durante 5 segundos.
  2. O módulo de I/O inicializará automaticamente no modo Configuração.
  3. O LED STATUS permanecerá piscando rapidamente, indicando que o modo está ativo.
  4. O módulo de I/O ativa um ponto de acesso WiFi (modo AP) e passa a aceitar conexões de clientes.

2. Conectar na Rede WiFi do Módulo de I/O​

O ponto de rede WiFi criado pelo módulo de I/O possui um nome (SSID) único e exclusivo para cada equipamento:

  • Formato: iridium + código de identificação
  • Exemplos: iridium7512208F, iridium89C0CF6A

3. Acessar a Interface de Configuração​

  1. Conecte-se na rede WiFi do módulo de I/O.

  2. Abra o navegador e acesse: http://192.168.4.1

  3. Informe as credenciais padrão:

    • Usuário: admin
    • Senha: iridiumpwd

A partir daqui, consulte o Manual de Operação para configurar cada tela do módulo de I/O.

Recomendações de Instalação​

  1. Localização: instale o módulo de I/O em local protegido de intempéries.
  2. Ventilação: garanta ventilação adequada para a dissipação de calor.
  3. Aterramento: conecte o sistema de aterramento adequadamente.
  4. Cabeamento: utilize cabos blindados em ambientes com interferência.
  5. Proteção: considere o uso de protetores de surto na alimentação.

Próximos Passos​

Após completar a instalação física, consulte o Manual de Operação para configurar o módulo de I/O.
