Manual de Operação - Módulo de I/O IRIDIUM

O módulo de I/O IRIDIUM possui internamente um servidor HTTP e toda a sua configuração é feita através de um navegador (browser). Este manual descreve cada tela da interface web de configuração.

Antes de começar

Para acessar a configuração é preciso colocar o módulo de I/O em modo Configuração, conectar-se à rede WiFi gerada por ele e apontar o navegador para 192.168.4.1. O passo a passo está no Manual de Instalação.

Login​

Ao conectar o navegador no módulo de I/O, será solicitada a identificação de usuário e senha. Os valores padrão são:

  • Usuário: admin
  • Senha: iridiumpwd

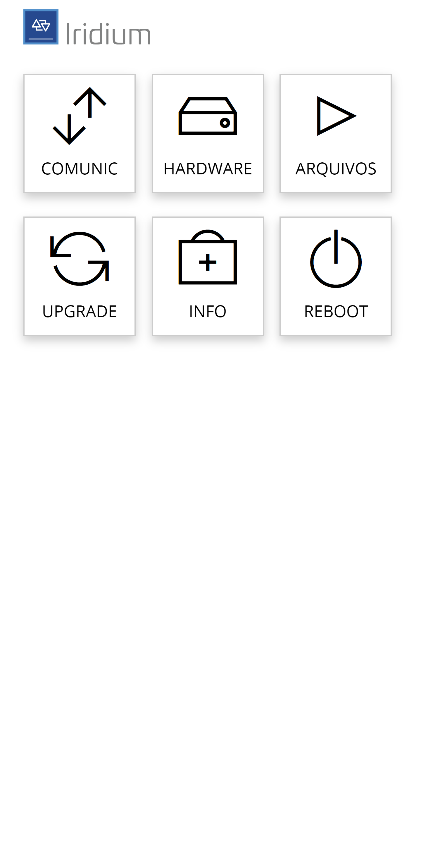

Tela inicial da configuração, com o menu principal (Comunic, Hardware, Arquivos, Upgrade, Info, Reboot)

A tela inicial de configuração apresenta as seguintes opções:

  • Comunic — configuração dos parâmetros de comunicação de rede.
  • Hardware — configuração das entradas e saídas do módulo de I/O.
  • Arquivos — funções de backup e restore.
  • Upgrade — atualização do firmware do módulo de I/O.
  • Info — informações gerais sobre o módulo de I/O.
  • Reboot — reinicia o equipamento.

Comunicação​

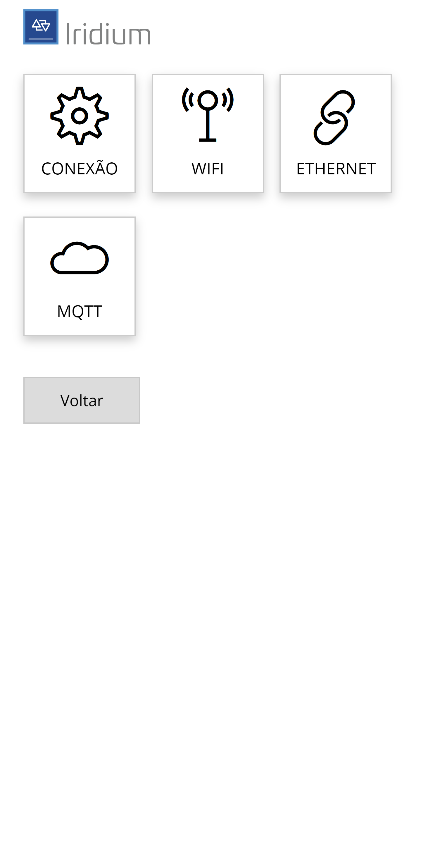

Menu de Comunicação (Conexão, WiFi, Ethernet, MQTT)

O menu Comunic dá acesso às seguintes telas:

  • Conexão — define o tipo de mídia (WiFi ou Ethernet) usado para conectar o módulo de I/O à rede quando estiver em operação.
  • WiFi — parâmetros da rede WiFi, caso o módulo de I/O vá usar conexão sem fio.
  • Ethernet — parâmetros da rede cabeada (conector RJ45).
  • MQTT — parâmetros para acessar o servidor de comunicação MQTT (Broker).

Conexão​

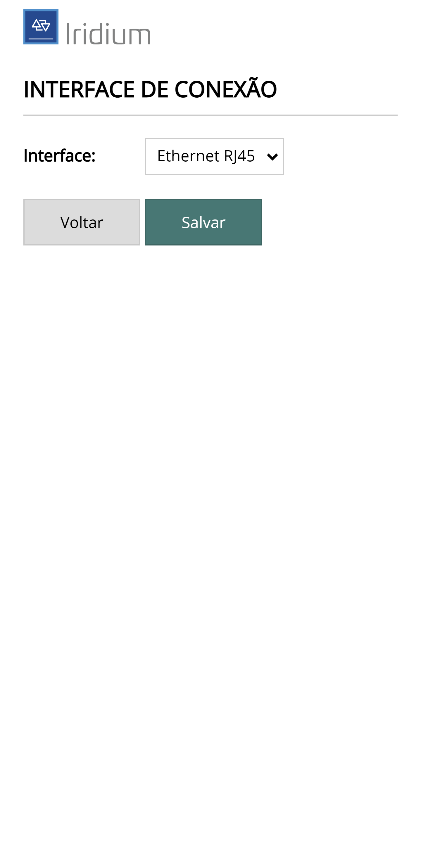

Tela de configuração de Conexão (seleção de mídia WiFi ou Ethernet)

Nesta tela define-se o tipo de mídia que o módulo de I/O utilizará para se conectar à rede de comunicação quando estiver no modo operação. As opções são:

  • WiFi (Wireless)
  • Ethernet (RJ45)

Faça as alterações necessárias e clique em Salvar para confirmar.

WiFi​

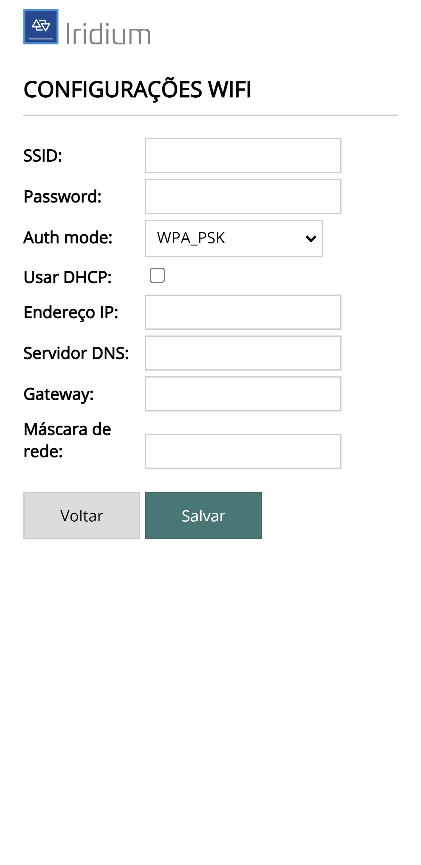

Tela de configuração da rede WiFi (SSID, senha e parâmetros de IP)

Utilize esta tela para informar os dados e parâmetros de acesso à rede WiFi que será usada no modo operação.

Faça as alterações necessárias e clique em Salvar para confirmar.

Ethernet​

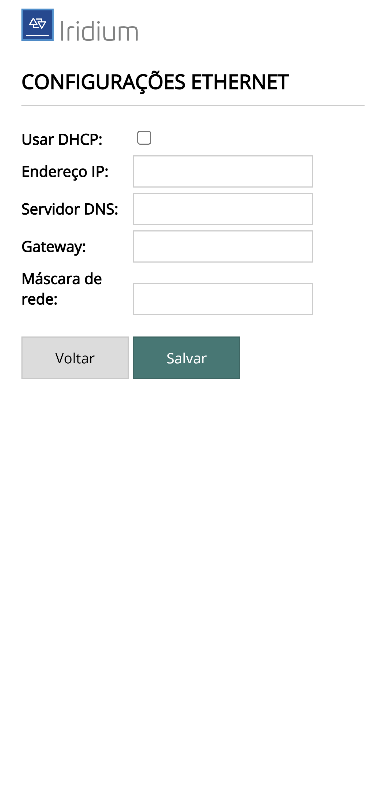

Tela de configuração da rede Ethernet (RJ45), com parâmetros de IP

Utilize esta tela para informar os dados e parâmetros de acesso à rede Ethernet (RJ45) que será usada no modo operação.

Faça as alterações necessárias e clique em Salvar para confirmar.

MQTT​

O menu Comunic dispõe ainda de uma tela MQTT, na qual são informados os parâmetros para estabelecer a conexão com o servidor de comunicação MQTT (Broker) e os dados de identificação da instalação física do módulo de I/O.

Configuração MQTT

Os detalhes do protocolo e dos parâmetros desta tela são documentados à parte — ver integração MQTT (uso interno).

Hardware​

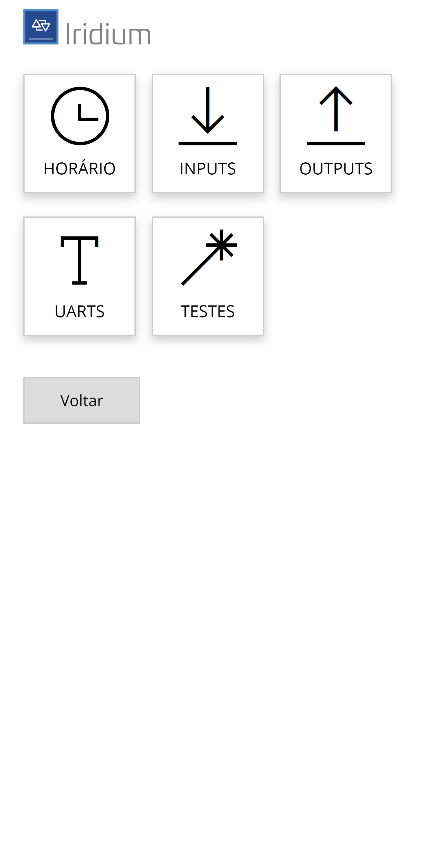

Menu de Hardware (Horário, Inputs, Outputs, UARTS, Testes)

O menu Hardware dá acesso às seguintes telas:

  • Horário — ajuste da hora do módulo de I/O e parâmetros do servidor NTP.
  • Inputs — configuração das entradas de sinal.
  • Outputs — configuração das saídas de sinal.
  • UARTS — tipos de dispositivos conectados às portas seriais.
  • Testes — testes de funcionamento do hardware.

Horário​

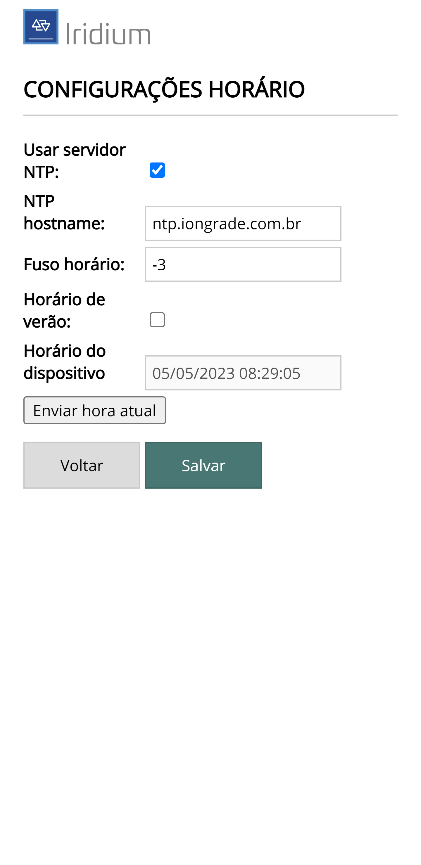

Tela de configuração de Horário e servidor NTP

Nesta tela pode-se determinar que o módulo de I/O mantenha seu relógio interno sincronizado com um servidor externo de data/hora (NTP Server):

  • Usar servidor NTP — quando marcado, o módulo de I/O utiliza um servidor NTP para ajustar seu relógio local automaticamente.
  • NTP hostname — URL do servidor NTP.
  • Fuso horário — fuso horário do local onde o módulo de I/O está instalado.
  • Horário de verão — ajusta automaticamente para o horário de verão.
  • Horário do dispositivo — data e hora atuais do módulo de I/O.
  • Enviar hora local — envia a data/hora do seu computador ou celular para o módulo de I/O.

Faça as alterações necessárias e clique em Salvar para confirmar.

Inputs​

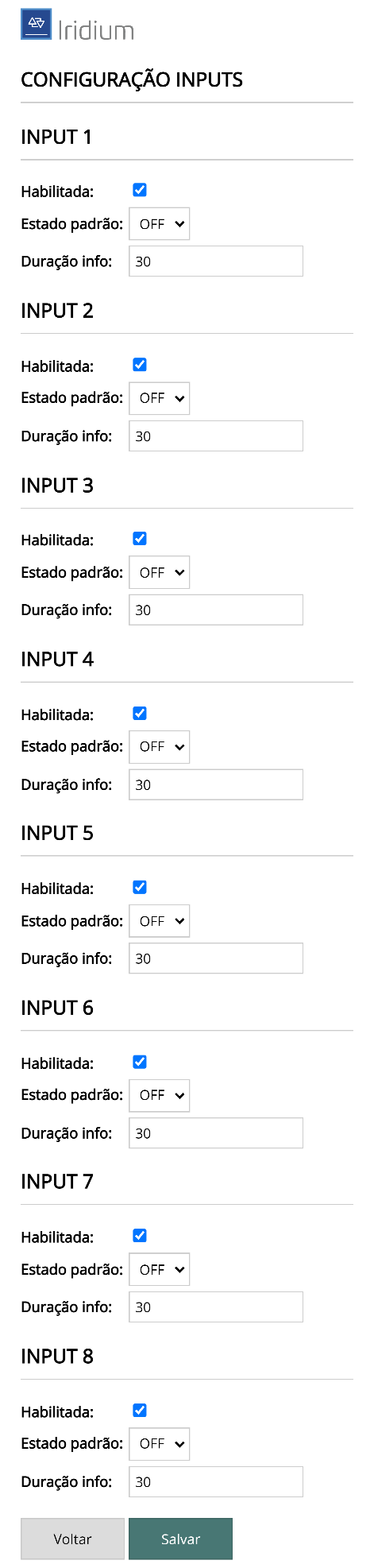

Tela de configuração das entradas de sinal (Inputs), com estado padrão e duração da informação

Nesta tela configura-se o estado padrão das entradas de sinal e o tempo de validade da informação:

  • Habilitada — informa se a entrada deve ser tratada.
  • Estado Padrão — estado padrão (default) de cada entrada: OFF (desligado) ou ON (ligado).
  • Duração da informação — tempo (em segundos) de validade da informação, útil quando o módulo de I/O está conectado a um servidor através de um broker MQTT.

A Duração da informação pode ser configurada com dois tipos de valores:

  • Duração = 0 — o módulo de I/O envia ao servidor a informação do novo estado sempre que houver uma transição de estado na entrada.
  • Duração = 30 ou maior — o módulo de I/O envia ao servidor a informação do novo estado sempre que houver uma transição de estado e, ciclicamente, 5 (cinco) segundos antes de expirar a duração.

Faça as alterações necessárias e clique em Salvar para confirmar.

Outputs​

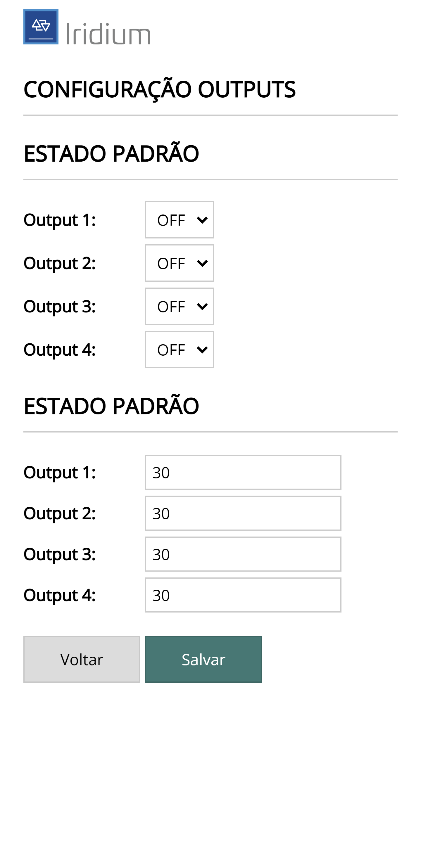

Tela de configuração das saídas de sinal (Outputs), com estado padrão e duração da informação

Nesta tela configura-se o estado padrão das saídas de sinal e o tempo de validade da informação:

  • Estado Padrão — estado padrão (default) de cada saída: OFF (desligado) ou ON (ligado).
  • Duração da informação — tempo (em segundos) de validade da informação, útil quando o módulo de I/O está conectado a um servidor através de um broker MQTT.

A Duração da informação segue a mesma lógica das entradas (0 para notificar apenas nas transições; 30 ou maior para notificar nas transições e ciclicamente antes de expirar a duração).

Faça as alterações necessárias e clique em Salvar para confirmar.

UARTs​

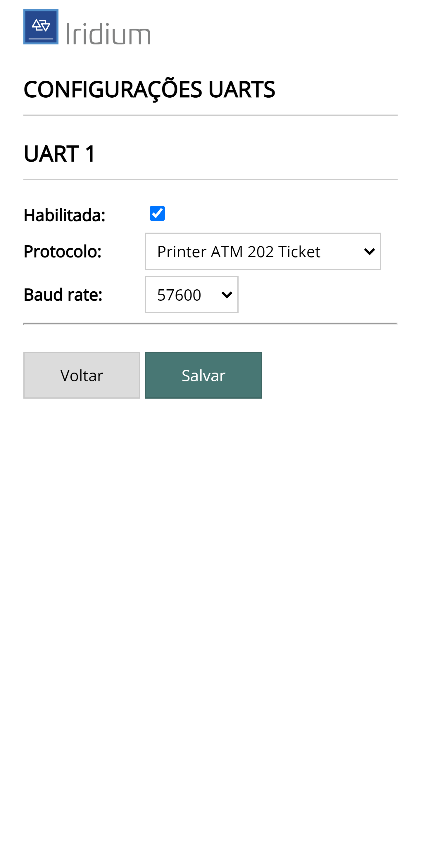

Tela de configuração do dispositivo conectado à UART

O módulo de I/O IRIDIUM possui porta de comunicação (UART) para conectar variados tipos de dispositivos, como impressoras.

Informe nesta tela que tipo de dispositivo será conectado na UART e clique em Salvar para confirmar.

Testes​

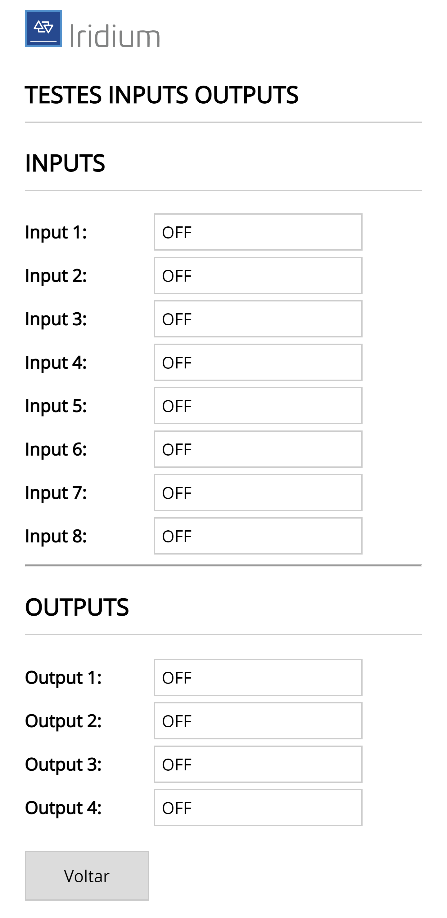

Tela de Testes do hardware (estado das entradas e saídas em tempo real)

Nesta tela pode-se verificar em tempo real o estado das entradas e saídas do módulo de I/O.

Clique em Voltar para retornar ao menu anterior.

Arquivos​

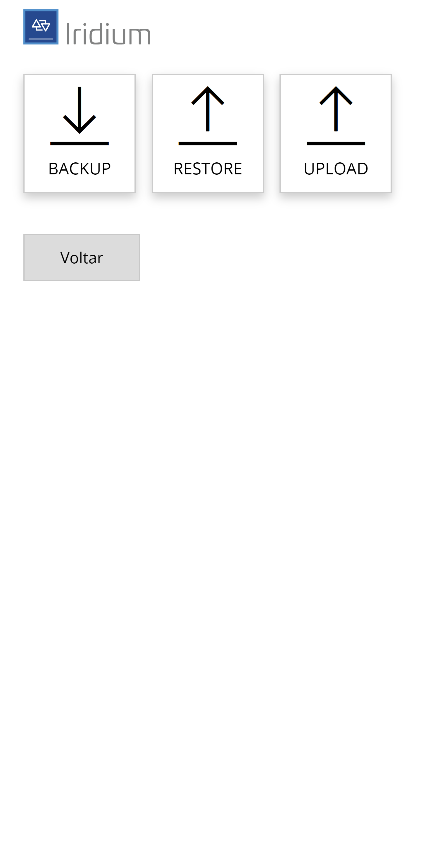

Menu de Arquivos (Backup, Restore, Upload)

O menu Arquivos dá acesso às seguintes telas:

  • Backup — cria e baixa um arquivo com todos os dados de configuração do módulo de I/O.
  • Restore — envia um arquivo de backup para restaurar as configurações.
  • Upload — envia um arquivo específico para o módulo de I/O.

Backup​

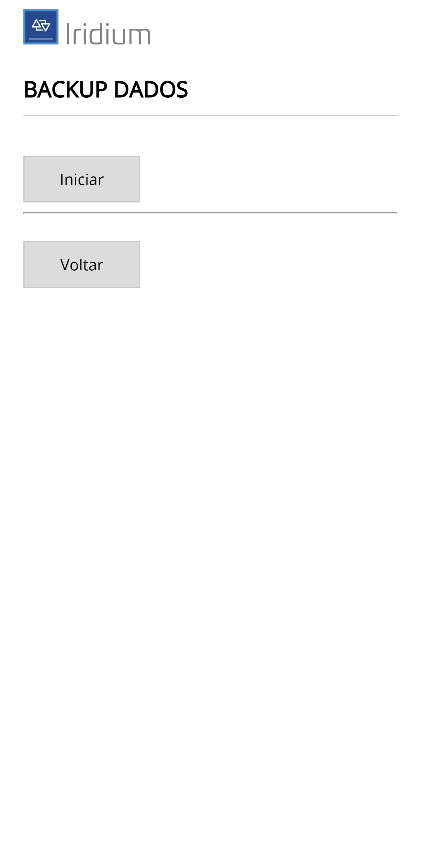

Tela de Backup (botão Iniciar para baixar a configuração)

Utilize esta tela para baixar um arquivo com todos os dados de configuração do módulo de I/O.

Clique em Iniciar para baixar o arquivo. Uma janela se abrirá solicitando o local onde salvá-lo. Esse arquivo poderá ser utilizado na função Restore quando desejar restaurar a configuração. Clique em Voltar para retornar ao menu anterior.

Restore​

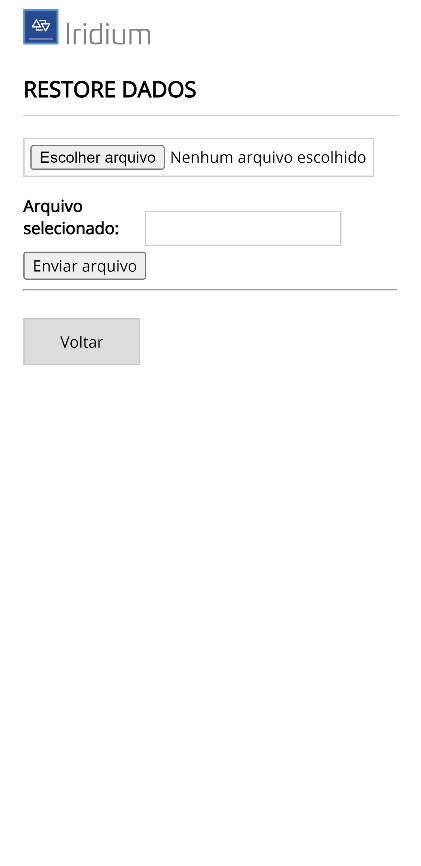

Tela de Restore (envio do arquivo de backup)

Utilize esta tela para enviar um arquivo com os dados de configuração do módulo de I/O. O arquivo deve estar no formato adequado, conforme criado na função Backup.

Clique em Escolher arquivo para selecioná-lo e em Enviar arquivo para iniciar a transferência. Clique em Voltar para retornar ao menu anterior.

Upload​

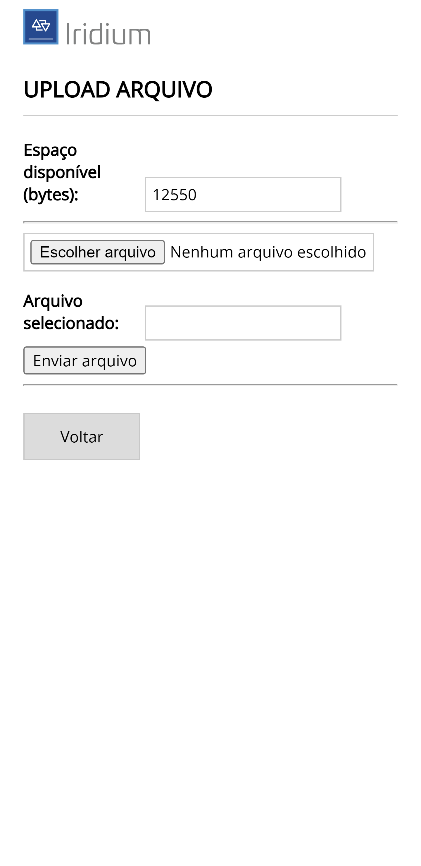

Tela de Upload (envio de arquivo específico ao módulo de I/O)

Utilize esta tela para enviar um arquivo específico para o módulo de I/O. Os arquivos devem estar no formato adequado. A tela apresenta o espaço atualmente disponível na memória do módulo de I/O.

Clique em Escolher arquivo para selecioná-lo e em Enviar arquivo para iniciar a transferência. Clique em Voltar para retornar ao menu anterior.

Upgrade​

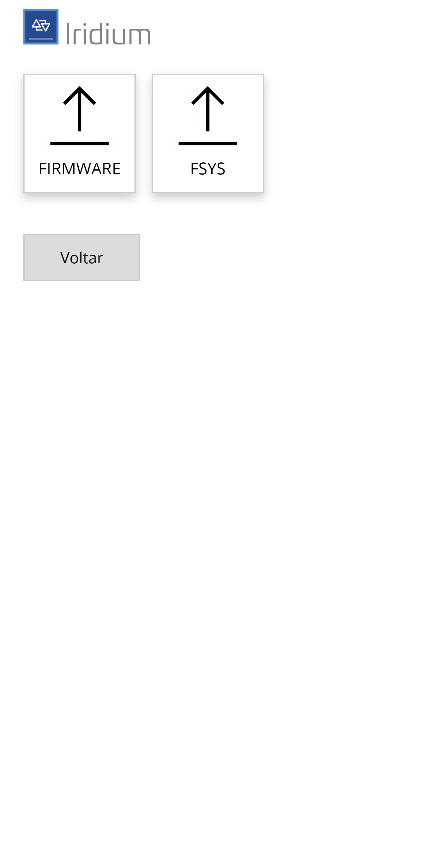

Menu de Upgrade (escolha entre FIRMWARE e FSYS)

Esta função permite enviar ao equipamento uma nova versão de firmware quando necessário. Há dois tipos de atualização:

  • FIRMWARE — atualização do código executável.
  • FSYS — atualização do sistema de arquivos.

Em algumas situações é necessário realizar as duas atualizações. Escolha o tipo clicando sobre o botão específico ou clique em Voltar para retornar ao menu inicial.

Upgrade FIRMWARE​

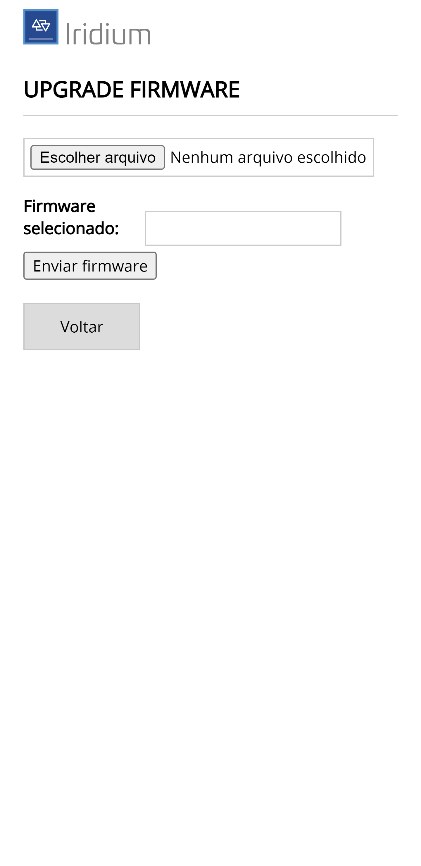

Tela de Upgrade FIRMWARE (seleção e envio do firmware)

Através desta tela seleciona-se um arquivo com uma nova versão de firmware para atualizar o dispositivo.

Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo firmware para iniciar o envio.

Reinicialização automática

Ao final da atualização, o equipamento será reinicializado automaticamente. Como voltará a operar no modo de operação normal, o Access Point será desativado. Para voltar ao modo de configuração, refaça o procedimento descrito em Ativando o modo Configuração.

Upgrade FSYS​

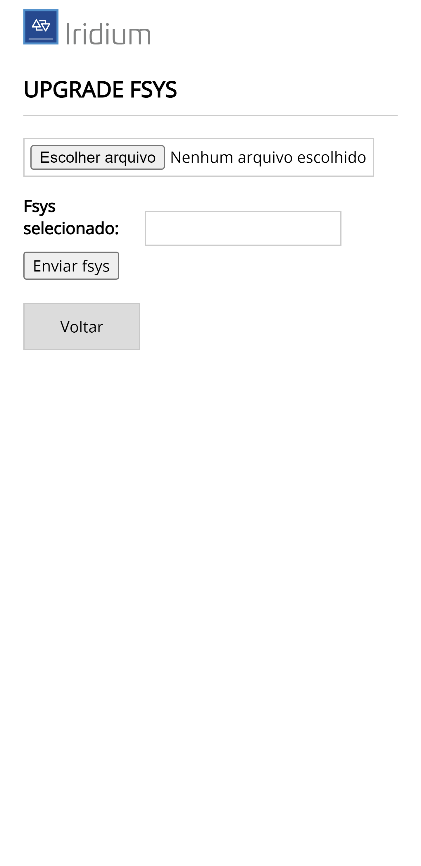

Tela de Upgrade FSYS (seleção e envio do sistema de arquivos)

Através desta tela seleciona-se um arquivo com uma nova versão do sistema de arquivos (FSYS) para atualizar o dispositivo.

Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo fsys para iniciar o envio.

Reinicialização automática

Ao final da atualização, o equipamento será reinicializado automaticamente. Como voltará a operar no modo de operação normal, o Access Point será desativado. Para voltar ao modo de configuração, refaça o procedimento descrito em Ativando o modo Configuração.

Info​

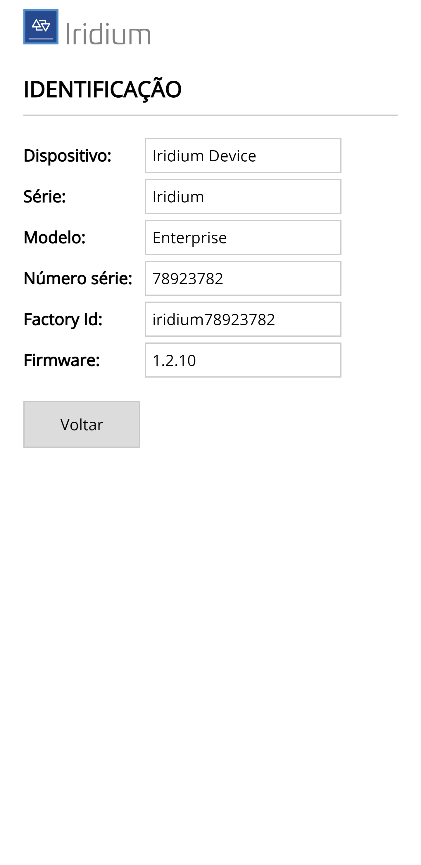

Tela de Info (informações técnicas do módulo de I/O)

Nesta página são apresentadas informações técnicas sobre o módulo de I/O:

  • Dispositivo — tipo de dispositivo.
  • Série — série do dispositivo.
  • Modelo — modelo do dispositivo.
  • Número de série — número de série de fabricação.
  • Factory ID — identificação de fábrica.
  • Firmware — versão do firmware.

Reboot​

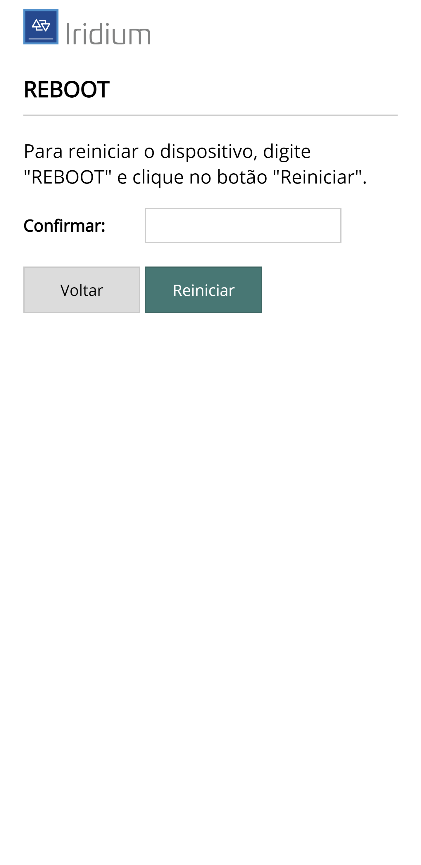

Tela de Reboot (campo de confirmação para reiniciar)

Nesta página é possível reiniciar o IRIDIUM remotamente.

Digite REBOOT em letras maiúsculas no campo de confirmação e clique no botão Reiniciar.
