Manual de Instalação - Gateway Kalium
O Kalium foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.
Este manual orienta o projetista ou instalador para a especificação e a instalação das conexões elétricas do gateway de comunicação Kalium.
Alimentação Elétrica

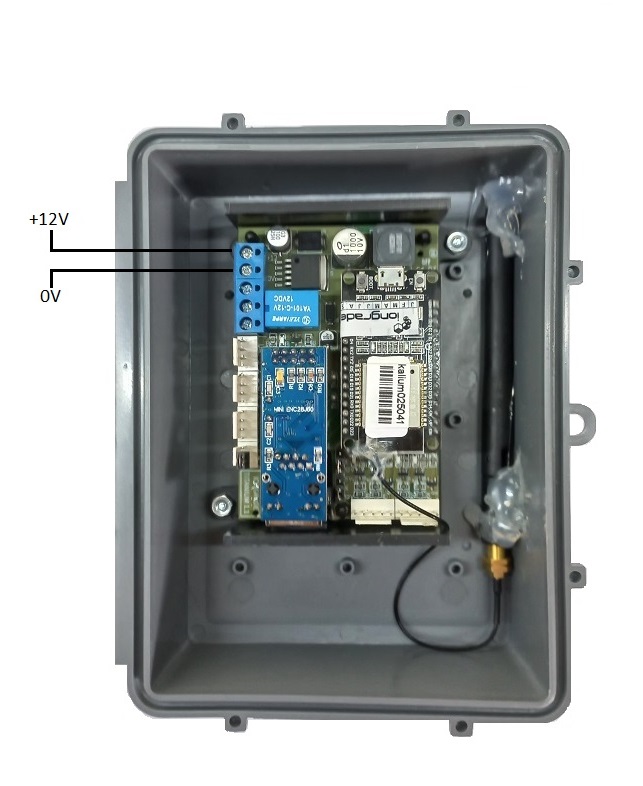

A alimentação do gateway deve ser feita com 12 VCC ±5%. O consumo é de até 700 mA.
| Especificação | Valor |
|---|---|
| Tensão de alimentação | 12 VCC ±5% |
| Consumo | até 700 mA |
Utilize fonte de alimentação estabilizada e dimensionada para suportar o gateway e a carga ligada ao relé de alarme.
Conexão do Relé de Alarme

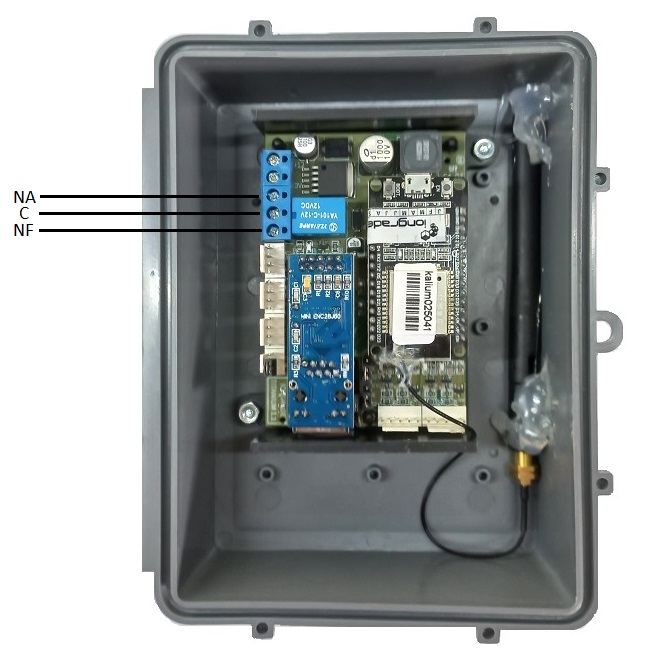

O relé do gateway pode energizar cargas com as seguintes capacidades:
| Especificação | Valor |
|---|---|
| Carga AC | 1A / 120VAC |
| Carga DC | 2A / 30VDC |
Observe estes limites para garantir a integridade e a vida útil do contato do relé.
O relé é acionado quando um beacon pertencente a um UID marcado como alarme for detectado pelas antenas Scandium. Dessa forma, o gateway pode sinalizar localmente situações de alarme/pânico associadas a beacons específicos da instalação.
Botões e LEDs

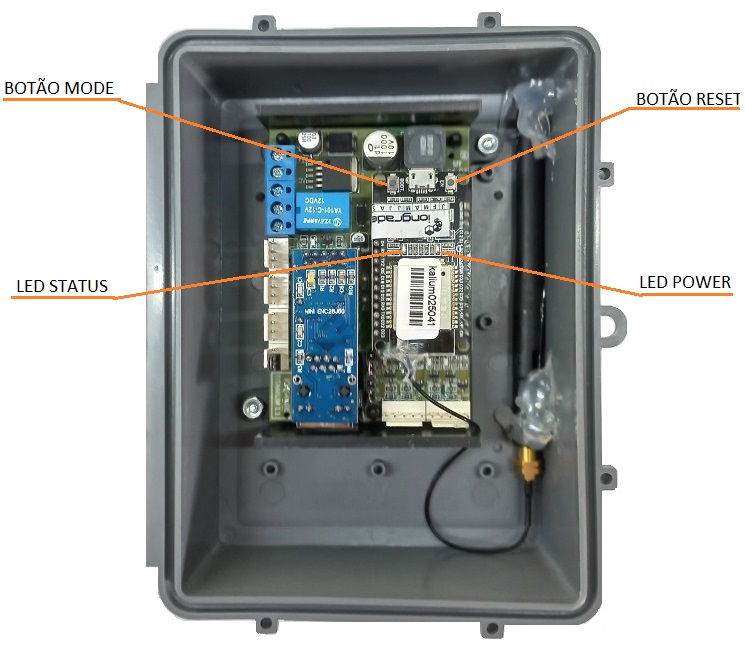

O gateway possui dois botões que permitem forçar um reset (boot) ou a colocação em modo de configuração. Conta também com LEDs que mostram o estado da alimentação e da comunicação do equipamento.
| Botão | Função |
|---|---|
| RESET | Força o reset (boot). Pressione rapidamente para sair do modo de configuração. |
| MODE | Coloca o gateway em modo de configuração. Mantenha pressionado por 8 segundos. |
| LED | Função |
|---|---|
| POWER | Indica a alimentação do equipamento. |
| STATUS | Mostra o estado geral da comunicação do gateway. |
Para colocar o gateway no modo de configuração, mantenha pressionado o botão MODE durante 8 segundos. Para forçar o reset (sair do modo de configuração), basta pressionar rapidamente o botão RESET.
Interpretação do LED STATUS
Quando o gateway está em modo de operação, o LED STATUS fornece informações sobre o estado geral da comunicação. A cada três segundos é iniciada uma série de até quatro piscadas rápidas. Quando forem contadas quatro piscadas em cada ciclo, a situação está normal. Na série de piscadas, o significado de cada uma é o seguinte:
| Piscada | Significado |
|---|---|
| 1 | O gateway está em modo de operação |
| 2 | Conexão com a rede Ethernet está OK |
| 3 | Conexão com o Broker do sistema está OK |
| 4 | Comunicação com o servidor do sistema está OK |
A verificação dessas condições por meio do LED STATUS auxilia bastante durante a instalação e a manutenção do equipamento, para a localização de falhas de comunicação.
Quando o gateway está em modo de configuração, o LED STATUS pisca de forma rápida e incessante, indicando que o modo de configuração está ativo.
Próximos Passos
- Visão Geral — arquitetura do sistema mesh, beacons suportados e especificações
