Manual de Instalação - Controladora Neon

Este manual orienta o projetista ou instalador para a instalação física e as conexões elétricas da controladora de acesso Neon.

Alimentação Elétrica

A alimentação da controladora deve ser feita com 12 VCC ±5%. O consumo, sem os leitores e módulos adicionais, é de 120 mA.

Especificação	Valor
Tensão de alimentação	12 VCC ±5%
Consumo (sem periféricos)	120 mA

Importante

Utilize fonte de alimentação estabilizada e dimensionada para suportar a controladora e todos os periféricos conectados (leitores, fechaduras, etc.).

Conexões dos Leitores de Cartões

A controladora Neon possui interfaces para dois leitores do tipo ABATrack ou Wiegand.

Para cada leitor há um jumper para seleção da tensão de alimentação (JP1 e JP2), com opções de 5VCC ou 12VCC.

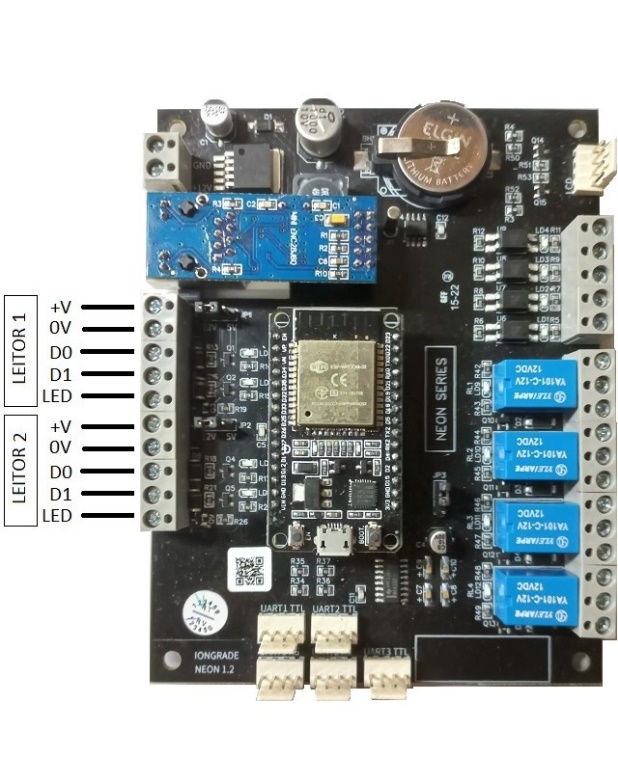

Pinagem dos Leitores

Leitor 1:

Pino	Sinal
+V	Alimentação positiva
0V	GND
D0	Data 0
D1	Data 1
LED	Controle do LED

Leitor 2:

Pino	Sinal
+V	Alimentação positiva
0V	GND
D0	Data 0
D1	Data 1
LED	Controle do LED

Seleção de Tensão dos Leitores

Para cada leitor há um jumper para seleção da tensão de alimentação:

• JP1: seleção de tensão do Leitor 1
• JP2: seleção de tensão do Leitor 2

Opções disponíveis:

• 5VCC
• 12VCC

Dica

Na placa de circuito impresso estão identificadas, junto aos jumpers, as posições de cada opção de tensão (12V ou 5V).

Conexões dos Sensores e Botões de Comando

As entradas de sinal devem ser utilizadas para:

• REX (Request to Exit): botões de comando
• DOOR SWITCH: sensores de estado de portas
• PAS SWITCH: sensores de giro de catracas

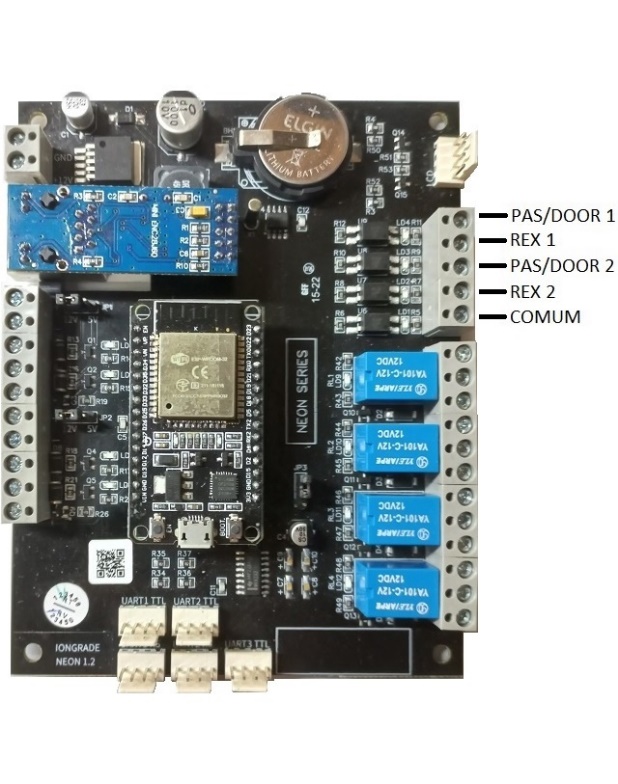

Pinagem das Entradas

Borne	Função
PAS/DOOR 1	Sensor de passagem/porta - Canal 1
REX 1	Botão de saída - Canal 1
PAS/DOOR 2	Sensor de passagem/porta - Canal 2
REX 2	Botão de saída - Canal 2
COMUM	Comum (GND)

Importante

Os sensores conectados nestas entradas devem ser do tipo contato seco, livres de potencial.

Conexões dos Relés de Comando

A controladora possui quatro relés de comando com as seguintes capacidades:

Especificação	Valor
Carga AC	1A / 120VAC
Carga DC	2A / 30VDC

Atenção

Observe estes limites para garantir a integridade e a vida útil dos contatos dos relés.

Função dos Relés

Os relés LOCK são acionados quando há uma liberação de acesso pelo controlador; os relés ALRM são acionados quando há uma solicitação de acesso negada. Os ajustes de tempo de acionamento são feitos na etapa de configuração.

Relé	Canal	Função
LOCK 1	Canal 1	Acionado na liberação de acesso
ALRM 1	Canal 1	Acionado em acesso negado
LOCK 2	Canal 2	Acionado na liberação de acesso
ALRM 2	Canal 2	Acionado em acesso negado

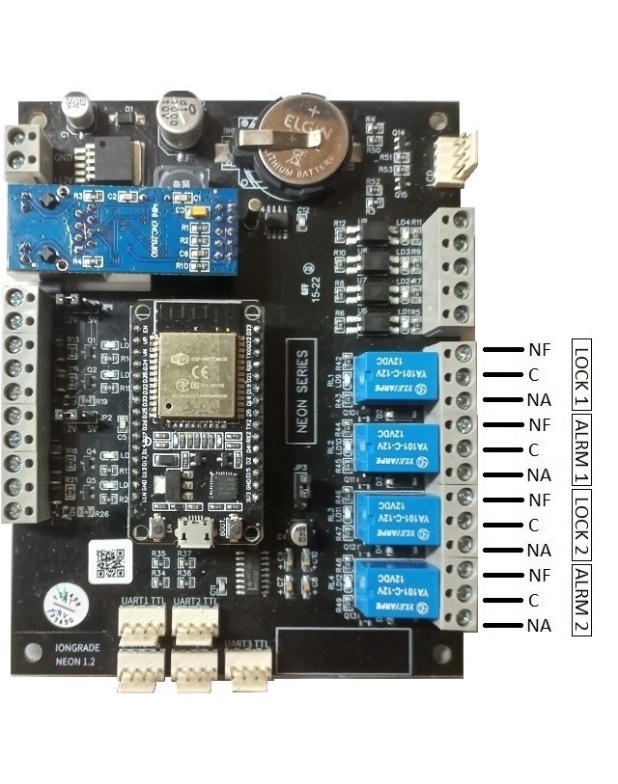

Pinagem dos Relés

Cada relé possui três terminais:

Terminal	Função
NF	Normalmente Fechado
C	Comum
NA	Normalmente Aberto

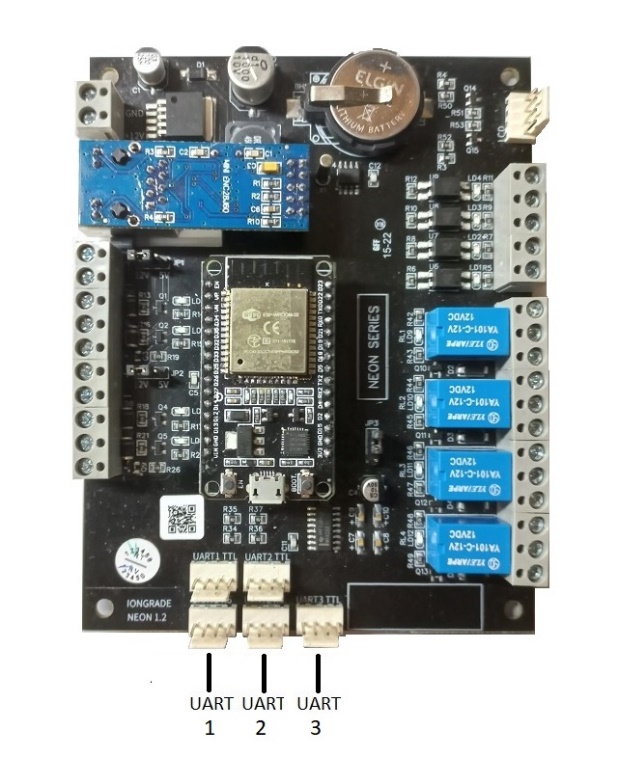

Portas Seriais (UARTs)

A controladora possui três portas seriais de comunicação. As portas UART1 e UART2 estão disponíveis para conexão de dispositivos variados e configuráveis — cada uma com dois conectores, um com nível TTL de 5V e outro com nível elétrico RS232. A UART3 é utilizada para dispositivos especiais (ex.: IODINE com urna recolhedora de cartões de visitantes) e opera com nível TTL em 3.3VCC.

UART	Função	Nível de Sinal
UART1	Dispositivos configuráveis	TTL 5V ou RS232
UART2	Dispositivos configuráveis	TTL 5V ou RS232
UART3	Dispositivos especiais (ex.: urna recolhedora)	TTL 3.3V

Terceiro leitor via UART3

É possível adicionar um terceiro leitor ao controlador — caso típico de catraca com urna recolhedora de cartões de visitantes — utilizando a UART3 em conjunto com um módulo IODINE. Como a UART3 opera em TTL 3.3V e a saída do IODINE é RS232, a ligação requer um conversor de nível RS232/TTL. Consulte a página Terceiro Leitor para o procedimento completo, a pinagem e a tabela de interligação.

Pinagem dos Conectores Seriais

Pino	Sinal
1	+VCC
2	TX
3	RX
4	GND

Dispositivos Compatíveis

As UARTs podem ser utilizadas para conectar:

• Módulos de leitura de QR Code
• Módulos Bluetooth
• Scanners biométricos
• Impressoras
• Urna recolhedora de cartões (IODINE)

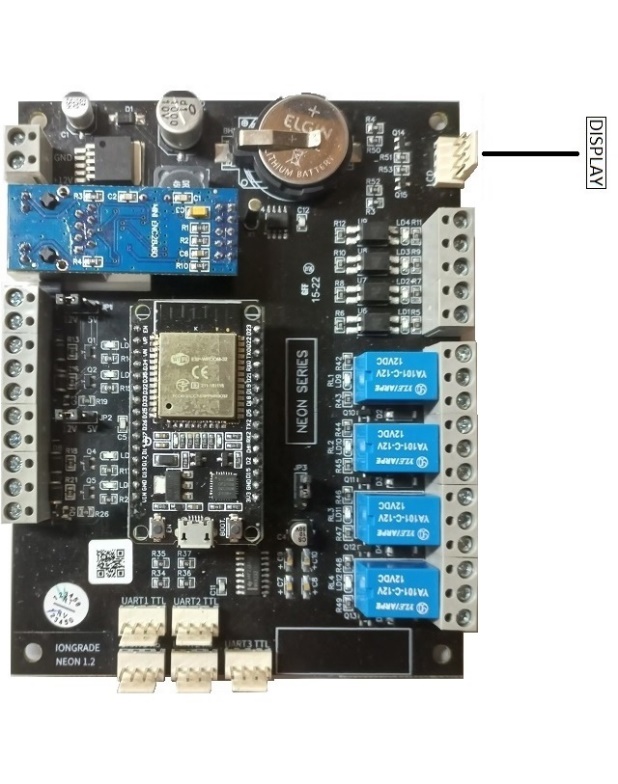

Display LCD

A controladora está preparada para a conexão de um módulo display (LCD) com comunicação I2C. O nível elétrico dos sinais é TTL em 5VCC.

Pino	Sinal
1	GND
2	+5VCC
3	SCL
4	SDA

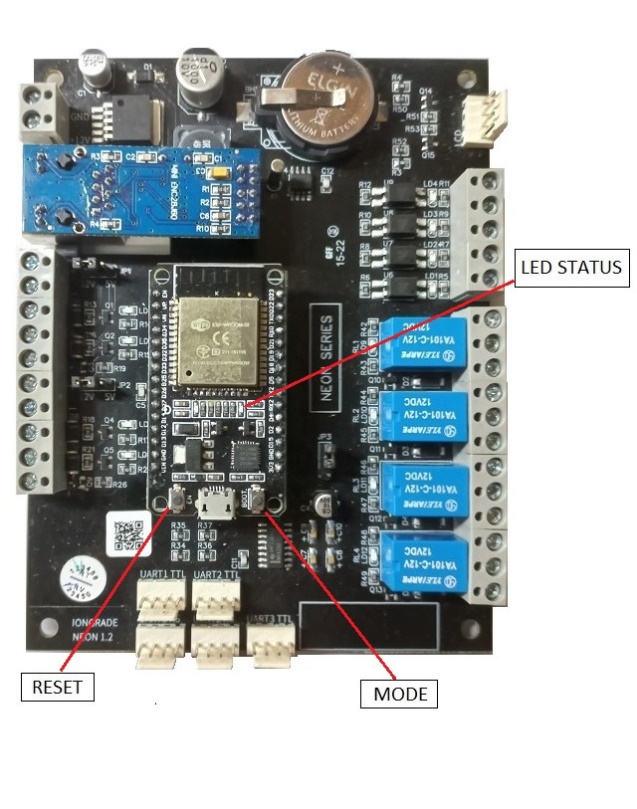

Botões e Indicadores

Botão RESET — força o reinício (boot) do controlador. Pressione rapidamente para sair do modo configuração.

Botão MODE — coloca o controlador em modo de configuração. Mantenha pressionado por 5 segundos.

LED STATUS — fornece informações sobre o estado geral da comunicação.

Interpretação do LED STATUS

Quando o controlador está em modo de operação, o LED STATUS fornece informações sobre o estado geral da comunicação. A cada dois segundos é iniciada uma série de até quatro piscadas rápidas:

Piscada	Significado
1	Controlador em modo de operação
2	Conexão com a rede (Ethernet/WiFi) OK
3	Conexão com o Broker MQTT OK
4	Comunicação com o servidor OK

Diagnóstico

Quando forem contadas quatro piscadas em cada ciclo, a situação está normal. Esta verificação auxilia bastante durante a instalação e manutenção para a localização de falhas de comunicação.

Iniciando a Configuração

O controlador Neon é configurado através de um navegador (browser). Para iniciar a configuração, siga os passos abaixo.

1. Ativar o Modo Configuração

1. Mantenha pressionado o botão MODE durante 5 segundos.
2. O controlador inicializará automaticamente no modo Configuração.
3. O LED STATUS permanecerá piscando rapidamente, indicando que o modo está ativo.
4. O controlador ativa um ponto de acesso WiFi (modo AP) e passa a aceitar conexões.

2. Conectar na Rede WiFi do Controlador

O ponto de rede WiFi criado pelo controlador possui um nome (SSID) único e exclusivo para cada controlador:

• Formato: neon + código de identificação
• Exemplos: neon7512208F, neon89C0CF6A

3. Acessar a Interface de Configuração

1. Conecte-se na rede WiFi do controlador.

2. Abra o navegador e acesse: http://192.168.4.1

3. Informe as credenciais padrão:

   • Usuário: admin
   • Senha: neonpwd

A partir daqui, consulte o Manual de Operação para configurar cada tela do controlador.

Diagrama de Conexões

                    CONTROLADORA NEON
    ┌─────────────────────────────────────────────────┐
    │                                                 │
    │  ALIMENTACAO           RELES                    │
    │  ┌───────┐            ┌───────────────────┐     │
    │  │ 0V    │            │ NF  C  NA │ LOCK1 │     │
    │  │ +12V  │            │ NF  C  NA │ ALRM1 │     │
    │  └───────┘            │ NF  C  NA │ LOCK2 │     │
    │                       │ NF  C  NA │ ALRM2 │     │
    │  LEITORES             └───────────────────┘     │
    │  ┌───────────┐                                  │
    │  │ +V 0V D0  │ LEITOR 1   ENTRADAS              │
    │  │ D1 LED    │           ┌──────────────┐       │
    │  ├───────────┤           │ PAS/DOOR 1   │       │
    │  │ +V 0V D0  │ LEITOR 2  │ REX 1        │       │
    │  │ D1 LED    │           │ PAS/DOOR 2   │       │
    │  └───────────┘           │ REX 2        │       │
    │                          │ COMUM        │       │
    │  UARTS                   └──────────────┘       │
    │  ┌─────────┐                                    │
    │  │ UART 1  │ TTL/RS232   DISPLAY                │
    │  │ UART 2  │ TTL/RS232  ┌──────────┐            │
    │  │ UART 3  │ TTL 3.3V   │ I2C      │            │
    │  └─────────┘            └──────────┘            │
    │                                                 │
    │  [RESET]  [MODE]  (LED STATUS)                  │
    │                                                 │
    └─────────────────────────────────────────────────┘

Recomendações de Instalação

1. Localização: instale a controladora em local protegido de intempéries.
2. Ventilação: garanta ventilação adequada para a dissipação de calor.
3. Aterramento: conecte o sistema de aterramento adequadamente.
4. Cabeamento: utilize cabos blindados para leitores em ambientes com interferência.
5. Proteção: considere o uso de protetores de surto na alimentação.

Próximos Passos

Após completar a instalação física, consulte o Manual de Operação para configurar o controlador.
