Terceiro Leitor - Controladora Neon
Este manual orienta como adicionar um terceiro leitor ao controlador de acesso Neon.
Quando Usar um Terceiro Leitor
Há situações em que é necessário utilizar um terceiro leitor no controlador de acesso Neon. São os casos onde deve-se controlar uma catraca com urna recolhedora de cartões de visitantes.
O terceiro leitor é adicionado através da UART3 do controlador, utilizando um módulo IODINE e um conversor de nível elétrico RS232/TTL. Os passos a seguir descrevem o procedimento completo.
O leitor da urna deve ser conectado na posição do leitor 3. A definição do modo de bloqueio (ex.: Catraca com leitores unidirecionais) é feita na tela Acesso → Bloqueio — veja o Manual de Operação.
1. Adicionando o Módulo IODINE

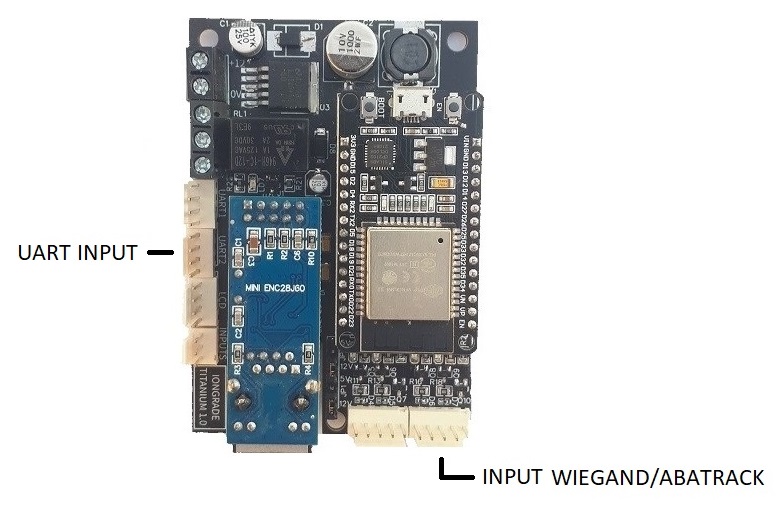

Usa-se um módulo IODINE, onde se liga o terceiro leitor. A tecnologia do leitor pode ser ABATrack/Wiegand ou Serial (UART) — o módulo IODINE aceita todas estas tecnologias. Consulte o manual do equipamento IODINE para mais detalhes.
2. Configurando a Saída de Dados do Módulo IODINE

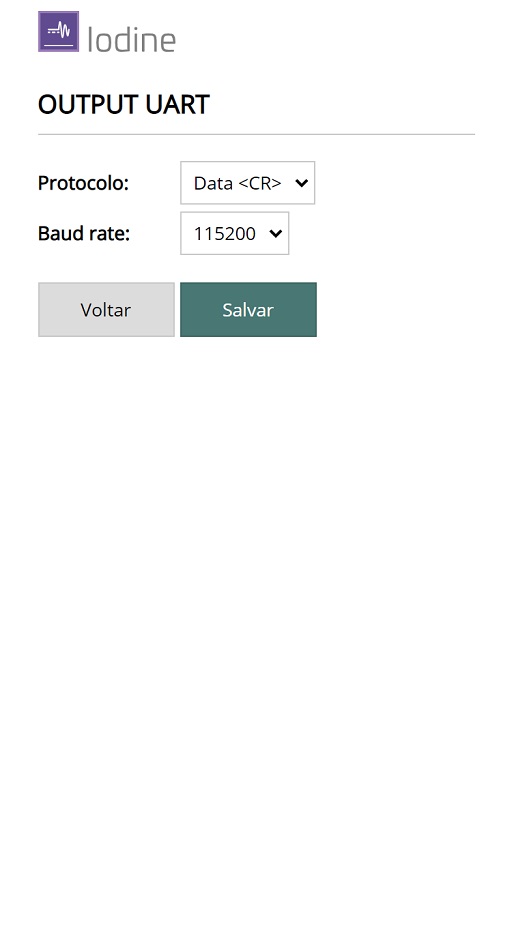

A saída de dados (OUTPUT UART) do módulo IODINE deve ser configurada para operar no protocolo DATA<CR> e baud rate 115200.
| Parâmetro | Valor |
|---|---|
| Protocolo | DATA<CR> |
| Baud rate | 115200 |
3. Configurando a Entrada de Dados do Controlador Neon

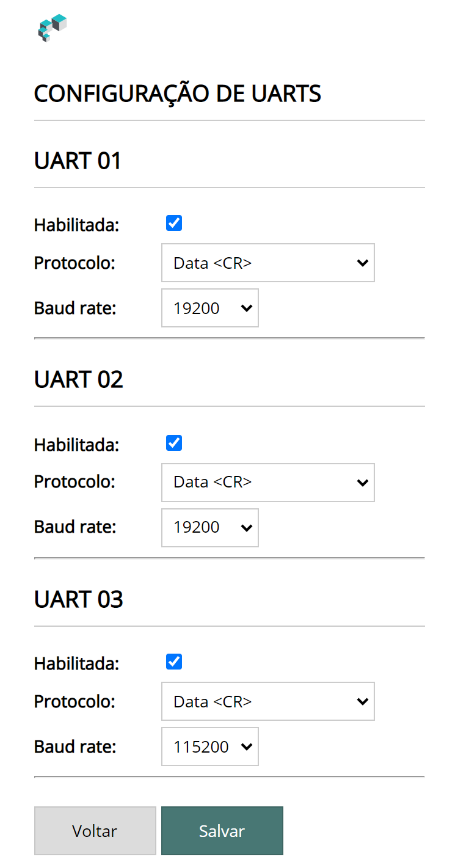

A UART3 do controlador Neon deve estar habilitada e configurada para operar no protocolo DATA<CR> e baud rate 115200. A configuração é feita na tela Hardware → UARTs (veja o Manual de Operação).
| Parâmetro | Valor |
|---|---|
| Protocolo | DATA<CR> |
| Baud rate | 115200 |

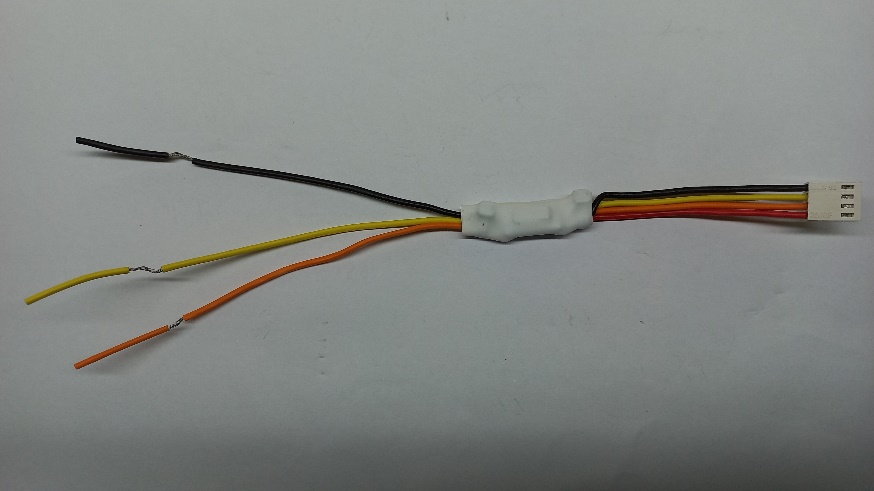

4. O Conversor de Nível Elétrico RS232/TTL
O nível de sinal elétrico da UART3 do controlador Neon é TTL de 3.3V, enquanto a interface OUTPUT UART do módulo IODINE tem nível elétrico no padrão RS232. Para ligar os equipamentos é necessário fazer a conversão dos sinais elétricos, feita através de um conversor RS232/TTL.
O lado do conector do conversor deve ser ligado na UART3 TTL do controlador Neon. O lado dos fios tem a seguinte identificação:
| Fios | Sinal |
|---|---|
| Preto | GND |
| Amarelo | RX |
| Laranja | TX |
5. Conectando o Conversor RS232/TTL no Controlador Neon

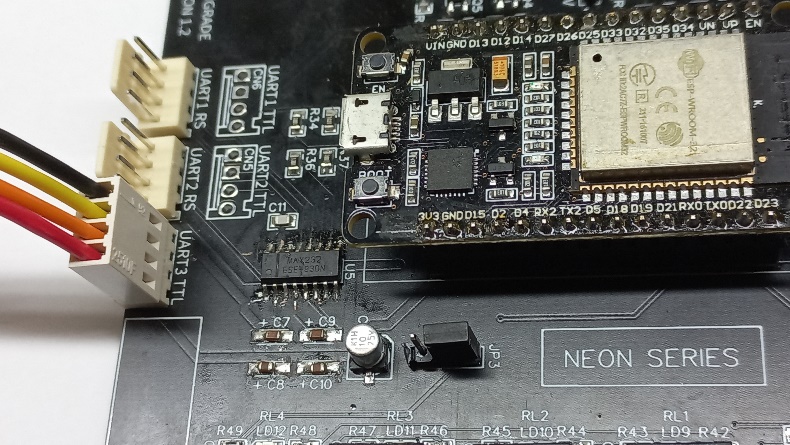

Ligue o conversor RS232/TTL na UART3 do controlador Neon (lado do conector).
O lado dos fios do conversor tem nível elétrico RS232 e deve ser interligado ao módulo IODINE no conector UART OUTPUT.

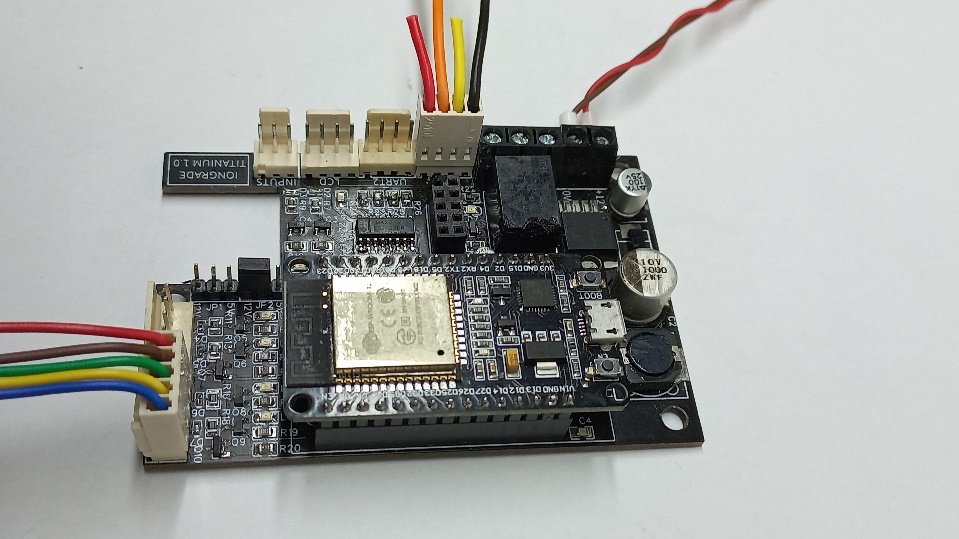

O módulo IODINE é fornecido com um rabicho que possui um conector KK de 4 vias para se conectar à UART.
Do lado da IODINE, apenas os fios Preto (GND) e Laranja (TX da IODINE) serão utilizados — os demais devem ser cortados e isolados. Para esta ligação pode-se usar um cabo manga de bitola 24 AWG ou maior.

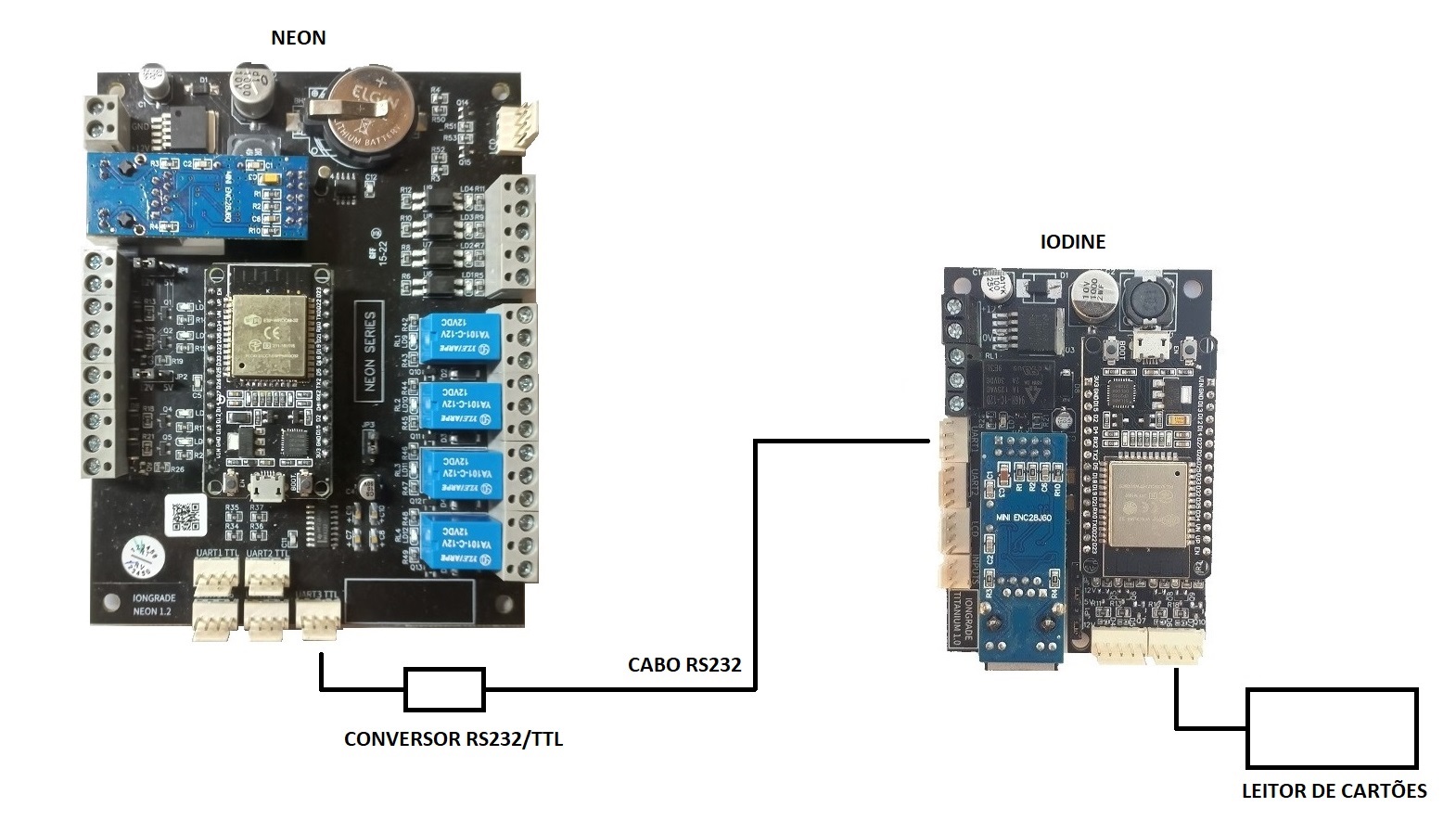

6. Visão Geral da Interligação
A saída de dados OUTPUT UART do módulo IODINE é interligada na UART3 do controlador Neon usando o conversor de nível elétrico RS232/TTL.
A conexão dos fios de saída do conversor (cabo RS232) ao módulo IODINE deve ser feita conforme a tabela:
| Fios do conversor | Sinal | Onde ligar na IODINE |
|---|---|---|
| Preto | GND | Ligar no Preto (GND) |
| Amarelo | RX | Ligar no Laranja (TX) |
| Laranja | TX | Não ligar |
