Controladora de Acesso Neon
O controlador de acesso Neon conta com os mais modernos recursos tecnológicos para oferecer a melhor relação custo/benefício nos projetos de sistemas de controle de acesso.
Visão Geral
Planejada para operar com protocolos de comunicação da tecnologia IoT, a Neon permite uma fácil integração com os mais diversos sistemas de controle de acesso.

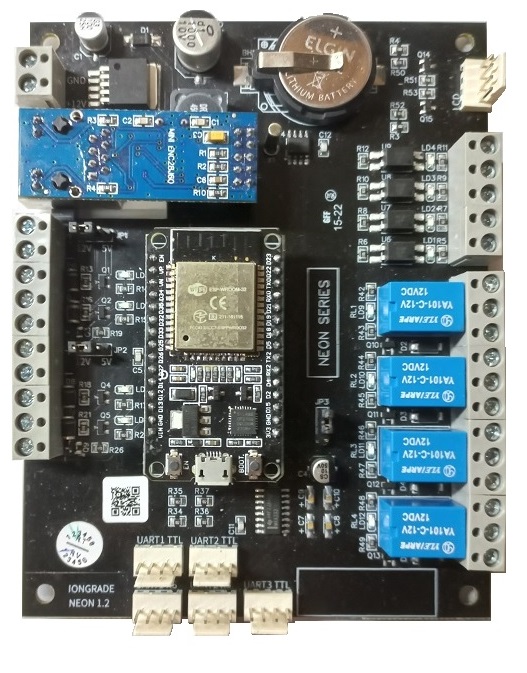

O hardware foi projetado para operar com segurança e confiabilidade nas mais diversas condições ambientais. Conta com circuitos eletrônicos especialmente projetados para garantia dos componentes contra descargas elétricas. As entradas de sinal são construídas com acopladores óticos que isolam totalmente os sensores dos circuitos internos do controlador.
Pode conectar-se à rede de comunicação com tecnologia wireless (WiFi) ou através de cabo UTP Ethernet 10/100-Base-T. Possui relógio interno de grande precisão e pode ser configurada para acesso a um servidor NTP externo.
O controlador tem internamente um servidor HTTP e sua configuração é feita através de um navegador. Possui interfaces para dois leitores de cartão, portas seriais e uma conexão para display. Aceita leitores ABATrack/Wiegand, scanners QR Code, módulo Bluetooth e módulo de áudio. É alimentada por tensão de 12VCC.
Está preparada para controlar catracas, uma ou duas portas e portões do tipo clausura — o modo de controle é configurável.
A Neon aceita a conexão de até três leitores: dois leitores ABATrack/Wiegand ligados diretamente às interfaces de leitor e um terceiro leitor adicionado via UART3 com o módulo IODINE — aplicação típica em catracas com urna recolhedora de cartões de visitantes. Veja a página Terceiro Leitor.
A controladora mantém ainda uma lista de contingência local de até 100 mil usuários, permitindo a tomada de decisão de acesso mesmo em situações de falha de comunicação com o servidor.
Principais Características
- Conectividade IoT: WiFi (Wireless) ou Ethernet 10/100-Base-T (RJ45)
- Até três leitores: dois leitores ABATrack/Wiegand + um terceiro leitor via UART3 (módulo IODINE)
- Portas seriais (UARTs): para scanners QR Code, módulos Bluetooth, biometria, etc.
- Lista de contingência local: até 100 mil usuários armazenados na memória do controlador
- Quatro relés de comando: LOCK1, LOCK2, ALRM1, ALRM2
- Display LCD: conexão I2C para módulo display
- Relógio interno: alta precisão com suporte a servidor NTP
- Servidor HTTP interno: configuração via navegador web
- Alimentação: 12VCC
Especificações Técnicas
| Especificação | Valor |
|---|---|
| Alimentação | 12 VCC ±5% |
| Consumo | ≈120 mA (placa, sem periféricos) / até 350 mA (nominal com módulos) |
| Conexão de rede | WiFi ou Ethernet 10/100-Base-T |
| Leitores de cartão | 2x (ABATrack/Wiegand) + 1 leitor adicional via UART3 (módulo IODINE) |
| Portas seriais | 3x UARTs (UART1 e UART2 configuráveis, TTL 5V/RS232; UART3 TTL 3.3V) |
| Relés de saída | 4x (1A/120VAC ou 2A/30VDC) |
| Entradas de sinal | REX1, REX2, PAS/DOOR1, PAS/DOOR2 |
| Display | LCD I2C (5VCC) |
| Tensão dos leitores | selecionável 5VCC ou 12VCC (jumper) |
Modos de Operação
A controladora Neon está preparada para controlar diversos tipos de dispositivos. O modo é definido na tela Acesso → Bloqueio (veja o Manual de Operação):
- Catraca com leitores unidirecionais: leitor de entrada, de saída e urna recolhedora
- Catraca com leitor bidirecional: leitor bidirecional + urna recolhedora
- Uma porta: leitor na entrada e na saída
- Duas portas com leitores unidirecionais: controle de duas portas independentes
- Duas portas intertravadas (clausura): abertura de uma porta só com a outra fechada
- Porta intertravada combo: clausura com sinal externo
- Duas cancelas com passagem automática
- Bloqueio com retardo: porta com temporização de abertura
- Registro (logger): apenas registro de passagem, sem controle
Conceito de Canais e Ports
O controlador Neon opera com o conceito de canais e ports.
Canais
O controlador possui dois canais de controle. Pode-se habilitar um usuário para acesso em cada canal separadamente. Os dois leitores de cartões estão diretamente associados aos canais 1 e 2.
| Canal | Entradas de Sinal | Relés |
|---|---|---|
| Canal 1 | REX1, PAS/DOOR1 | LOCK1, ALRM1 |
| Canal 2 | REX2, PAS/DOOR2 | LOCK2, ALRM2 |
Ports
O conceito de Port controla a entrada de identificadores de usuários. Cada port representa uma origem de identificação possível em cada canal:
| Port | Canal 1 | Canal 2 |
|---|---|---|
| 1 | Leitor 1 | Leitor 2 |
| 2 | UART 1 | UART 2 |
| 3 | Web 1 | Web 2 |
| 4 | MQTT 1 | MQTT 2 |
| 5 | QR Code 1 | QR Code 2 |
Desta forma, o software de controle pode habilitar/desabilitar um usuário em ports/canais de acordo com a necessidade.
Exemplos:
- Um usuário pode ser habilitado para passar por um canal exclusivamente utilizando identificação do tipo QR Code.
- Um usuário pode ser habilitado para passar por um canal utilizando cartão de aproximação ou leitor Bluetooth ligado na UART do canal.
Compatibilidade
A controladora Neon é compatível com:
- Sistema Accelero
- Protocolo Wiegand (26 bits standard e outros formatos)
- Protocolo ABATrack
- Scanners QR Code
- Módulos Bluetooth
- Leitores biométricos
- Protocolo MQTT
- Comunicação UDP
Próximos Passos
- Manual de Instalação — conexões elétricas e instalação física
- Manual de Operação — configuração e operação do equipamento
- Terceiro Leitor — adição de um terceiro leitor via UART3 e módulo IODINE
