Manual de Instalação - Monitor de Ruídos Palladium

Produto descontinuado

O Palladium foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.

Este manual orienta a instalação física e o primeiro acesso ao monitor de ruídos Palladium. A instalação é extremamente simples: ligado à tomada, o equipamento já entra em funcionamento e passa a armazenar as informações do nível de som do ambiente.

Alimentação Elétrica

Para colocar o Palladium em operação, basta conectá-lo à tomada elétrica através da fonte de alimentação fornecida junto com o aparelho. A fonte é bivolt, podendo ser usada em instalações de 110 VAC ou 220 VAC.

Especificação	Valor
Tensão de alimentação	5 VCC
Consumo	250 mA
Fonte	Bivolt (110 / 220 VAC)

Operação imediata

Assim que é conectado à tomada, o Palladium já está em funcionamento, armazenando as medições do nível de som do ambiente — mesmo antes de qualquer configuração.

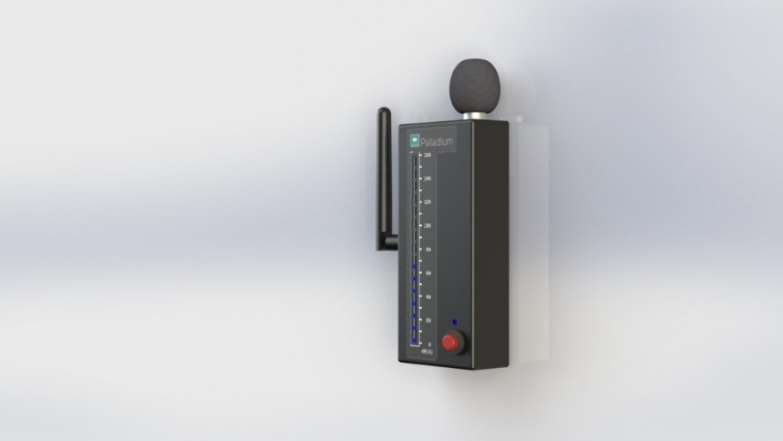

Montagem e Posicionamento

O microfone de medição fica na parte frontal do equipamento, protegido por uma espuma anti-vento. Um bom posicionamento é essencial para que as medições representem fielmente o ruído do ambiente que se deseja monitorar.

Recomendações para o posicionamento:

• Oriente o microfone frontal em direção à área cujo ruído se deseja monitorar, sem obstáculos imediatos à frente.
• Instale o equipamento no ambiente que será medido (por exemplo, dentro do salão de festas, da sala de telemarketing, etc.), evitando posicioná-lo atrás de portas, dentro de armários ou em locais isolados acusticamente do ambiente real.
• Evite fontes de vento direto sobre o microfone (saídas de ar-condicionado, ventiladores), que podem interferir na medição apesar da espuma anti-vento.
• Mantenha a fonte de alimentação acessível, pois desligar e religar a fonte é o procedimento usado para reinicializar o equipamento após algumas configurações.

Frontal: Bargraph, LED e Botão

A parte frontal do Palladium possui um bargraph, um indicador tipo LED e um botão.

Bargraph

O bargraph apresenta em escala o nível de sinal sonoro dB(A) que está sendo medido no momento. A cor muda em função do nível de ruído medido e dos limites configurados:

Cor	Significado
Azul	Ruído dentro das condições normais
Laranja	Ruído próximo do limite máximo (80%)
Vermelho	Ruído acima do limite estabelecido

LED de status

O LED pisca uma certa quantidade de vezes a cada dois segundos, indicando o estado da comunicação em que o Palladium se encontra:

Piscadas	Significado
1 piscada	Sem conexão WiFi
2 piscadas	Conectado na rede WiFi
3 piscadas	Conectado na rede WiFi e ao Palladium Cloud

Botão

O botão tem dupla funcionalidade:

Acionamento	Função
Toque curto	Reconhece o alarme: desliga a buzina e registra o reconhecimento do alarme.
Pressionar por 7 segundos	Ativa (ou desativa) o ponto de acesso WiFi (Access Point) do equipamento.

Quando o ponto de acesso é ativado, o Palladium emite um duplo bip. Para desativá-lo, basta pressionar o botão novamente por sete segundos; o equipamento emite um bip para indicar o sucesso da operação.

Primeiro Acesso

Para configurar o Palladium pela primeira vez é necessário habilitar o Modo Básico (Access Point): o equipamento cria uma rede WiFi própria, e a configuração é feita por um navegador.

1. Ative a rede WiFi do Palladium

Com o equipamento ligado à tomada, pressione e mantenha pressionado o botão frontal por sete segundos. O Palladium emite dois bips quando a rede WiFi é ativada — neste momento, solte o botão. A rede já estará pronta para receber conexões.

2. Conecte-se à rede WiFi do Palladium

O ponto de acesso criado pelo Palladium possui um nome (SSID) único e exclusivo para cada equipamento, formado pela palavra palladium seguida de um código de identificação do dispositivo (por exemplo, palladiumF67A ou palladiumF7A4). Essa rede é aberta (sem senha); basta conectar-se a ela.

3. Acesse o navegador (login)

Conectado à rede WiFi do Palladium, abra um navegador e informe o endereço:

http://192.168.4.1

Será solicitada a identificação de usuário e senha. Os dados padrão de acesso são:

Campo	Valor padrão
Usuário	admin
Senha	palladiumpwd

Após a identificação, o servidor de páginas do Palladium apresenta as funções disponíveis para configuração e operação.

Altere a senha padrão

Por segurança, altere a senha de acesso padrão após o primeiro login. Anote a nova senha e guarde-a em local seguro: não é possível recuperá-la.
