Comissionamento da Instalação - Radium
O que a conta integrador acrescenta à operação do gateway RADIUM: a troca das senhas, o perfil de economia de energia e o cadastro dos beacons da instalação.
Este documento cobre apenas o delta em relação à conta comum. A instalação física está no Manual de Instalação e as páginas comuns do portal, no Manual de Operação.
A Conta Integrador
Conta voltada ao integrador/instalador — o profissional que comissiona o equipamento em campo. Fica um degrau acima do usuário comum: além de tudo que o comum faz, vê e salva as páginas Energia e Beacons e pode trocar a senha do usuário comum e a sua própria.
A conta já vem habilitada de fábrica; a Iongrade pode desabilitá-la e reabilitá-la a qualquer momento. Com a conta desabilitada, o login é recusado até a reativação — o histórico de acessos é preservado.
O acesso ao portal (ímã, rede WiFi do gateway e endereço) é o mesmo de todas as contas; o que muda é o login:
| Conta | Usuário | Senha padrão de fábrica |
|---|---|---|
| Integrador | radium_integrador | Integradorpwd |
Uma senha padrão conhecida em campo equivale a não ter senha. Troque-a na própria página Integrador, logo no primeiro acesso.

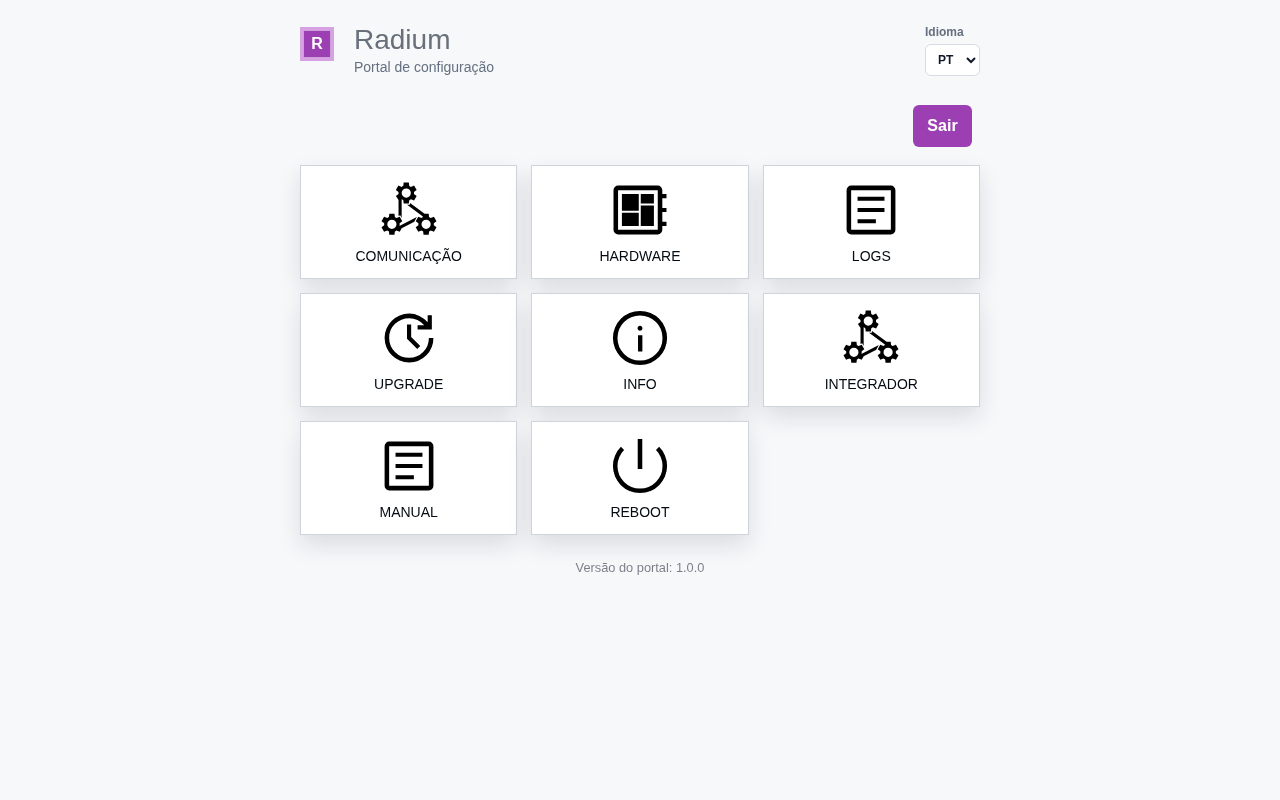

Depois do login, a tela inicial mostra um grupo a mais em relação à conta de operação — o Integrador:

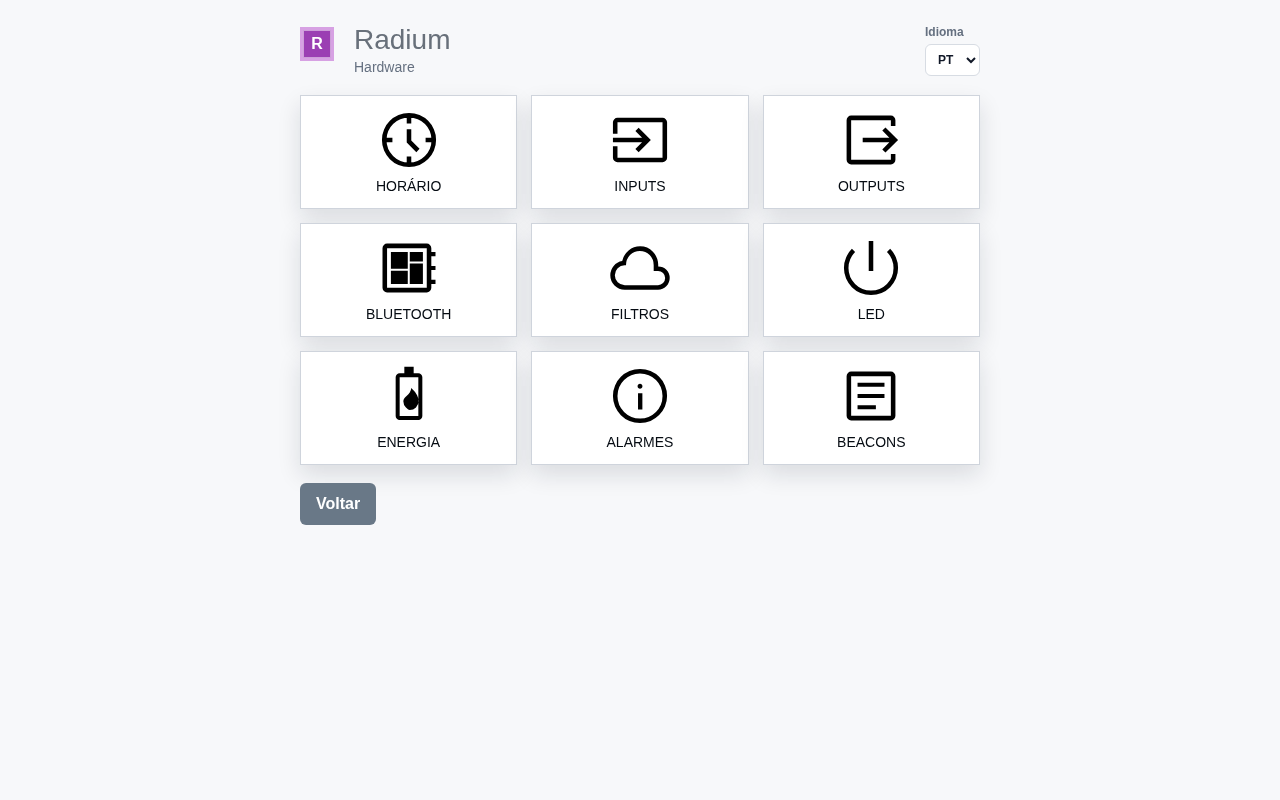

E, dentro do grupo Hardware, as páginas Energia e Beacons ficam visíveis:

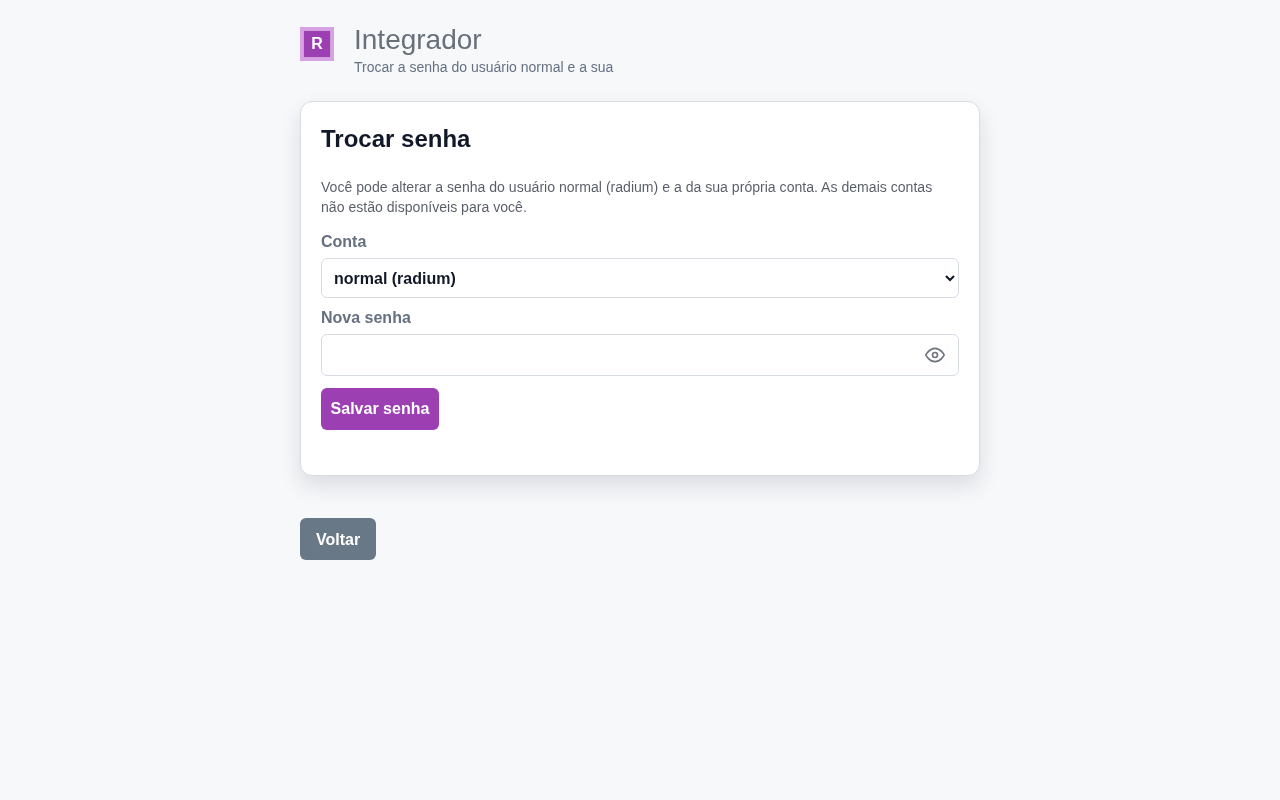

Página Integrador (trocar senha)
A página tem um único cartão, Trocar senha:
Conta: seletor com duas opções — normal (radium) e minha conta (radium_integrador). Nenhuma outra conta é oferecida.
Nova senha: a nova senha a aplicar à conta escolhida (mínimo 4 caracteres).
O botão Salvar senha aplica a troca. A permissão é reconferida pelo gateway: mesmo que alguém tente forçar outra conta, o pedido é recusado — o integrador só altera a conta normal e a si mesmo.

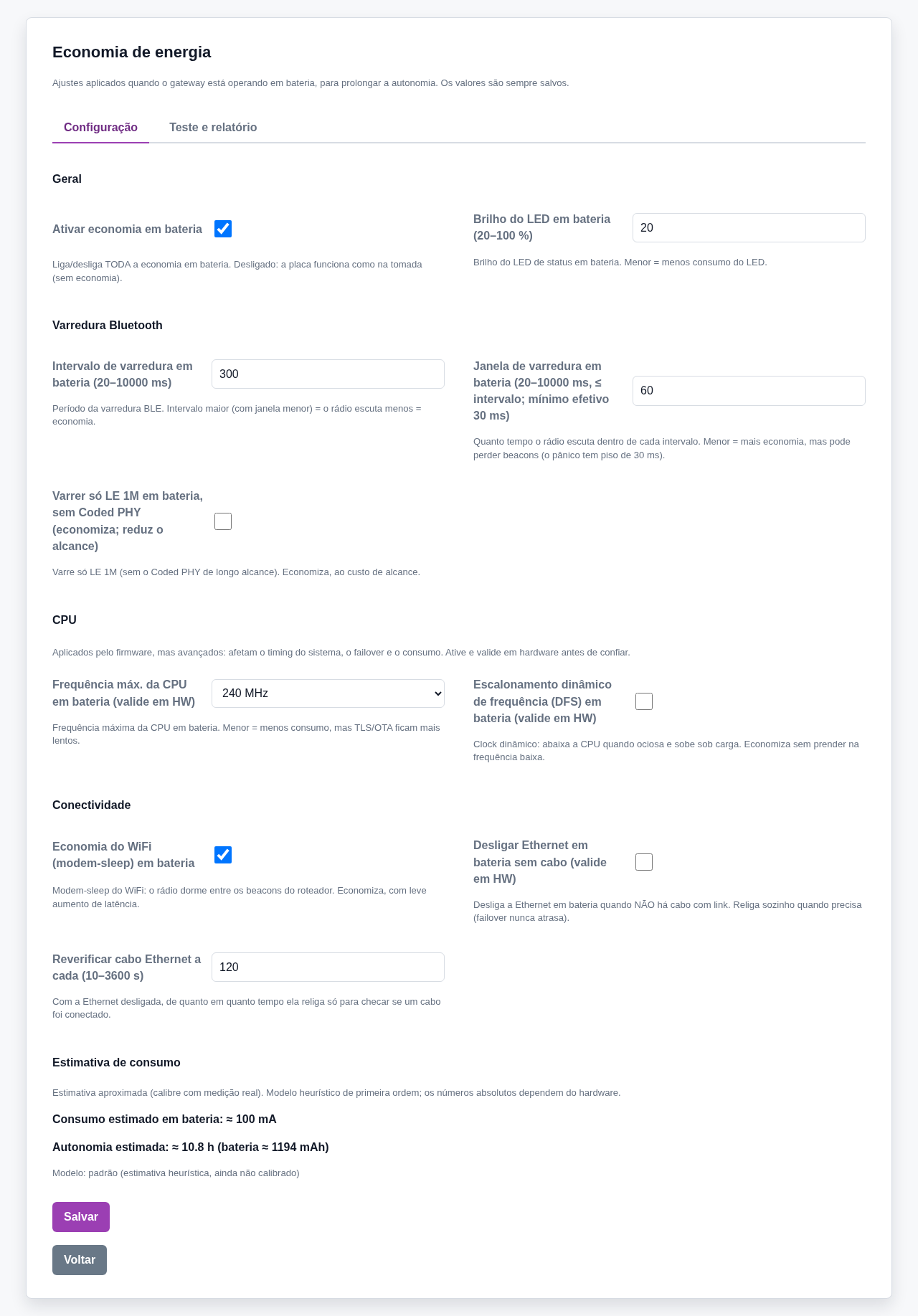

Perfil de Energia
A página Energia ajusta o perfil de economia aplicado quando o gateway opera em bateria, para prolongar a autonomia sem perder a função de segurança.
Ativar economia em bateria: chave geral de toda a economia.
Geral
- Brilho do LED — brilho do LED em bateria (20–100 %; padrão 20).
Varredura Bluetooth
- Intervalo — intervalo de varredura em bateria (20–10000 ms; padrão 300).
- Janela — janela em bateria (≤ intervalo; mínimo efetivo 30 ms; padrão 60).
- Varrer só LE 1M — em bateria, varre apenas o LE 1M, sem o Coded PHY de longo alcance.
CPU (avançado — valide em hardware)
- CPU máx. — frequência máxima da CPU em bateria (80/160/240 MHz; padrão 240).
- DFS — escalonamento dinâmico de frequência (abaixa a velocidade do processador quando ocioso).
Conectividade
- WiFi modem-sleep — economia do WiFi em bateria.
- Desligar Ethernet — desliga a Ethernet em bateria quando não há cabo conectado, e religa de tempos em tempos para reverificar o cabo (10–3600 s; padrão 120).
Os intervalos de envio, keep-alive e info não mudam em bateria — valem os valores de MQTT ▸ Telemetria.
O painel Estimativa de consumo mostra a corrente e a autonomia aproximadas (a autonomia usa a capacidade real lida do medidor de bateria). Antes de calibrar, o modelo é uma estimativa de fábrica (Modelo: padrão).
Reduzir a janela de varredura prolonga a bateria, mas reduz a chance de captura de cada beacon. O piso de 30 ms existe justamente para não perder um pânico. Ajuste com critério e valide a cobertura da zona depois de mudar.

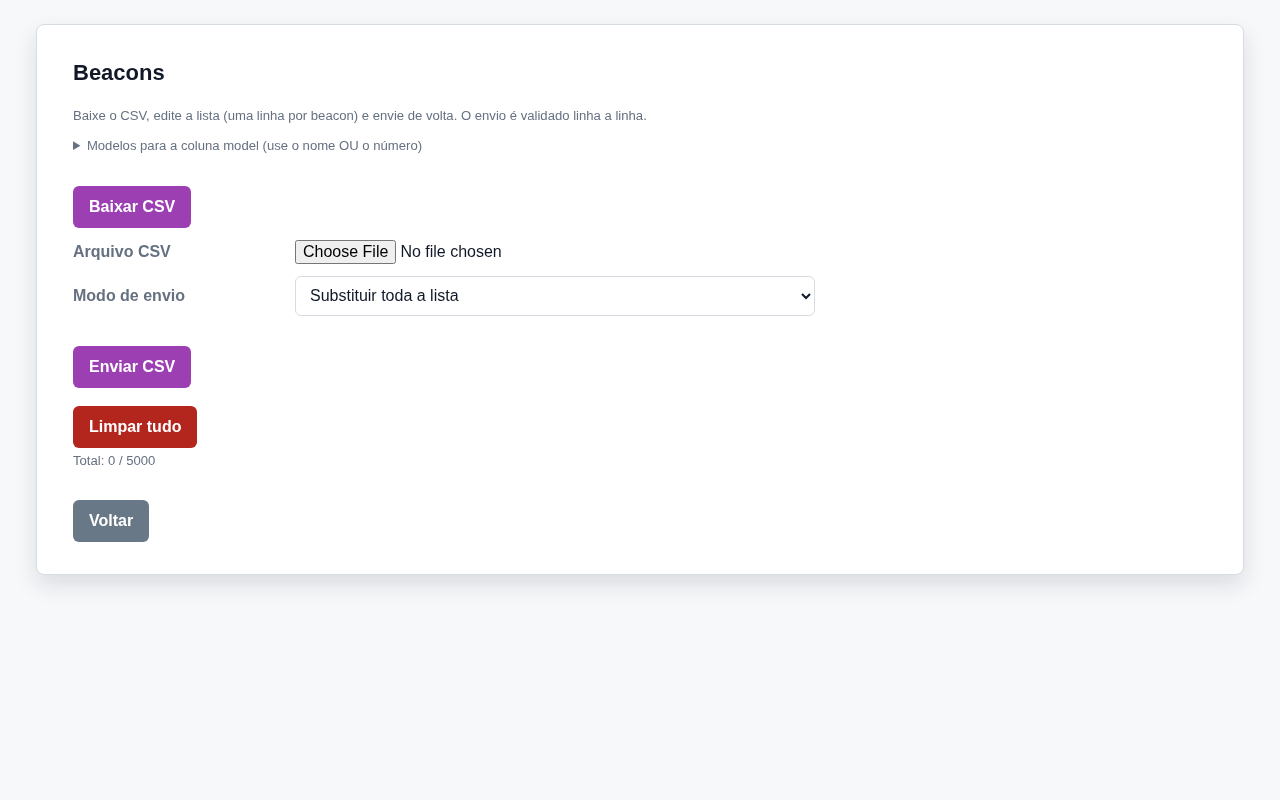

Cadastro de Beacons
O gateway publica os sinais de qualquer beacon ao alcance, cadastrado ou não. O cadastro serve para enriquecer cada sinal com um papel e para habilitar as regras locais (alarmes de pânico, bateria do beacon e beacon perdido) para aquele beacon específico.
A página permite:
| Ação | O que faz |
|---|---|
| Baixar CSV | Exporta a lista atual para edição |
| Modo de envio | Substituir toda a lista ou Mesclar (adicionar/atualizar) |
| Enviar CSV | Envia o CSV editado; validação linha a linha |
| Limpar tudo | Apaga toda a lista (confirmação por texto) |
Abaixo, uma tabela mostra os beacons cadastrados (até 200 na tela; o CSV traz a lista completa). Capacidade total: 5000 beacons.
O cadastro do gateway existe para as regras locais, que rodam mesmo sem internet. O beacon também precisa ser cadastrado no ION Guard — é lá que ele ganha nome, tipo e responsável, e alimenta os alertas e o histórico de localização. Ver ION Guard ▸ Beacons.
O envio é validado linha a linha antes de aplicar: qualquer linha inválida rejeita o arquivo inteiro (nada é aplicado) e o portal aponta a linha e o motivo. Corrija a linha e reenvie.
Modelos reconhecidos
A coluna model aceita o nome ou o número do modelo:
| Número | Nome (model) | Descrição |
|---|---|---|
| 0 | minew-i6 | Minew I6 — etiqueta descartável |
| 1 | minew-c10 | Minew C10 — cartão com SOS; pânico pelo frame Eddystone (AAFE1107) |
| 2 | minew-b10 | Minew B10 — botão de emergência; pânico pelo frame iBeacon |
Exemplo de CSV
A primeira linha é o cabeçalho, exatamente como o portal exporta; as demais, um beacon por linha:
mac,active,role,batt_thr_pct,lost_timeout_s,uuid,major,minor,battery_type,batt_full_mv,batt_empty_mv,model
AC233FA10001,1,panic,25,0,,0,0,cr2032,0,0,minew-c10
AC233FB20002,1,panic,25,0,,0,0,cr2032,0,0,minew-b10
AC233F300003,1,asset,20,0,,0,0,cr2032,0,0,minew-i6
C300001A2B3C,1,person,20,600,74278BDAB64445208F0C720EAF059935,100,7,lipo,4200,3000,
Lendo as linhas do exemplo:
- as três primeiras são beacons de modelo conhecido (cartão C10, botão B10 e etiqueta I6): com a coluna
modelpreenchida, o tipo de bateria é resolvido pelo próprio modelo, e os campos não usados ficam em0ou vazios; - a última é uma etiqueta de pessoa sem modelo do catálogo:
uuid/major/minoridentificam o beacon,lost_timeout_s = 600dispara o alarme de beacon perdido após 10 minutos sem sinal, e a baterialipoinforma a faixa de tensão (4200 a 3000 mV).
Colunas do CSV
| Campo | O que é | Valores aceitos |
|---|---|---|
mac | Identificação única do beacon | Obrigatório: 12 caracteres, sem separadores (números e letras de A a F) |
active | Beacon participa das regras locais (alarmes de pânico, bateria e beacon perdido). A publicação dos sinais acontece de qualquer forma | 0 = não · 1 = sim |
role | Papel do beacon | normal, panic, asset ou person (ou o número 0 a 3, nessa ordem) |
batt_thr_pct | Limite do alarme de bateria do beacon, em % | 0 a 100 (0 = não alarma) |
lost_timeout_s | Segundos sem sinal para disparar o alarme de beacon perdido | 0 a 65535 (0 = desligado) |
uuid | UUID iBeacon do beacon, sem separadores | Vazio, ou exatamente 32 caracteres (números e letras de A a F) |
major | Major iBeacon | 0 a 65535 |
minor | Minor iBeacon | 0 a 65535 |
battery_type | Química da bateria (converte a tensão informada pelo beacon em %) | cr2032, lipo, alkaline, lithium ou custom (ou o número 0 a 4, nessa ordem). Com a coluna model preenchida, este campo é substituído pelo do modelo |
batt_full_mv | Tensão de bateria cheia, em mV | 0 a 6000. Só é usada no tipo custom (exige 0 < vazia < cheia); nos demais tipos pode ficar 0 |
batt_empty_mv | Tensão de bateria vazia, em mV | 0 a 6000 (mesma regra acima) |
model | Modelo do catálogo — define como o pânico é sinalizado e a bateria | Vazio (sem modelo), ou minew-i6, minew-c10, minew-b10 (ou o número 0 a 2, nessa ordem) |
Pode e Não Pode
| Página / ação | Integrador |
|---|---|
| Comunicação, Hardware (páginas comuns), Info, Logs, Upgrade, Reboot | ✓ |
| Hardware ▸ Energia (aba Configuração) | ✓ |
| Hardware ▸ Beacons | ✓ |
Página Integrador — trocar a senha do normal (radium) e a própria | ✓ |
| Funções administrativas de nível superior | — |
| Reset de fábrica | — |
A verificação é feita no servidor, dentro do próprio gateway, a cada requisição: os menus apenas escondem os ícones que a conta não pode usar, mas digitar o endereço de uma página à mão não contorna o controle.
Boas Práticas
- Troque as senhas padrão da conta integrador e do usuário comum no comissionamento; entregue a senha do comum ao operador por canal seguro, nunca por escrito junto do equipamento.
- Use a conta integrador só para comissionamento e manutenção; a operação do dia a dia deve usar a conta comum (princípio do menor privilégio).
- Ao cadastrar beacons, prefira o modo Mesclar para adicionar sem perder a lista existente; use Substituir apenas com o CSV completo em mãos.
- Guarde o CSV enviado como documentação da instalação — é o backup da lista de beacons do local.
- Se a conta integrador não for usada naquela instalação, peça à Iongrade para desabilitá-la.
