Manual de Instalação - Radium

Conexões elétricas, sinalização e primeiro acesso ao gateway RADIUM. Este manual pressupõe familiaridade básica com redes IP, MQTT, BLE e WiFi/Ethernet.

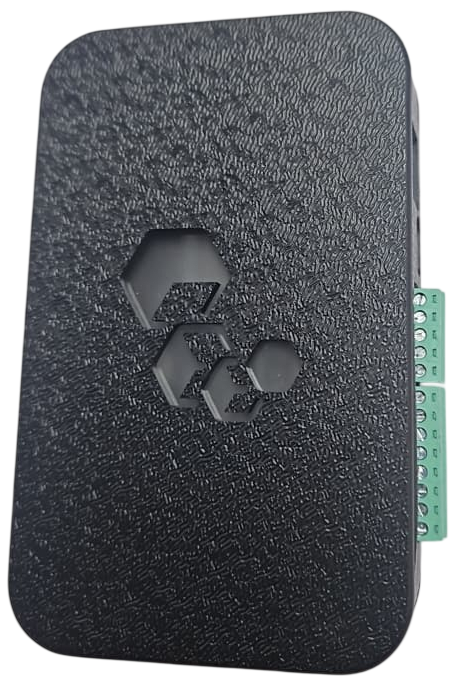

Gateway Radium no gabinete, com a borneira lateral exposta


Alimentação Elétrica

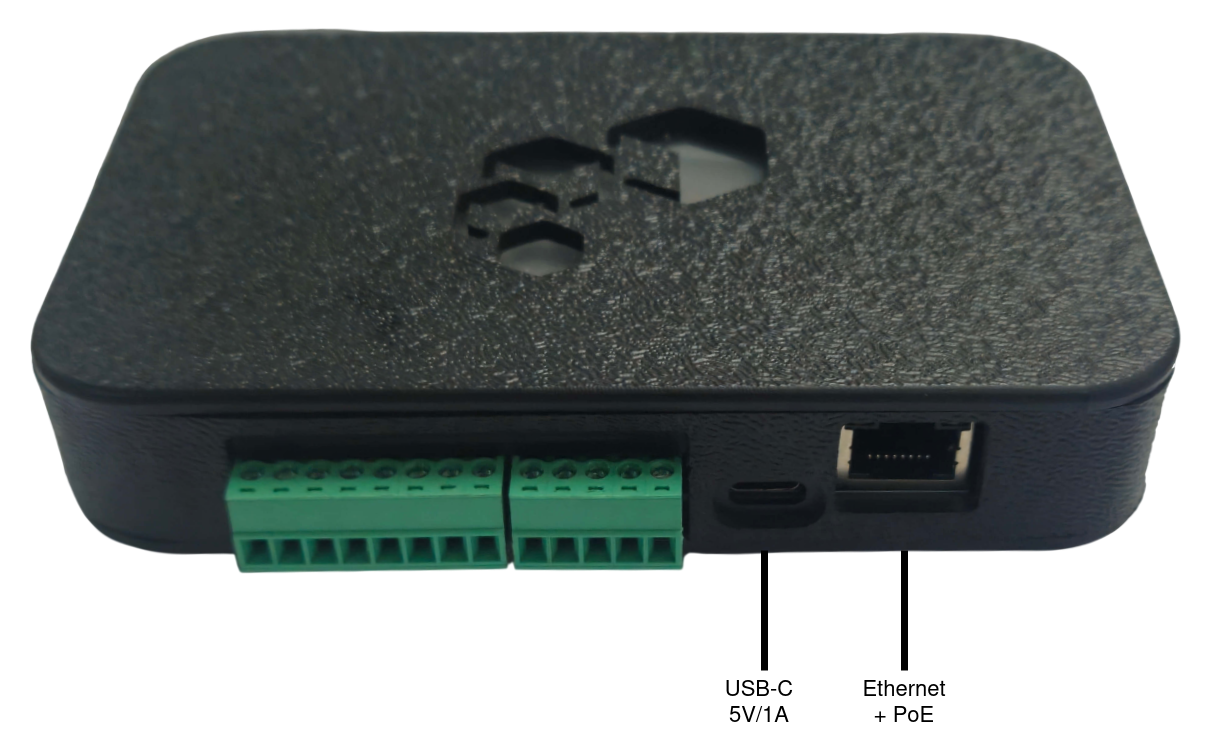

Conectores de alimentação — USB-C e PoE

O RADIUM pode ser alimentado por dois caminhos, e gerencia a transição entre eles automaticamente:

FonteEspecificação
USBUSB-C, 5 V / 1 A no mínimo
PoEPower over Ethernet — IEEE 802.3at Classe 2, alimentação pelo próprio cabo de rede

Há ainda uma bateria interna que assume a operação quando todas as fontes externas caem. A página Info do portal mostra a fonte de energia ativa e o estado da bateria.

Autonomia da bateria

A bateria interna tem capacidade nominal de 1000 mAh. Em operação normal a autonomia típica é de 6 horas contínuas; com o perfil de economia de energia ativado, chega a cerca de 10 horas.


Conexão Ethernet (RJ45)

A porta RJ45 opera em 10/100-Base-T e pode usar IP automático (DHCP) ou IP fixo. Suporta autenticação 802.1X (EAP-MD5 ou PEAP/MS-CHAPv2) quando a rede exige porta autenticada.

Quando o cabo de rede também fornece energia (PoE), a mesma porta cuida da rede e da alimentação.


Entradas (IN1–IN4)

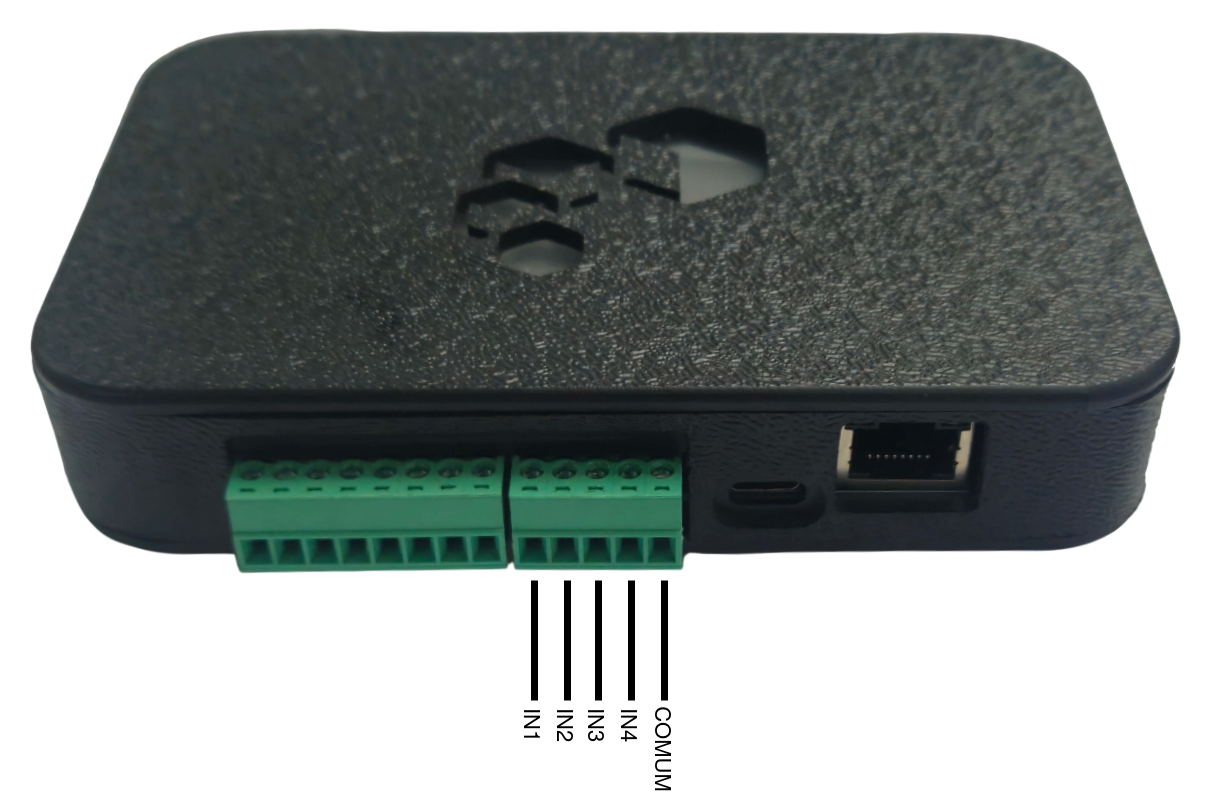

Bloco de bornes das 4 entradas (IN1–IN4)

O gateway tem 4 entradas digitais (IN1 a IN4). Cada entrada pode ser habilitada e configurada como normal ou invertida, e tem seu estado mostrado ao vivo no portal (Hardware ▸ Inputs).

Na página Hardware ▸ Alarmes, cada entrada recebe um papel:

PapelO que faz
NenhumA entrada não dispara nada.
PânicoAlimenta o alarme de pânico por entrada.
Violação (tamper)Alimenta o alarme de violação.
Aciona saídaEspelha a entrada diretamente em uma saída escolhida, sem passar por alarme.
Entradas são para contato seco

As entradas são para contato seco (livre de tensão) — não aplique tensão nos bornes. Use-as para botoeiras de pânico com fio, sensores de violação, contatos de porta e demais sinais secos.


Saídas (S1–S4)

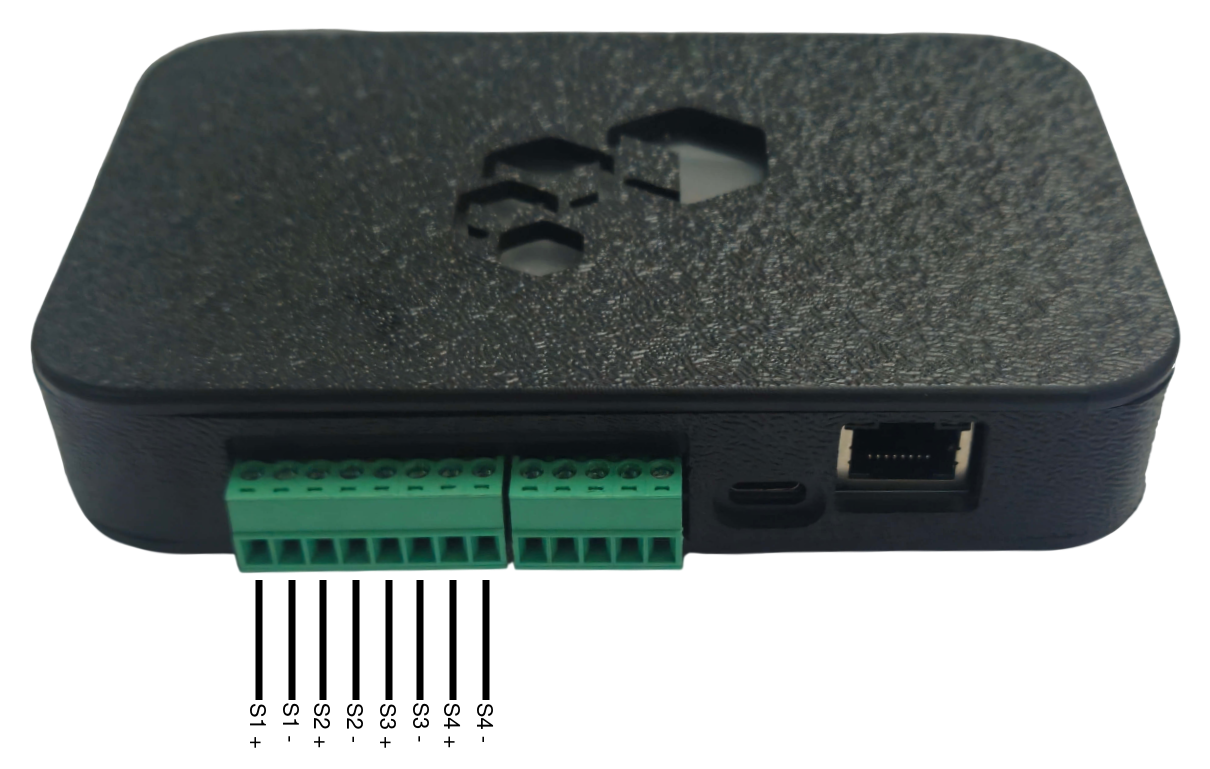

Bloco de bornes das 4 saídas (S1–S4)

O gateway tem 4 saídas (S1 a S4) para acionar sinalizadores, sirenes, fechaduras e demais cargas comandadas pelos alarmes.

Cada saída tem um estado padrão — modo normal (repousa desligada) ou invertida (repousa ligada) — e pode ser testada manualmente no portal (Hardware ▸ Outputs). O tempo de acionamento de cada saída é definido por alarme, na página Alarmes.

O mapeamento padrão dos alarmes para as saídas é:

SaídaAlarme padrão
S1Pânico (beacon e entrada)
S2Bateria do gateway
S3MQTT offline
S4Violação (tamper)

Esse mapeamento é configurável na página Alarmes.

As saídas são eletrônicas e operam até 24 V / 1 A cada. Elas têm polaridade — respeite o + e o na ligação, como no exemplo abaixo:

Exemplo de ligação das saídas, com a polaridade indicada


Sensor Magnético e LED de Status

O RADIUM não tem botões físicos. O comando de campo é dado por um sensor magnético (efeito Hall), e o estado é indicado por um LED RGB na parte superior do produto.

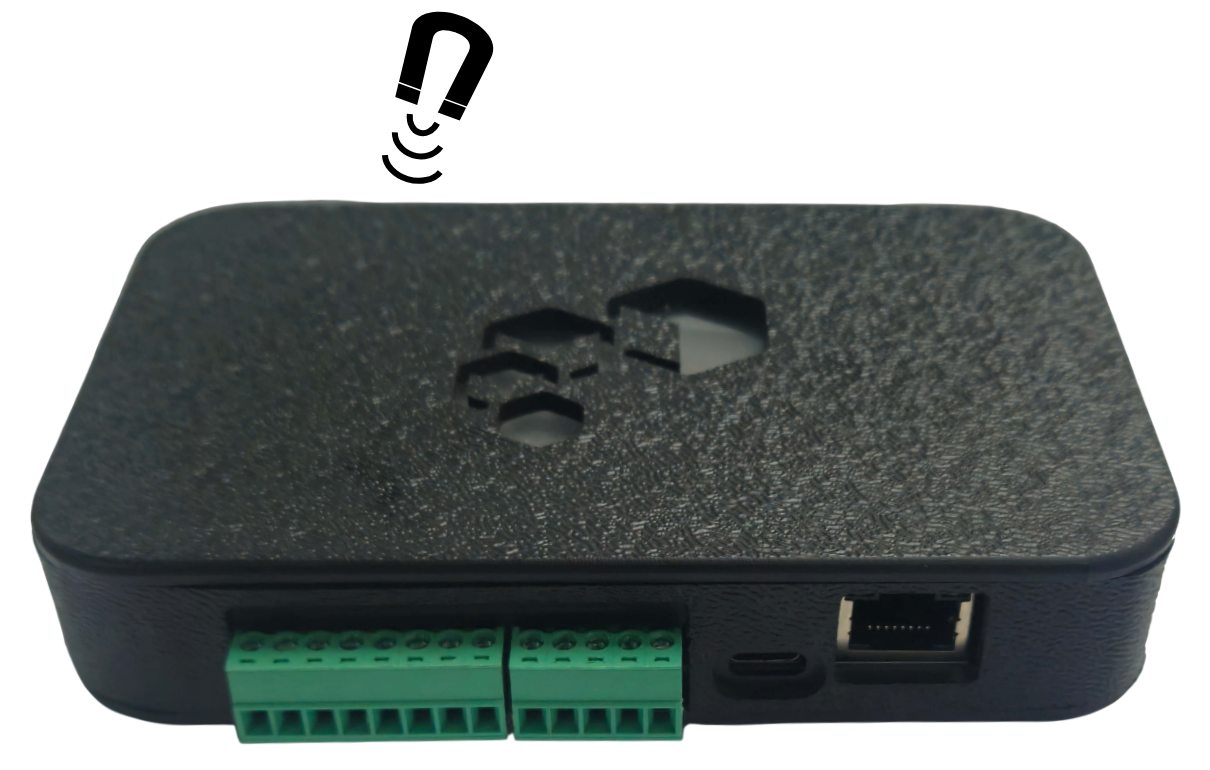

Localização do sensor magnético (ímã)

Mantendo o ímã próximo ao local indicado por cerca de 3 segundos, o gateway entra em modo de configuração (portal): o LED sobe em branco e dá uma piscada dupla para sinalizar o momento de soltar.

No boot, o LED executa um autoteste de cores (vermelho → verde → azul).

Cores do LED

CorSignificado
AzulBoot (inicializando)
VerdeOperando normalmente, tudo OK
AmareloOperando com restrição (problema), com código de piscadas
VermelhoSem comunicação (offline), com código de piscadas
BrancoEntrando em modo de configuração / portal ativo
MagentaAtualização de firmware (OTA) em andamento

Código de Piscadas

Quando há um problema, a cor amarela ou vermelha pisca N vezes:

PiscadasSignificado
1 (vermelho)Nenhuma interface de rede no ar
1 (amarelo)Online, porém rodando no link de backup (não o primário)
2MQTT fora do ar (broker inacessível)
3Falha de hardware / sistema
4Bateria do gateway baixa
5Relógio sem sincronização (NTP)

Com mais de um problema ao mesmo tempo, o LED mostra apenas o mais grave, nesta ordem: sem rede (1 vermelho) → MQTT fora do ar (2) → link de backup (1 amarelo) → falha de hardware (3) → bateria baixa (4) → relógio sem sincronização (5).

O LED nunca sinaliza pânico

Um PÂNICO de beacon ou de entrada jamais aparece no LED — é um alarme silencioso, por segurança. O LED reflete apenas a saúde da placa.

O LED também pode ser ajustado (brilho, ligar/desligar, sinalizar só problemas) na página Hardware ▸ LED.


Acessando a Configuração

Toda a configuração é feita por um navegador, no portal servido pela própria placa. São três passos:

1. Ativar o modo de configuração

Mantenha o ímã próximo ao sensor magnético por cerca de 3 segundos. O LED faz um fade in em branco e dá uma piscada dupla indicando o momento de soltar. O gateway então cria uma rede WiFi própria e ativa o portal; o LED fica branco enquanto o portal está no ar.

2. Conectar na rede WiFi do gateway

O ponto de acesso criado pelo gateway tem nome único por placa e é protegido por senha (WPA2):

ItemValor
SSIDO próprio número de série da placa (ex.: radium260001) quando ela já foi provisionada; ou radium_XXXXXX (derivado do MAC) quando ainda não foi
SenharadiumXXXX — os 4 últimos caracteres do MAC, em maiúsculas

3. Abrir o navegador no gateway

Conectado à rede WiFi do gateway, aponte o navegador para http://192.168.4.1 e faça o login.

Tela de login do portal

ContaUsuárioSenha padrão de fábrica
Normal (comum)radiumradiumpwd
Troque a senha no comissionamento

A senha padrão de fábrica é pública neste manual — uma senha padrão conhecida em campo equivale a não ter senha. A troca é feita pela conta integrador (ver Comissionamento da Instalação).

O portal sai sozinho do modo de configuração após cerca de 10 minutos sem atividade (o gateway reinicia e volta a operar normalmente); a sessão de login expira após 30 minutos sem uso.


Recomendações de Instalação

  • Posicione o gateway pensando na cobertura BLE da zona — é a antena que ouve o beacon com o RSSI mais forte que define a zona estimada pela plataforma.
  • Prefira PoE quando houver infraestrutura: uma única passagem de cabo resolve rede e alimentação.
  • Reserve as entradas de contato seco para os sinais que precisam de reação local (botoeira de pânico, sensor de violação).
  • Deixe o ímã documentado com a equipe de manutenção: sem ele não há como entrar no modo de configuração, pois a placa não tem botões.
