Selenium — Variante Atlas Schindler
A variante Selenium AS é o gateway de chamada antecipada de elevadores Atlas Schindler. Ela é a interface de comunicação entre o sistema Accelero e o servidor de elevadores da Atlas Schindler, conectando-se a ele via TCP/IP.
A base de hardware, a entrada no modo Configuração, as telas comuns do webserver (Comunicação, Horário/NTP, Arquivos e Upgrade), o comportamento geral dos LEDs e o jumper de Testes são idênticos a todas as variantes Selenium e estão descritos no Manual de Operação. Para a apresentação do produto e a base de hardware Titanium, consulte a Visão Geral. Aqui documentamos somente o que difere na variante Atlas Schindler.
Versão deste manual: 1.4 (mai/2023) · Firmware: 2.0.2
O que é a chamada antecipada Atlas Schindler
Na chamada antecipada, a cabine é solicitada no momento da identificação do usuário no controle de acesso — antes de a pessoa chegar ao hall do elevador. O Selenium AS recebe do Accelero o pavimento de destino autorizado e repassa a chamada ao servidor de elevadores da Atlas Schindler, que despacha a cabine.
O gateway prevê o uso de dois servidores de elevadores. Caso ocorra uma falha na conexão com o servidor principal, o gateway tenta automaticamente a conexão com o servidor de backup.
Conexões específicas da variante AS

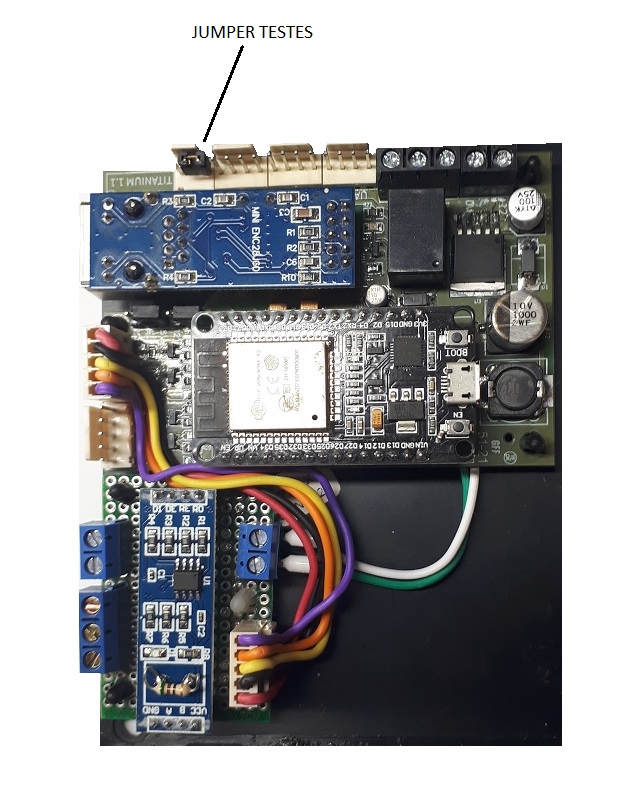

As conexões elétricas do Selenium AS são feitas nos bornes do módulo:
- Alimentação elétrica 12 VCC;
- Cabo de rede Ethernet RJ45;
- Relé de status — informa o estado da comunicação com o servidor Atlas. Com a comunicação OK o relé fica desligado; em caso de falha o relé liga;
- Display (opcional).
O relé de status é exclusivo da variante AS e permite sinalizar externamente (a um painel ou a uma sinaleira) a perda de comunicação com o servidor Atlas, mesmo sem acesso ao webserver.

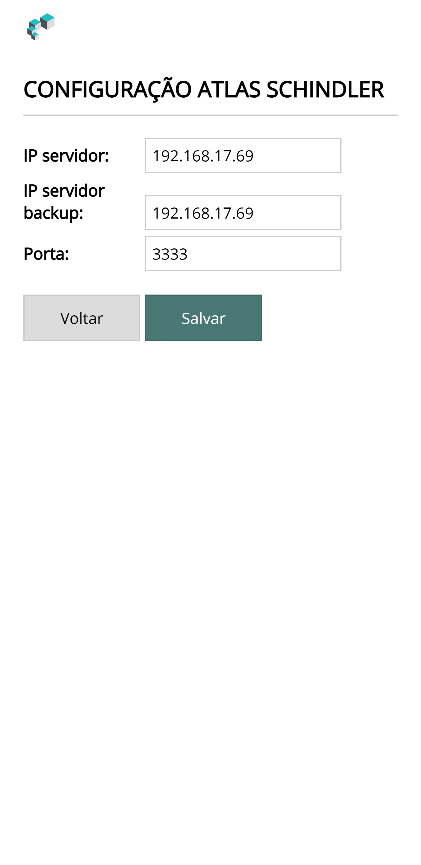

Tela Elevador
A tela Elevador, exclusiva da variante AS, reúne as funções de configuração da integração do gateway com o sistema Atlas Schindler. Ela é acessada pelo menu inicial do webserver de configuração (descrito no Manual de Operação).
| Campo | Descrição |
|---|---|
| IP Servidor | Endereço IP do servidor principal do sistema Atlas Schindler. |
| IP Servidor backup | Endereço IP do servidor de backup do sistema Atlas Schindler. Usado automaticamente em caso de falha do servidor principal. |
| Porta | Número da porta TCP de comunicação do sistema Atlas Schindler. |
Informe os dados e clique em Salvar, ou em Voltar para retornar à tela anterior.
O Selenium AS prevê o uso de dois servidores do sistema de elevadores. Sempre que possível, preencha tanto o IP Servidor quanto o IP Servidor backup para garantir a continuidade do serviço diante de uma falha do servidor principal.

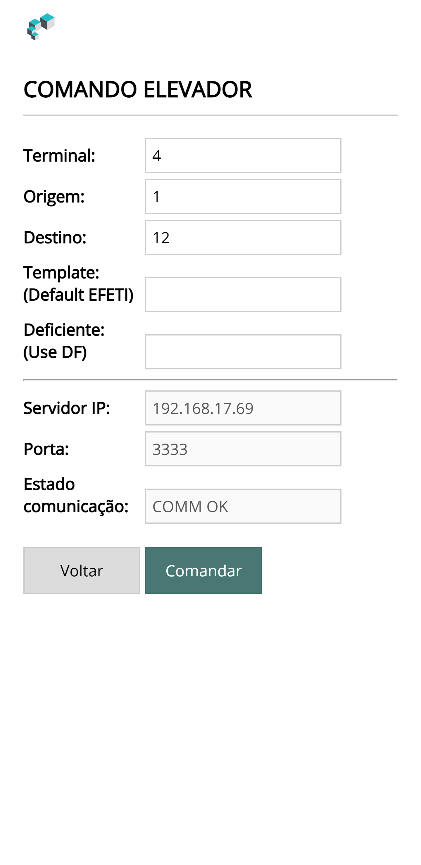

Tela Testes (Atlas)
A tela Testes permite enviar comandos diretamente ao sistema de elevadores Atlas Schindler, útil durante a instalação e a manutenção.
Os comandos desta tela não funcionam com o gateway em modo Configuração. O gateway deve estar em modo operação com o servidor HTTP ativo (jumper de Testes colocado — ver Manual de Operação).
Para enviar um comando, preencha os campos:
| Campo | Descrição |
|---|---|
| Terminal | Número do terminal da Atlas Schindler. |
| Origem | Número do pavimento de origem. Ex.: S1, TT. |
| Destino | Número do pavimento de destino. Ex.: 1, 07. |
| Template | Nome do template para a chamada. Se não informado, é usado o padrão EFETI. |
| Deficiente | Para chamada de usuário com deficiência, informe DF; caso contrário, deixe em branco. |
Em seguida clique em Comandar.
Os demais campos exibem o estado da comunicação do gateway com o sistema Atlas Schindler:
| Campo | Descrição |
|---|---|
| Servidor IP | Endereço IP ao qual o gateway está conectado. |
| Porta | Porta do servidor à qual o gateway está conectado. |
| Estado da comunicação | COMM OK ou ERROR COMM. |

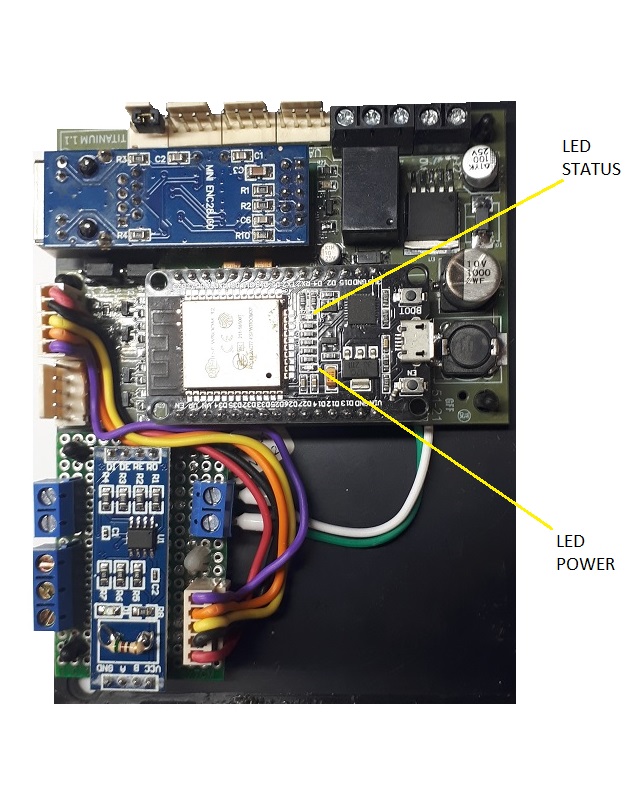

Particularidade do LED de status
O comportamento do LED STATUS segue o padrão comum descrito no Manual de Operação, mas na variante AS o ciclo normal é de quatro piscadas rápidas a cada três segundos:
| Piscada | Significado |
|---|---|
| 1 | O gateway está em modo de operação. |
| 2 | Conexão com a rede (Ethernet ou WiFi) está OK. |
| 3 | Conexão com o broker do sistema está OK. |
| 4 | Comunicação com o servidor do sistema está OK. |
Quando são contadas quatro piscadas em cada ciclo, a situação está normal.
As piscadas 3 e 4 só devem ser consideradas quando o gateway estiver operando conectado a um broker.
