Selenium — Variante ThyssenKrupp
A variante Selenium TK é o gateway de chamada antecipada de elevadores ThyssenKrupp. Ela é a interface de comunicação entre o sistema Accelero e o servidor de elevadores da ThyssenKrupp, conectando-se a ele via rede MODBUS RS485.
A base de hardware, a entrada no modo Configuração, as telas comuns do webserver (Comunicação, Horário/NTP, Arquivos e Upgrade), o comportamento geral dos LEDs e o jumper de Testes são idênticos a todas as variantes Selenium e estão descritos no Manual de Operação. Para a apresentação do produto e a base de hardware Titanium, consulte a Visão Geral. Aqui documentamos somente o que difere na variante ThyssenKrupp.
Versão deste manual: 1.7 (mai/2023) · Firmware: 2.0.4
O que é a chamada antecipada ThyssenKrupp
Na chamada antecipada, a cabine é solicitada no momento da identificação do usuário no controle de acesso — antes de a pessoa chegar ao hall do elevador. O Selenium TK recebe do Accelero o pavimento de destino autorizado e repassa a chamada ao sistema de elevadores ThyssenKrupp por meio da rede MODBUS, que despacha a cabine.
Diferentemente da variante Atlas Schindler (que usa TCP/IP), a comunicação com o sistema de elevadores na variante TK é feita por MODBUS RS485, e o mapeamento entre os andares do Accelero e os dispositivos TKE e MCO é configurado localmente no gateway.

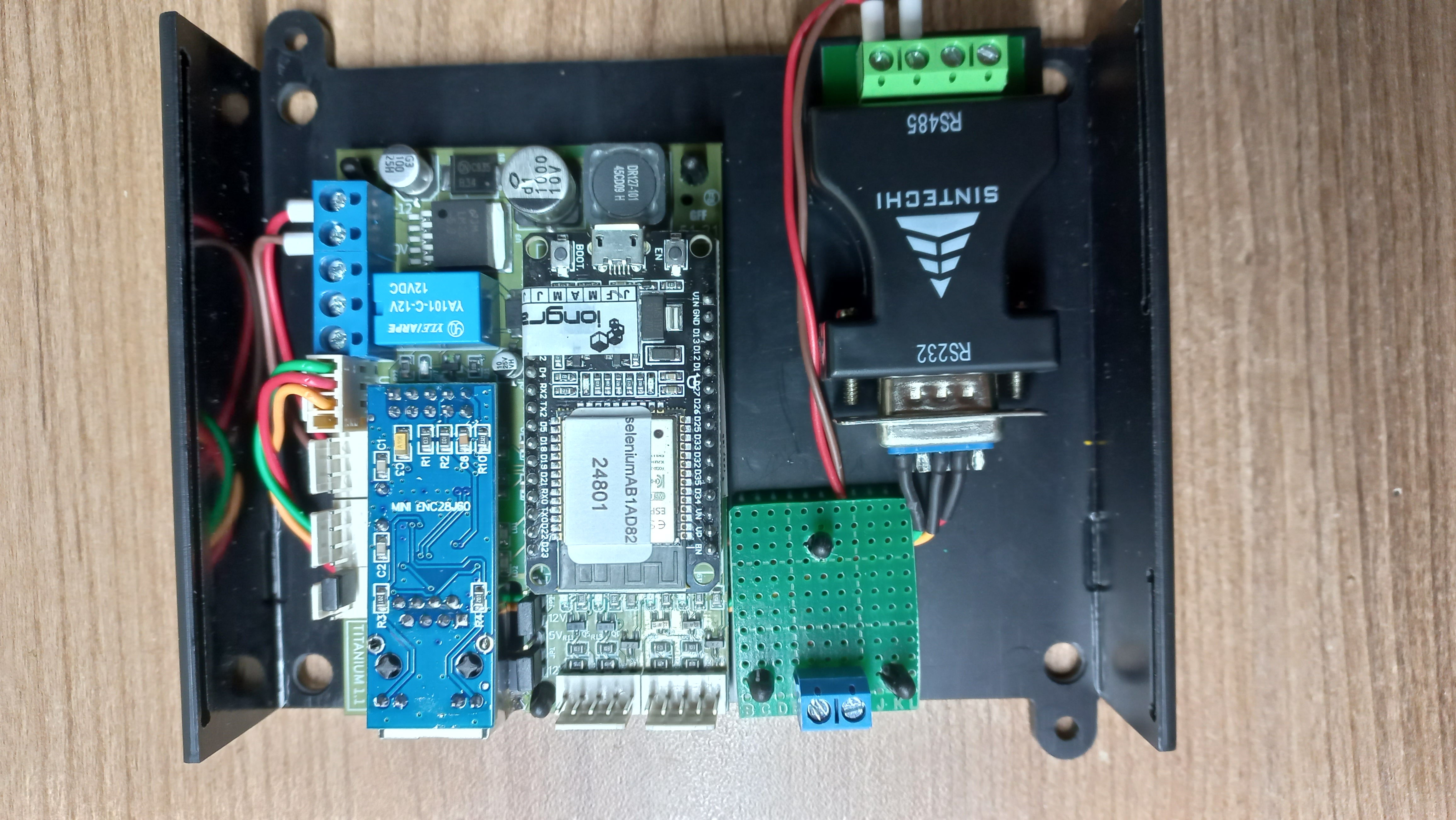

Conexões específicas da variante TK
As conexões do Selenium TK são feitas nos bornes do módulo:
- Cabo de rede Ethernet RJ45;
- Alimentação elétrica 12 VCC;
- Cabo de comunicação MODBUS (RS485) até o gateway dos elevadores ThyssenKrupp.
A variante TK não possui relé de status (presente apenas na variante AS): a sinalização do enlace com os elevadores é feita pela 5ª piscada do LED STATUS (MODBUS OK), descrita abaixo.

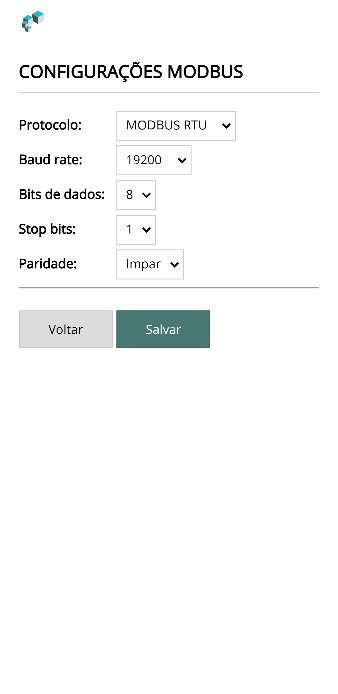

Tela Modbus
A tela Modbus, exclusiva da variante TK, ajusta os parâmetros da comunicação na rede MODBUS. Ela é acessada pelo menu inicial do webserver de configuração (descrito no Manual de Operação).
| Campo | Descrição |
|---|---|
| Protocolo | Seleção do protocolo MODBUS: RTU ou ASCII. |
| Baud rate | Velocidade da comunicação. |
| Bits de dados | Comprimento dos bytes. |
| Stop bits | Quantidade de bits de parada. |
| Paridade | Tipo de controle de paridade: Sem / Par / Ímpar. |
Faça as alterações necessárias e clique em Salvar para confirmar.
A alteração destes parâmetros só tem efeito após o reset do Selenium TK.

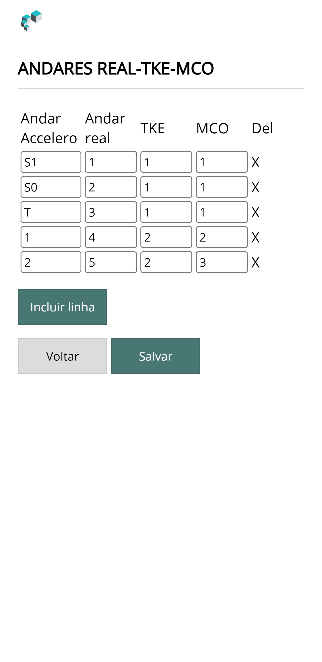

Tela Andares
A tela Andares, exclusiva da variante TK, configura os nomes dos andares e define o número real do andar (interno ThyssenKrupp), além dos dispositivos TKE e MCO que servem cada andar.
Caso seja enviado um comando contendo um andar (origem ou destino) que não esteja configurado nesta tela, a mensagem não é enviada e o comando produz um evento de erro.
| Campo | Descrição |
|---|---|
| Andar Accelero | Descrição do andar configurada no Accelero. Máximo de 6 caracteres. |
| Andar real | Número real do andar (interno ThyssenKrupp). |
| TKE | Número do gateway TKE que atende as chamadas do andar. |
| MCO | Número do MCO que atende as chamadas do andar. |
| Del | Clique sobre o X para excluir a linha. |
| Incluir linha | Clique sobre o botão para adicionar uma linha. |
Nas mensagens MODBUS de chamadas de elevador são utilizadas sempre as identificações do TKE e do MCO do andar de destino.

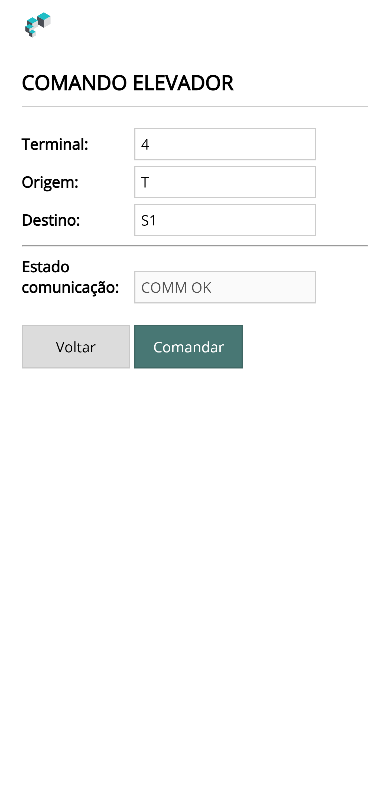

Tela Testes (TK)
A tela Testes permite enviar comandos diretamente ao sistema de elevadores ThyssenKrupp, útil durante a instalação e a manutenção.
Os comandos desta tela não funcionam com o gateway em modo Configuração. O gateway deve estar em modo operação com o servidor HTTP ativo (jumper de Testes colocado — ver Manual de Operação).
Para enviar um comando, preencha os campos:
| Campo | Descrição |
|---|---|
| Terminal | Número do dispositivo (coluna) da ThyssenKrupp. |
| Origem | Número do pavimento de origem. |
| Destino | Número do pavimento de destino. |
Em seguida clique em Comandar.
O demais campo exibe o estado da comunicação do gateway com o sistema ThyssenKrupp:
| Campo | Descrição |
|---|---|
| Estado da comunicação | COMM OK ou ERROR COMM. |
Particularidade do LED de status
O comportamento do LED STATUS segue o padrão comum descrito no Manual de Operação, mas na variante TK o ciclo normal é de cinco piscadas rápidas a cada três segundos — a 5ª piscada é exclusiva desta variante e indica o enlace MODBUS:
| Piscada | Significado |
|---|---|
| 1 | O gateway está em modo de operação. |
| 2 | Conexão com a rede (Ethernet ou WiFi) está OK. |
| 3 | Conexão com o broker do sistema está OK. |
| 4 | Comunicação com o servidor do sistema está OK. |
| 5 | Conexão MODBUS com o gateway dos elevadores está OK. |
Quando são contadas cinco piscadas em cada ciclo, a situação está normal.
As piscadas 3 e 4 só devem ser consideradas quando o gateway estiver operando conectado a um broker.
