Manual de Instalação - Controladora Titanium

Produto descontinuado

O Titanium foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.

Este manual orienta o projetista ou instalador para a instalação física e as conexões elétricas da controladora de acesso Titanium.

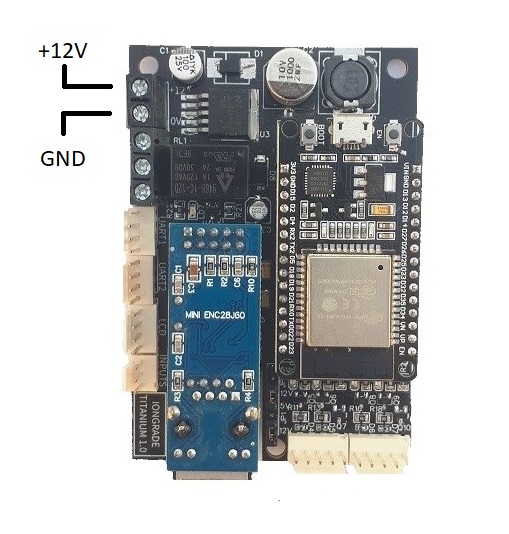

Alimentação Elétrica

A alimentação da controladora deve ser feita com 12 VCC ±5%. O consumo, sem os leitores e módulos adicionais, é de 120 mA.

Especificação	Valor
Tensão de alimentação	12 VCC ±5%
Consumo (sem periféricos)	120 mA

Importante

Utilize fonte de alimentação estabilizada e dimensionada para suportar a controladora e todos os periféricos conectados (leitores, fechaduras, etc.).

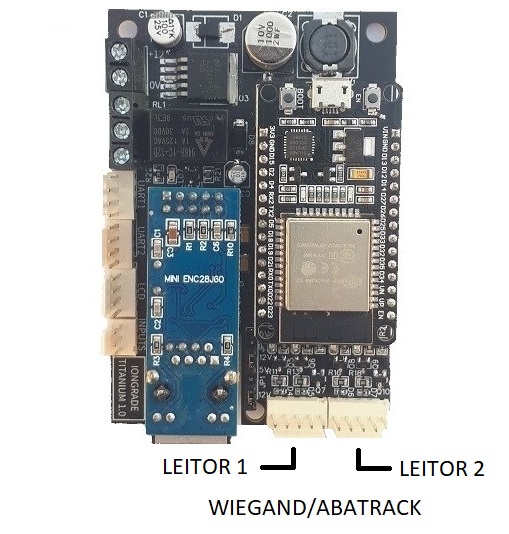

Conexões dos Leitores de Cartões

A controladora Titanium possui interfaces para dois leitores do tipo ABATrack ou Wiegand. Na placa de circuito impresso estão identificados os bornes onde devem ser conectados os leitores.

Seleção de Tensão dos Leitores

Há um jumper para seleção da tensão de alimentação de cada leitor, com opções de 5VCC ou 12VCC.

Jumper	Função	Opções
JP1	Seleção de tensão do leitor 1	5VCC ou 12VCC
JP2	Seleção de tensão do leitor 2	5VCC ou 12VCC

Dica

Na placa de circuito impresso estão identificadas, junto a cada jumper, as posições de cada opção de tensão (12V ou 5V).

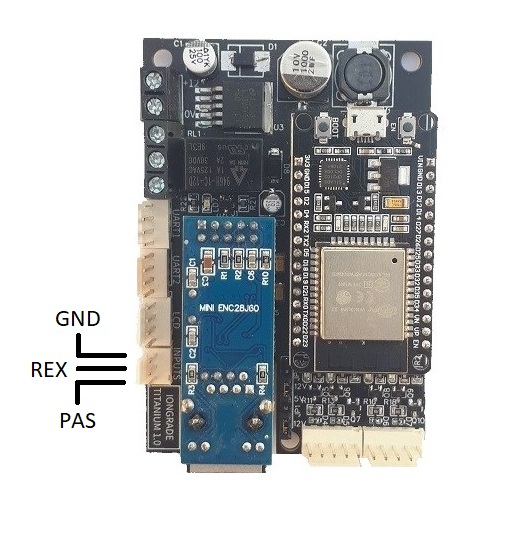

Conexões dos Sensores e Botões de Comando

O botão de comando (REX) e o sensor de estado da porta (PAS/DOOR SWITCH) devem ser ligados nos fios de entrada de sinal.

• REX (Request to Exit): botão de comando
• PAS/DOOR SWITCH: sensor de estado da porta / passagem

Importante

O botão e o sensor conectados nestas entradas devem ser do tipo contato seco, livres de potencial.

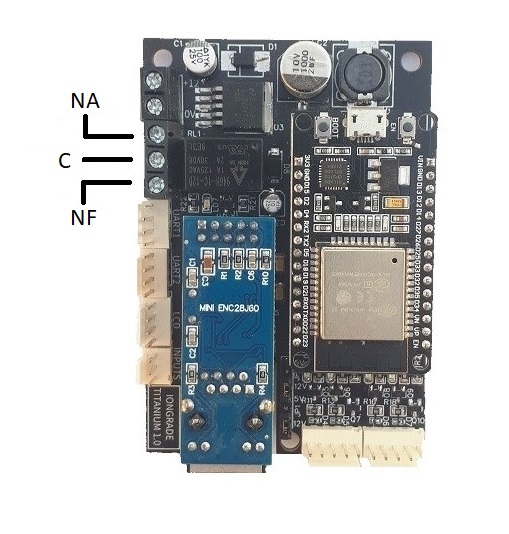

Conexão do Relé de Comando

A controladora possui um relé de comando (LOCK) com as seguintes capacidades:

Especificação	Valor
Carga AC	1A / 120VAC
Carga DC	2A / 30VDC

Atenção

Observe estes limites para garantir a integridade e a vida útil dos contatos do relé.

O relé é acionado quando há uma liberação de acesso pelo controlador. O ajuste de tempo de acionamento do relé é realizado na etapa de configuração do controlador.

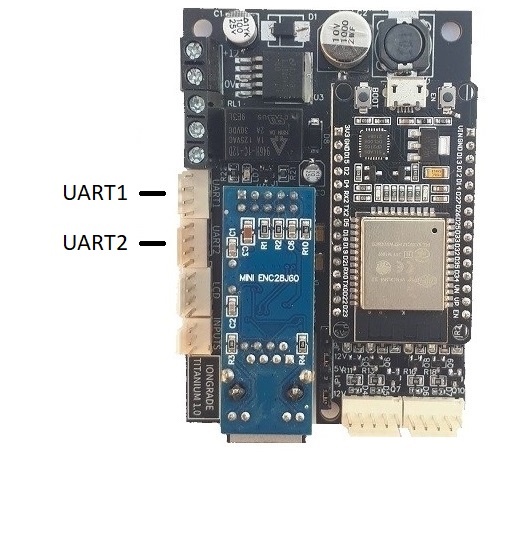

Portas Seriais (UARTs)

A controladora possui duas portas seriais de comunicação. As portas UART1 e UART2 estão disponíveis para conexão de dispositivos de comunicação variados e configuráveis.

Elas operam no padrão elétrico RS232 e podem fornecer alimentação de 5VCC para alimentar o dispositivo conectado, tais como scanners. O fornecimento de corrente pelo controlador está limitado a 500 mA.

Pinagem dos Conectores Seriais (UART1 e UART2)

Pino	Sinal
1	+5 VCC
2	TX
3	RX
4	GND

Recurso especial — UART3

Além das UART1 e UART2 (associadas aos canais 1 e 2), o controlador dispõe da UART3 como recurso para aplicações especiais — por exemplo, a conexão de uma IODINE para entrada de um leitor de cartões adicional. A UART3 não constitui um terceiro canal de controle.

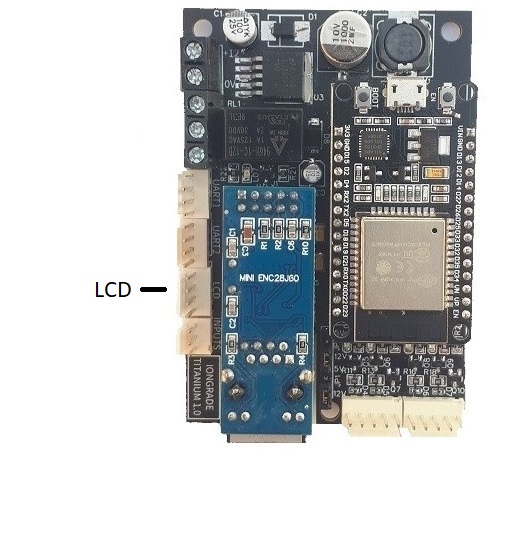

Display LCD

A controladora está preparada para a conexão de um módulo display (LCD). A comunicação com o módulo display usa o protocolo I2C. O nível elétrico dos sinais é TTL em 5VCC.

Pinagem do Conector do Display

Pino	Sinal
1	GND
2	+5VCC
3	SCL
4	SDA

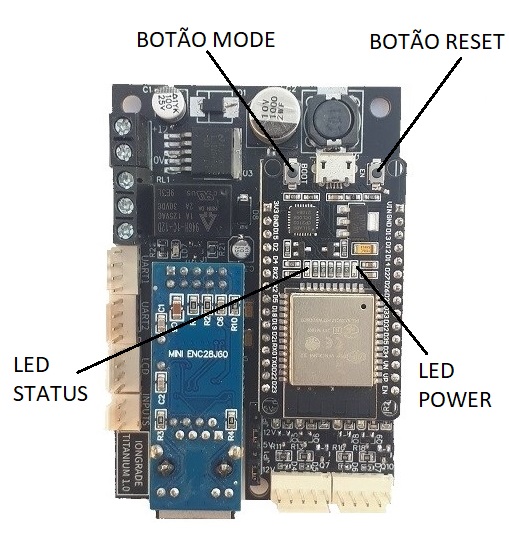

Botões e Indicadores

O controlador possui dois botões que permitem forçar um reset (boot) ou a colocação em modo de configuração, e conta com um LED que mostra o estado da comunicação do equipamento.

Botão RESET — força o reinício (boot) do controlador. Pressione rapidamente para sair do modo configuração.

Botão MODE — coloca o controlador em modo de configuração. Mantenha pressionado por 5 segundos.

LED STATUS — fornece informações sobre o estado geral da comunicação.

Interpretação do LED STATUS

Quando o controlador está em modo de operação, o LED STATUS fornece informações sobre o estado geral da comunicação. A cada dois segundos é iniciada uma série de até quatro piscadas rápidas:

Piscada	Significado
1	Controlador em modo de operação
2	Conexão com a rede (Ethernet/WiFi) OK
3	Conexão com o Broker do sistema OK
4	Comunicação com o servidor OK

Diagnóstico

Quando forem contadas quatro piscadas em cada ciclo, a situação está normal. Esta verificação auxilia bastante durante a instalação e manutenção para a localização de falhas de comunicação.

Iniciando a Configuração

O controlador Titanium é configurado através de um navegador (browser). Para iniciar a configuração, siga os passos abaixo.

1. Ativar o Modo Configuração

1. Mantenha pressionado o botão MODE durante 5 segundos.
2. O controlador inicializará automaticamente no modo Configuração.
3. O LED STATUS permanecerá piscando rapidamente, indicando que o modo está ativo.
4. O controlador ativa um ponto de acesso WiFi (modo AP) e passa a aceitar conexões de clientes.

2. Conectar na Rede WiFi do Controlador

O ponto de rede WiFi criado pelo controlador possui um nome (SSID) único e exclusivo para cada controlador:

• Formato: titanium + código de identificação
• Exemplos: titanium7512208F, titanium89C0CF6A

3. Acessar a Interface de Configuração

1. Conecte-se na rede WiFi do controlador.

2. Abra o navegador e acesse: http://192.168.4.1

3. Informe as credenciais padrão:

   • Usuário: admin
   • Senha: titaniumpwd

Recomendações de Instalação

1. Localização: instale a controladora em local protegido de intempéries.
2. Ventilação: garanta ventilação adequada para a dissipação de calor.
3. Aterramento: conecte o sistema de aterramento adequadamente.
4. Cabeamento: utilize cabos blindados para leitores em ambientes com interferência.
5. Proteção: considere o uso de protetores de surto na alimentação.
