Manual de Operação - Controladora Titanium
O Titanium foi descontinuado e não é mais comercializado para novos projetos. Esta documentação permanece disponível para dar suporte às instalações existentes. Para novos projetos ou substituição, consulte a equipe comercial Iongrade.
A controladora Titanium possui internamente um servidor HTTP e toda a sua configuração é feita através de um navegador (browser). Este manual descreve cada tela da interface web de configuração.
Para acessar a configuração é preciso colocar o controlador em modo Configuração, conectar-se à rede WiFi gerada por ele e apontar o navegador para 192.168.4.1. O passo a passo está no Manual de Instalação.

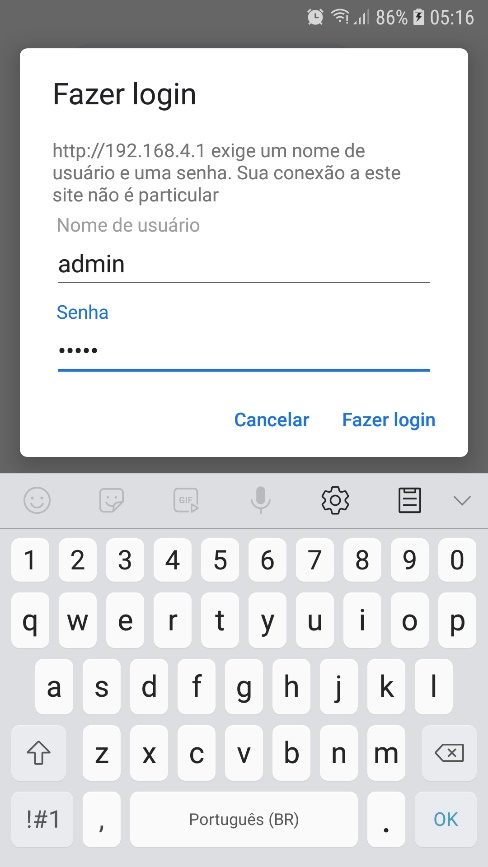

Login
Ao conectar o navegador no controlador, será solicitada a identificação de usuário e senha. Os valores padrão são:
- Usuário:
admin - Senha:
titaniumpwd

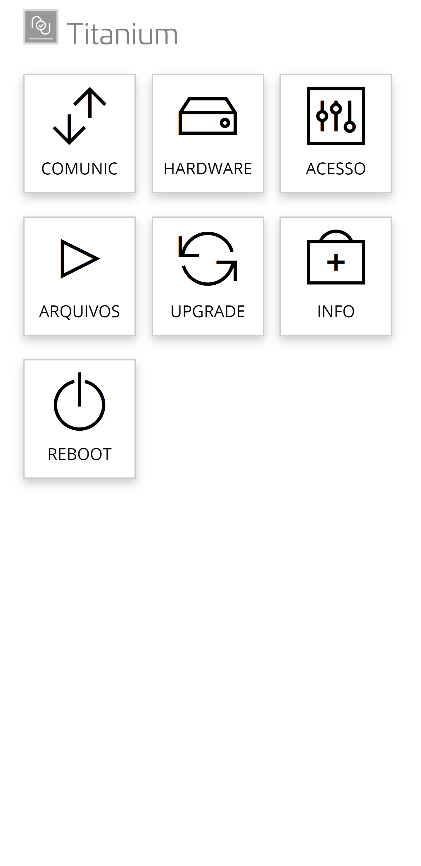

Menu Principal
A tela inicial de configuração apresenta as seguintes opções:
- Comunic — funções de configuração dos parâmetros de comunicação de rede.
- Hardware — funções de configuração dos dispositivos fisicamente conectados ao controlador.
- Acesso — funções de configuração do modo de controle do controlador.
- Arquivos — funções de arquivos (backup/restore).
- Upgrade — acesso à tela de atualização do firmware do controlador.
- Info — acesso às informações gerais sobre o controlador.
- Reboot — reinicia o equipamento.

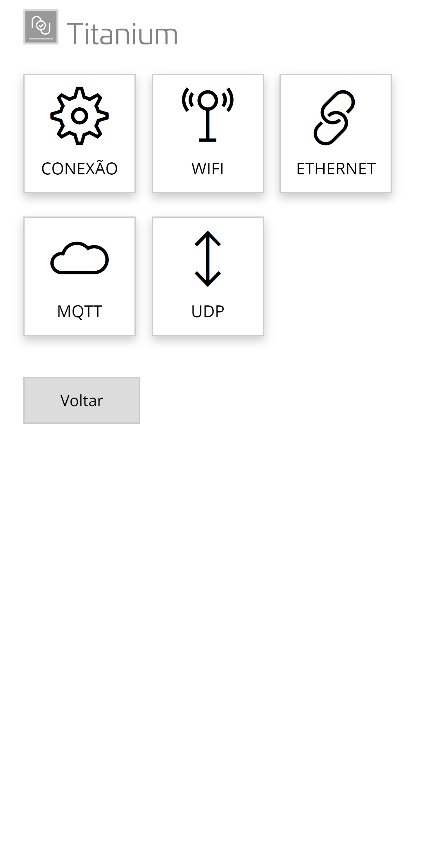

Comunicação
O menu Comunic dá acesso às seguintes telas:
- Conexão — define o tipo de mídia (WiFi ou Ethernet) usado para conectar o controlador à rede quando estiver em operação.
- WiFi — parâmetros da rede WiFi, caso o controlador vá usar conexão sem fio.
- Ethernet — parâmetros da rede cabeada (conector RJ45).
- UDP — parâmetros do canal de comunicação UDP.
A integração do controlador com o broker MQTT (incluindo a conexão ao Accelero Cloud) possui documentação à parte e não é detalhada neste manual.

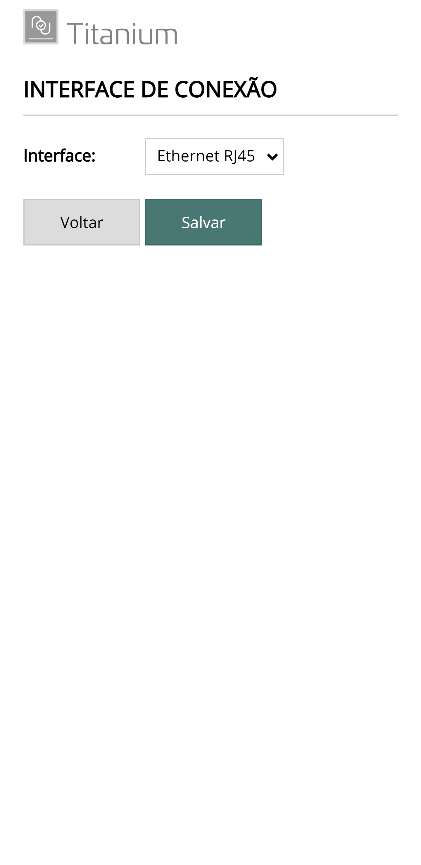

Conexão
Nesta tela define-se o tipo de mídia que o controlador utilizará para se conectar à rede de comunicação quando estiver no modo operação. As opções são:
- WiFi (Wireless)
- Ethernet (RJ45)
Faça as alterações necessárias e clique em Salvar para confirmar.

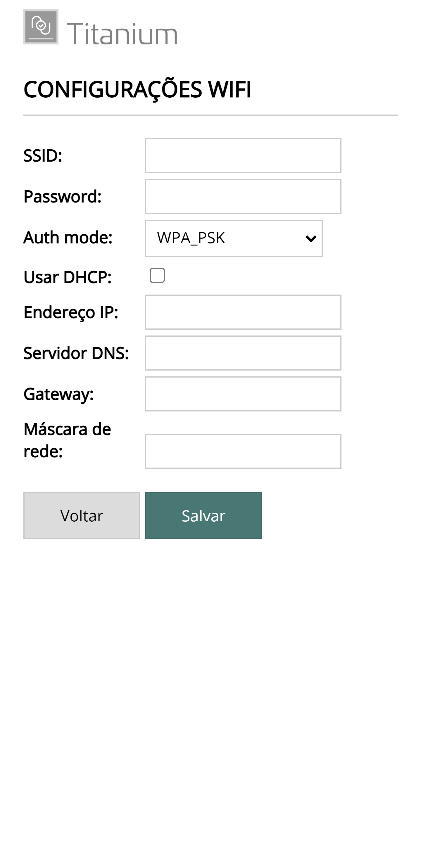

WiFi
Utilize esta tela para informar os dados e parâmetros de acesso à rede WiFi que será usada no modo operação.
Faça as alterações necessárias e clique em Salvar para confirmar.

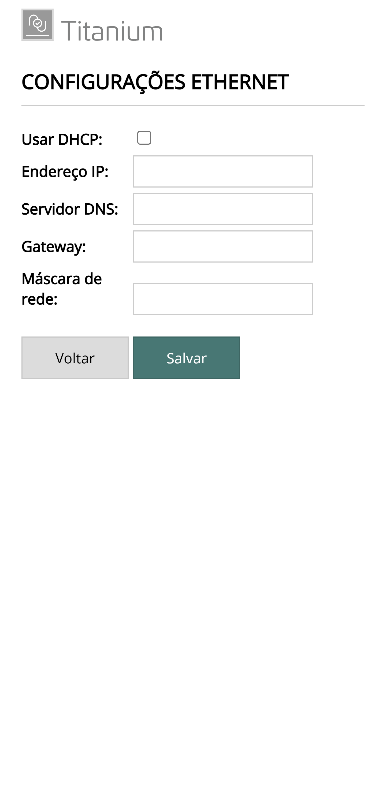

Ethernet
Utilize esta tela para informar os dados e parâmetros de acesso à rede Ethernet (RJ45) que será usada no modo operação.
Faça as alterações necessárias e clique em Salvar para confirmar.

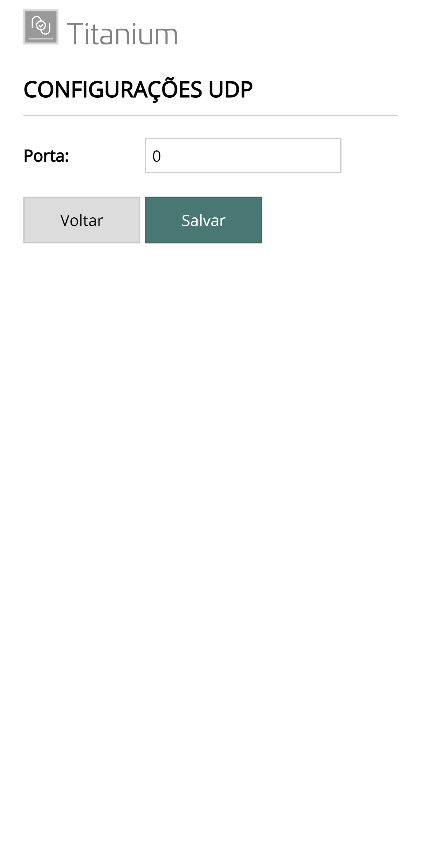

UDP
Nesta tela são informados os parâmetros para estabelecer conexão no protocolo UDP. Através dessa conexão, outros equipamentos podem enviar informações ao controlador — como cartões/tags lidos em outros dispositivos.
- Porta — porta de comunicação a ser utilizada. Se for configurada com o número
0(zero), o serviço fica desligado.
Quando se utiliza a conexão UDP é recomendável que o endereço IP do controlador seja fixo, pois esse endereço deverá ser configurado no equipamento que enviará dados por essa conexão.
Hardware

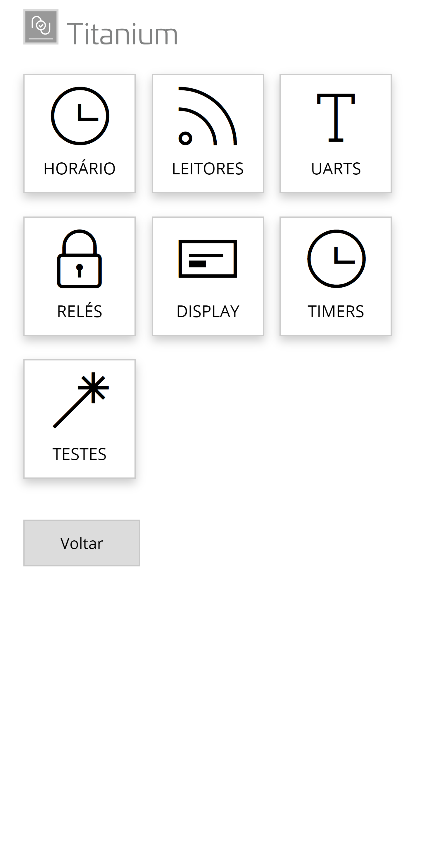

O menu Hardware dá acesso às seguintes telas:
- Horário — ajuste da hora do controlador e parâmetros do servidor NTP.
- Leitores — tipos de leitores que serão conectados ao controlador.
- UARTS — tipos de dispositivos conectados às portas seriais.
- Relé — modo de operação e temporização do relé de saída.
- Display — modo de operação do display LCD.
- Timers — temporizações gerais (entrada de senha, biometria, etc.).
- Testes — testes de funcionamento do hardware.

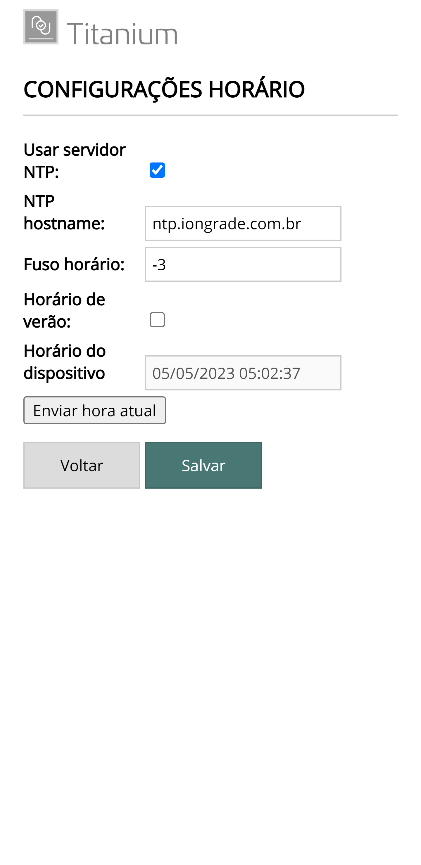

Horário
Nesta tela pode-se determinar que o controlador mantenha seu relógio interno sincronizado com um servidor externo de data/hora (NTP Server):
- Usar servidor NTP — quando marcado, o controlador utiliza um servidor NTP para ajustar seu relógio local automaticamente.
- NTP hostname — URL do servidor NTP.
- Fuso horário — fuso horário do local onde o controlador está instalado.
- Horário de verão — ajusta automaticamente para o horário de verão.
- Horário do dispositivo — data e hora atuais do controlador.
- Enviar hora local — envia a data/hora do seu computador para o controlador.
Faça as alterações necessárias e clique em Salvar para confirmar.

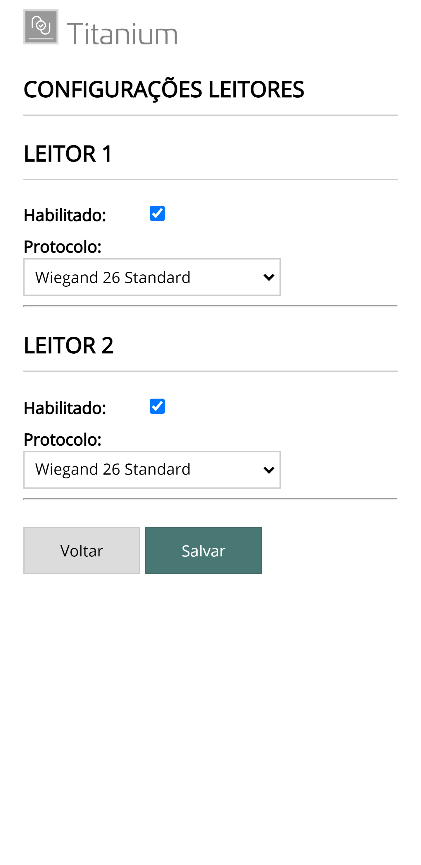

Leitores
O controlador Titanium possui duas interfaces para conexão de leitores de cartões do tipo ABATrack, Wiegand e outros formatos. Informe nesta tela o tipo de leitor que será conectado em cada interface.
Faça as alterações necessárias e clique em Salvar para confirmar.

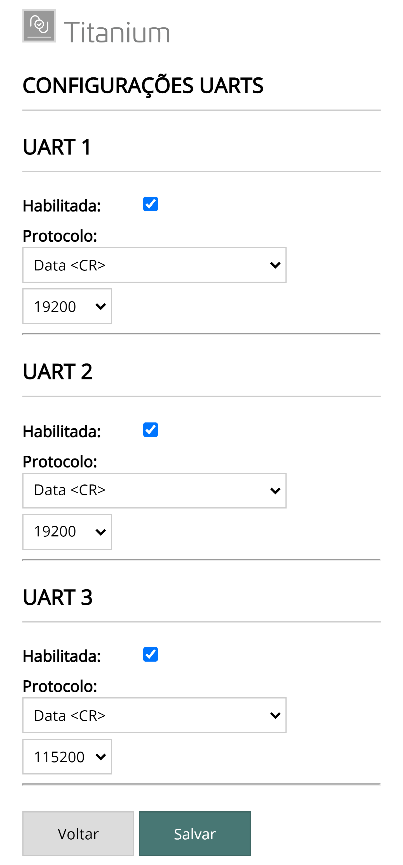

UARTs
O controlador Titanium possui duas portas de comunicação (UARTs) para conectar variados tipos de dispositivos, como módulos de leitura de QR Code, módulos Bluetooth, scanners biométricos, impressoras, etc.
- A UART1 está associada ao canal 1.
- A UART2 está associada ao canal 2 do controlador.
Informe nesta tela que tipo de dispositivo será conectado em cada UART e clique em Salvar para confirmar.
A UART3 é destinada a aplicações especiais. Pode-se utilizar, por exemplo, uma IODINE para entrada de um leitor de cartões adicional. Ela não constitui um terceiro canal de controle.

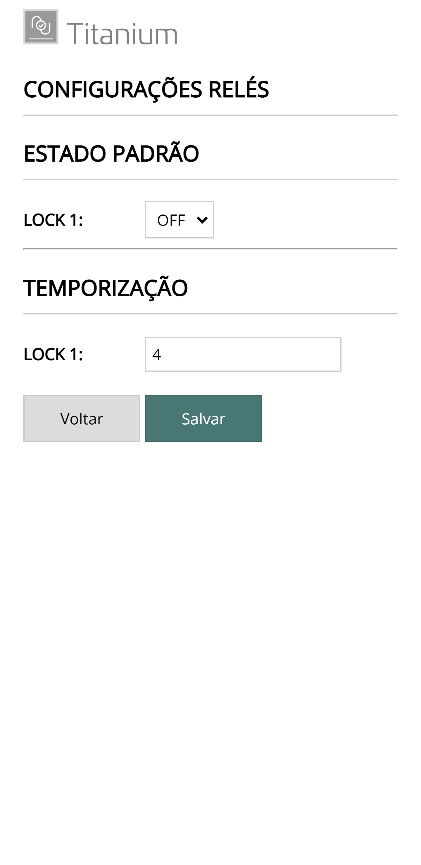

Relé
O controlador Titanium possui um relé para acionamento de dispositivo externo (LOCK). O relé LOCK é acionado sempre que o controlador libera o acesso naquele canal.
Configure nesta tela o estado normal (default) do relé — desligado (OFF) ou ligado (ON) — e o tempo (em segundos) que o relé permanece ligado quando acionado.
Para controle de portas com eletroímãs, usa-se normalmente a opção ON no estado normal do relé.
Faça as alterações necessárias e clique em Salvar para confirmar.

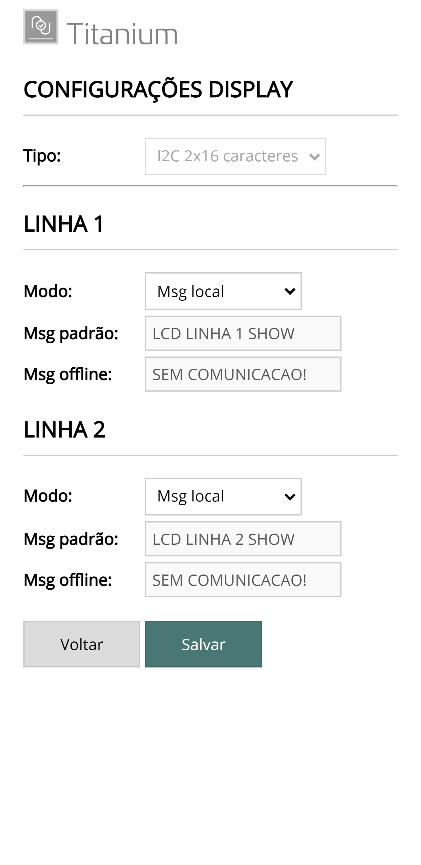

Display
O controlador Titanium possui um display LCD integrado, conectado por interface I2C. O display é capaz de exibir mensagens em duas linhas, e seu comportamento é totalmente configurável a partir da interface web.
A configuração do display é feita em dois pontos da interface, que se complementam:
- Hardware → Display — define o modo de operação de cada linha (mensagens locais ou mensagens do servidor) e as mensagens de estado online/offline.
- Acesso → Mensagens — define o texto de cada mensagem que o controlador exibe durante a operação (por exemplo ACESSO AUTORIZADO, ACESSO NEGADO).
Esta seção trata do primeiro ponto. As mensagens de operação são detalhadas em Mensagens, dentro do menu Acesso.
Modo de operação de cada linha
O display do controlador Titanium pode operar de duas formas, escolhidas independentemente para cada uma das duas linhas:
- Mensagens locais (padrão) — a linha apresenta as mensagens geradas localmente pelo próprio controlador, conforme configuradas em Acesso → Mensagens.
- Mensagens do servidor — a linha apresenta as mensagens enviadas pelo servidor do sistema durante a operação.
Mensagens de estado online/offline
Quando o modo escolhido para uma linha é o de mensagens do servidor, é possível definir uma mensagem padronizada a ser exibida nos estados de comunicação:
- Online — mensagem exibida quando o controlador está com a comunicação estabelecida com o servidor.
- Offline — mensagem exibida quando o controlador está operando sem comunicação (contingência).
Faça as alterações necessárias e clique em Salvar para confirmar.

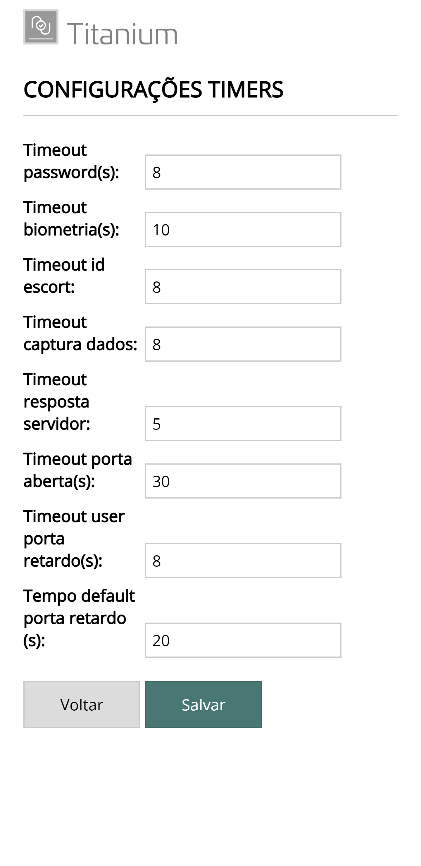

Timers
Nesta tela determinam-se os tempos limites (em segundos) para algumas ações dos usuários e do servidor:
- Timeout password — tempo máximo para aguardar a entrada de senha do usuário.
- Timeout biometria — tempo máximo para aguardar a identificação biométrica.
- Timeout id escort — tempo máximo para aguardar a identificação de um acompanhante.
- Timeout captura dados — tempo máximo para aguardar a entrada de cartão no modo captura (criação de cartões).
- Timeout resposta servidor — tempo máximo para aguardar resposta do servidor em uma consulta.
- Timeout porta aberta — tempo limite para gerar alarme de porta aberta.
- Timeout user porta retardo — tempo máximo para aguardar a reidentificação do usuário no modo Porta com Retardo.
- Tempo default porta retardo — temporização adotada no modo Porta com Retardo quando estiver operando em contingência (off-line).
Faça as alterações necessárias e clique em Salvar para confirmar.

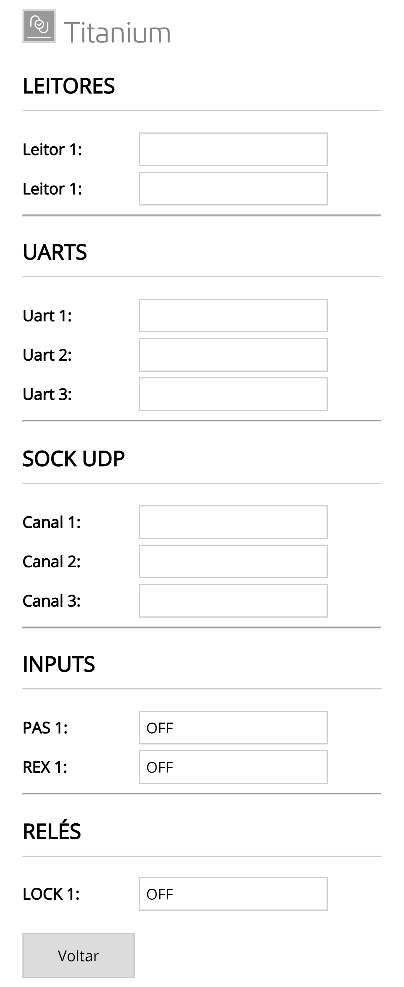

Testes
Nesta tela pode-se verificar o funcionamento dos dispositivos conectados ao controlador:
- Ao apresentar um cartão em um dos leitores ligados ao controlador, o dado lido é apresentado no canal respectivo.
- O estado das entradas de sinal (REX e PASS/DOOR) também é atualizado em tempo real na tela.

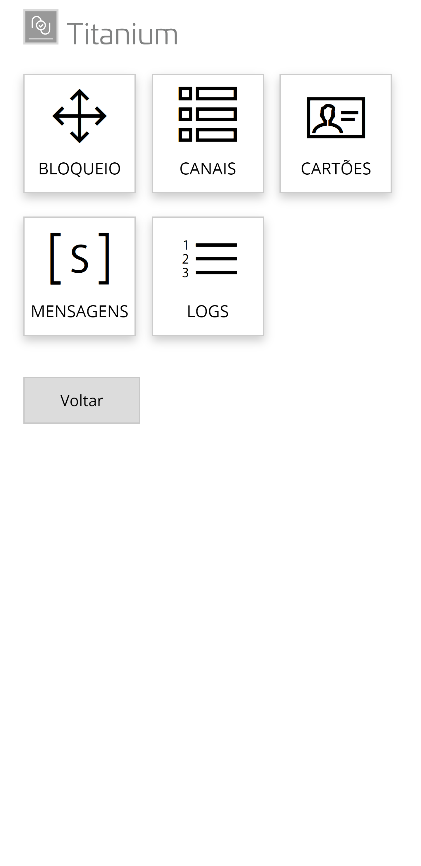

Acesso
O menu Acesso dá acesso às seguintes telas:
- Bloqueio — define o tipo de dispositivo a ser controlado (porta, catraca, cancela, etc.).
- Canais — características de controle de cada um dos dois canais do controlador.
- Cartões — funções de ajuste da lista local de cartões.
- Mensagens — configuração das mensagens exibidas no display.
- Logs — leitura das ocorrências registradas pelo controlador (usado em operação stand alone).

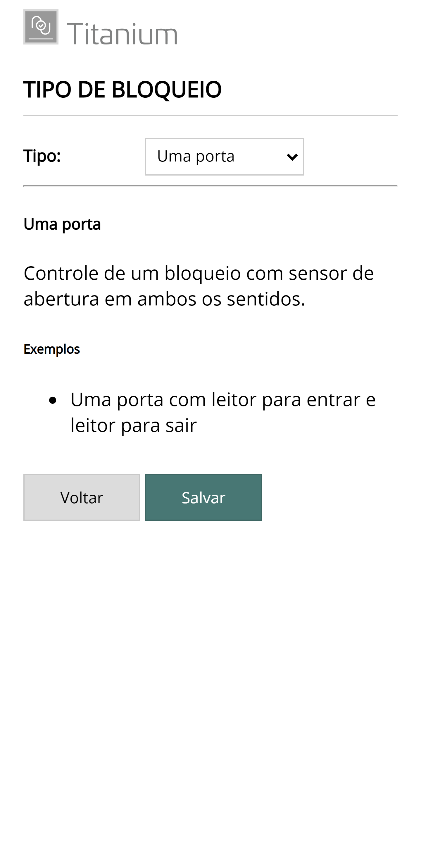

Bloqueio
O controlador Titanium está preparado para controlar diversos tipos de dispositivos, como porta, catraca, cancela, entre outros. Use esta tela para informar ao controlador qual o tipo de dispositivo que ele deve controlar.
Faça as alterações necessárias e clique em Salvar para confirmar.

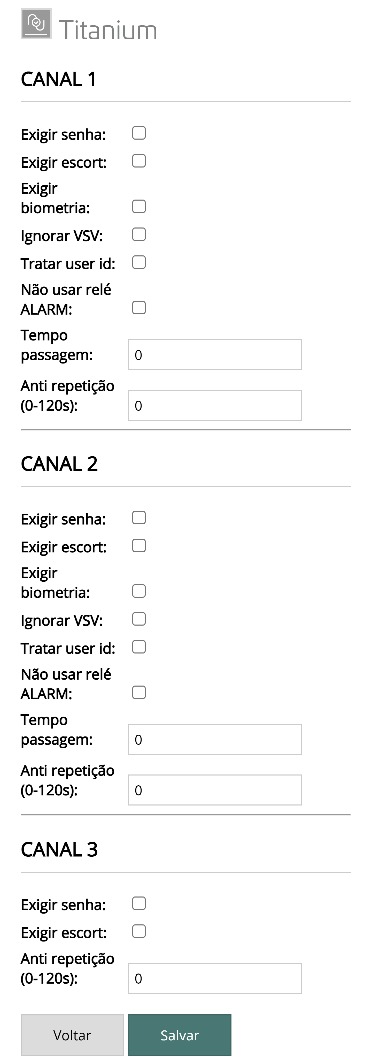

Canais
O controlador Titanium possui dois canais de controle. Para cada canal podem ser definidas regras específicas de verificação. Configure os parâmetros abaixo e clique em Salvar.
- Exigir senha — habilita o controle de senha offline no canal. Para funcionar: o canal deve estar configurado para verificar senha, deve existir um dispositivo com teclado para entrada da senha e o usuário deve possuir uma senha.
- Exigir escort — em modo offline, libera o acesso de um usuário que requer escolta apenas quando um usuário autorizado liberar sua passagem. Para funcionar: o canal deve estar marcado para verificar acompanhante, o usuário a ser escoltado deve ter a marca escort required e o liberador deve estar marcado como acompanhante autorizado (escort).
- Exigir biometria — exige que o usuário se identifique por um sensor biométrico. Para funcionar: o canal deve estar marcado para verificar biometria, deve existir um dispositivo de captura biométrica associado ao canal e o usuário deve possuir dados biométricos cadastrados.
- Ignorar VSV — encaminha as solicitações de acesso imediatamente ao servidor, sem verificação de autorização na lista local.
- Tratar User Id — faz o controlador aceitar como identificador o código de identificação do usuário, em vez do código de um cartão (útil, por exemplo, com scanner biométrico que envia o código do usuário).
- Não usa relé ALRM — em caso de acesso negado, não aciona o relé de alarme do canal.
- Tempo passagem — período de tempo para o usuário passar pelo bloqueio. Se for menor que o tempo definido para o relé LOCK do canal, a Titanium considera o tempo do relé.
- Anti repetição — intervalo de tempo para que sucessivas leituras de crachá sejam desconsideradas no canal.
Cartões

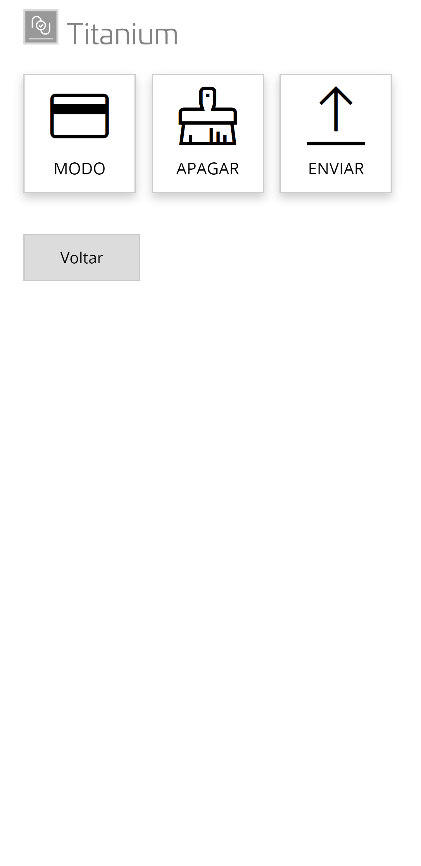

O menu Cartões dá acesso às seguintes telas:
- Modo — ajuste do modo de controle da lista de usuários armazenada na memória do controlador.
- Apagar — apaga os dados da lista local de cartões.
- Enviar — envio (upload) de lista de cartões quando o controlador for operar em modo totalmente stand alone (sem comunicação).

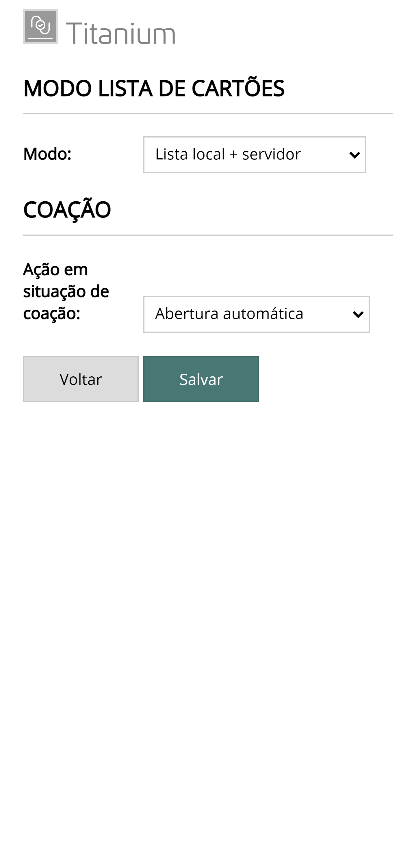

Modo
O controlador Titanium mantém uma lista de usuários em sua memória interna (lista local), atualizada pelo software de controle. O controle de acesso pode usar a lista local e/ou consultar o servidor. Nesta tela define-se como o controlador trata essa lista.
Lista de cartões:
- Lista local + servidor — com a comunicação OK, o servidor é consultado (exceto para cartões marcados para não consultar). Em caso de falha de comunicação, o controlador verifica se o usuário existe em sua lista para tomar a decisão.
- Sempre consulta servidor — todas as solicitações são repassadas ao servidor. Em caso de falha de comunicação, o controlador trata localmente apenas cartões de coação.
- Nunca consulta servidor — usa apenas a lista local para as autorizações.
Coação — define a ação do controlador quando um cartão marcado como "cartão de coação" é apresentado em modo de contingência (quando online, a ação é determinada pelo servidor):
- Abertura automática — autoriza o acesso independentemente de qualquer outra regra. Gera um evento de "coação" enviado ao servidor quando a conexão é reestabelecida.
- Aplicar políticas de acesso — aplica normalmente as políticas de acesso (podendo bloquear), mas gera um evento de "coação" enviado ao servidor quando a conexão é reestabelecida.
Faça as alterações necessárias e clique em Salvar para confirmar.

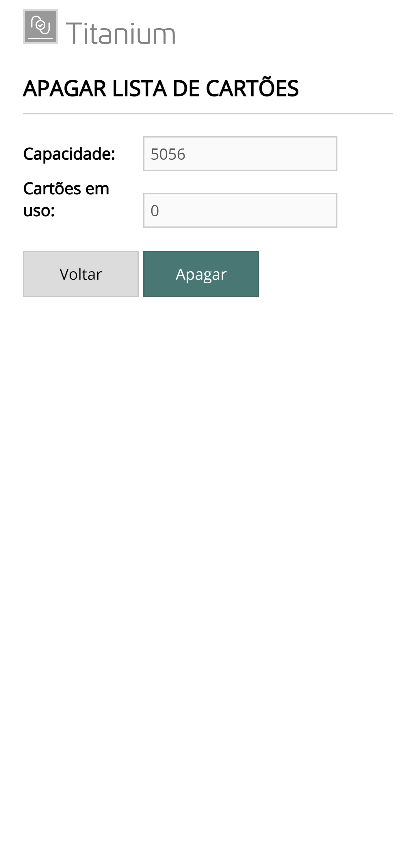

Apagar
A tela apresenta a capacidade total da lista local de cartões e a quantidade de cartões em uso. Utilize o botão Apagar para limpar a lista local.
A limpeza da lista pode demorar alguns segundos. Aguarde cerca de 30 segundos e atualize (refresh) a tela.

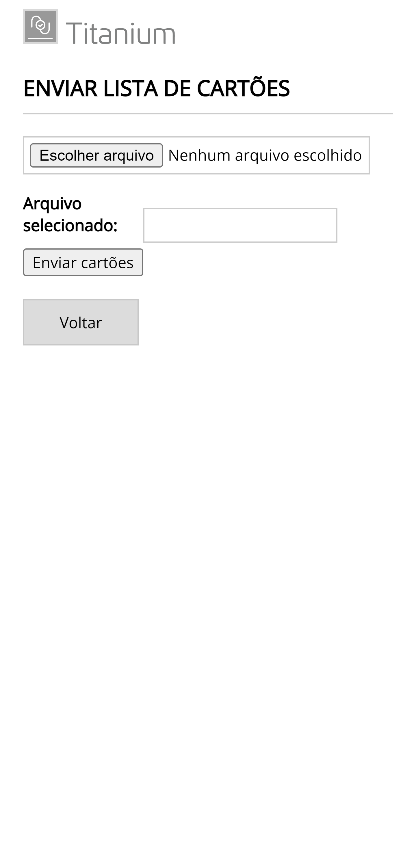

Enviar
O controlador Titanium pode operar em modo stand alone (sem comunicação e sem software de controle). Para isso é necessário informá-lo sobre os usuários com permissão de acesso, suas faixas horárias, etc. Esta função permite enviar um arquivo com esses dados ao controlador.
O formato do arquivo é simples, porém padronizado, e pode ser criado em um editor de textos. Use o botão Escolher arquivo para localizá-lo e o botão Upload para iniciar a transmissão.
Consulte o suporte técnico sobre o formato do arquivo de cartões.

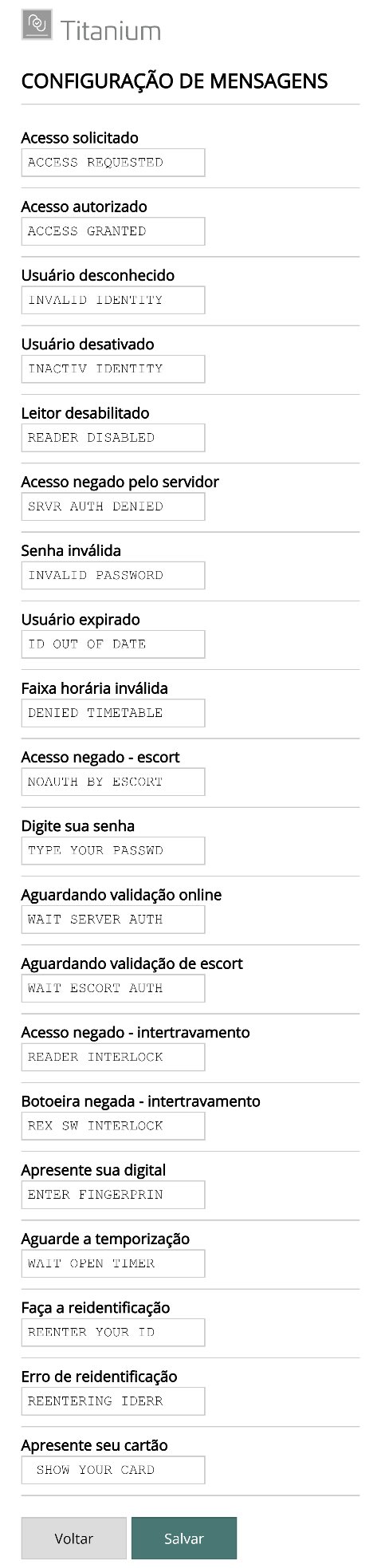

Mensagens
Esta tela compõe, junto com Hardware → Display, a configuração do display LCD do controlador. Aqui define-se o texto de cada mensagem que o controlador apresenta no display durante a operação.
Todas as mensagens que o controlador apresenta no display podem ser configuradas livremente nesta tela — por exemplo: ACESSO AUTORIZADO, ACESSO NEGADO, entre outras.
As linhas que estiverem configuradas em modo local (em Hardware → Display) exibem exatamente os textos definidos aqui; as linhas em modo servidor exibem as mensagens enviadas pelo sistema durante a operação.
Faça as alterações necessárias e clique em Salvar para confirmar.

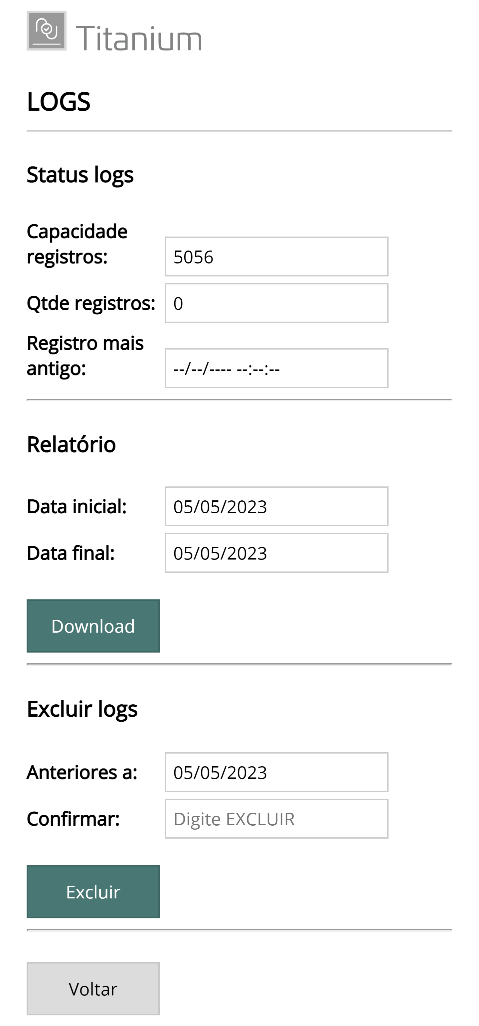

Logs
Quando o controlador opera em modo stand alone, os registros de ocorrências continuam sendo arquivados na memória. Esta função permite verificar o estado dos registros, gerar um relatório (download) e limpar os dados:
- Status logs — capacidade de armazenamento, quantidade de registros atuais e data/hora do registro mais antigo.
- Relatório — define as datas inicial e final para criar um arquivo com os registros do período. O botão Download cria e envia o arquivo (formato padronizado).
- Excluir logs — limpa os registros de ocorrências. Informe a data limite e clique em Excluir.

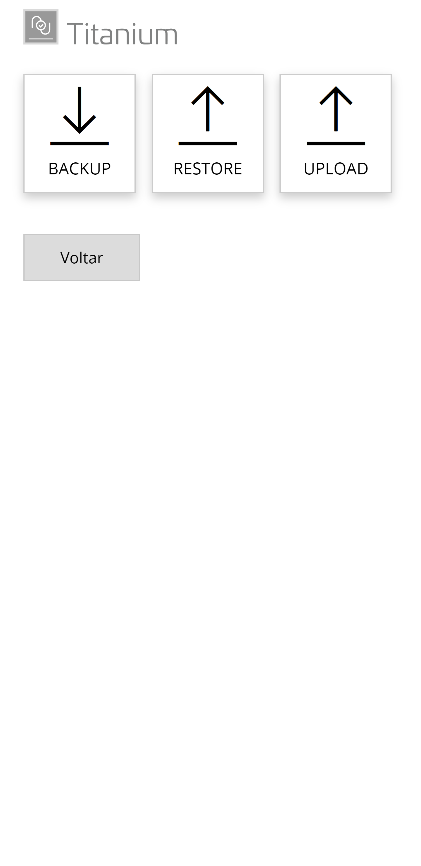

Arquivos
O menu Arquivos dá acesso às seguintes telas:
- Backup — cria e baixa um arquivo com todos os dados de configuração do controlador.
- Restore — envia um arquivo de backup para restaurar as configurações.
- Upload — envia um arquivo específico para o controlador.

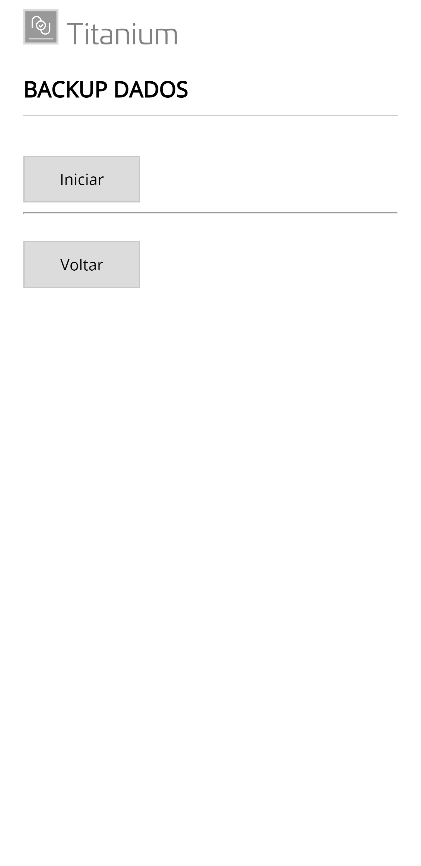

Backup
Utilize esta tela para baixar um arquivo com todos os dados de configuração do controlador.
Clique em Iniciar para baixar o arquivo. Uma janela se abrirá solicitando o local onde salvá-lo. Esse arquivo poderá ser utilizado na função Restore quando desejar restaurar a configuração. Clique em Voltar para retornar ao menu anterior.

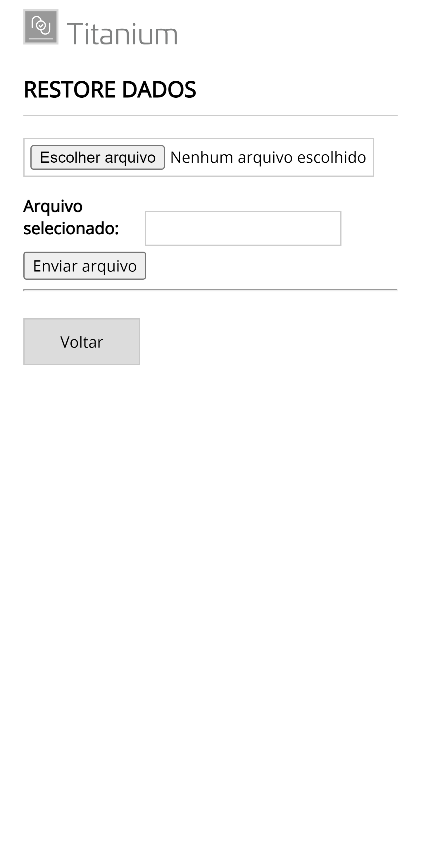

Restore
Utilize esta tela para enviar um arquivo com os dados de configuração do controlador. O arquivo deve estar no formato adequado, conforme criado na função Backup.
Clique em Escolher arquivo para selecioná-lo e em Enviar arquivo para iniciar a transferência. Clique em Voltar para retornar ao menu anterior.

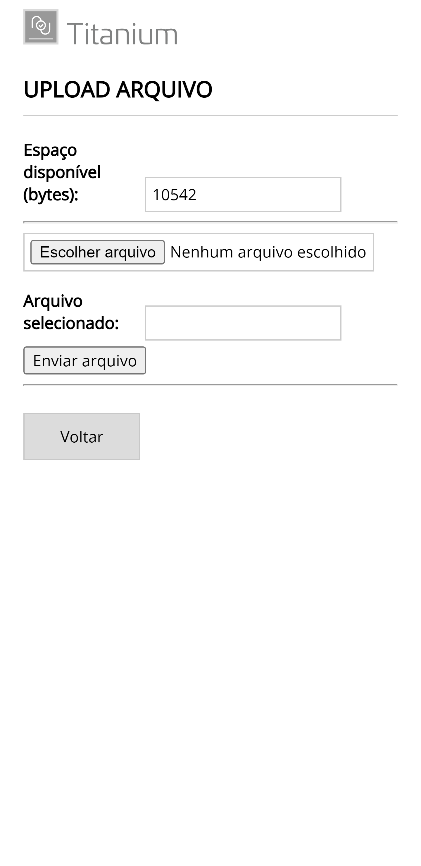

Upload
Utilize esta tela para enviar um arquivo específico para o controlador. Os arquivos devem estar no formato adequado. A tela apresenta o espaço atualmente disponível na memória do controlador.
Clique em Escolher arquivo para selecioná-lo e em Enviar arquivo para iniciar a transferência. Clique em Voltar para retornar ao menu anterior.

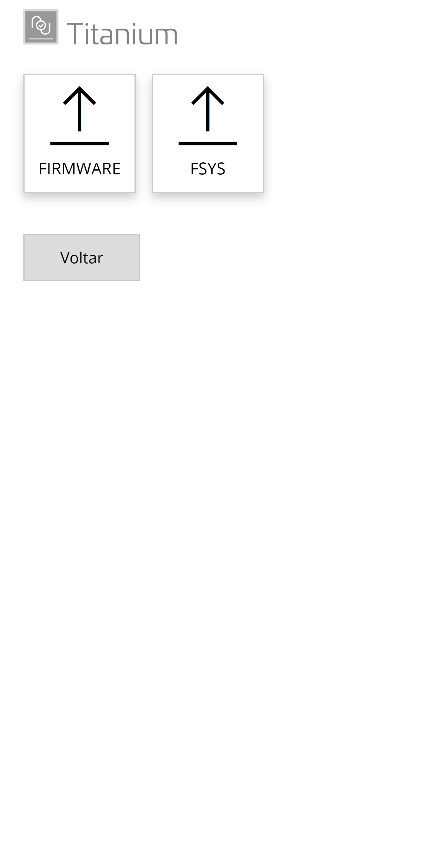

Upgrade
Esta função permite enviar ao equipamento uma nova versão de firmware quando necessário. Há dois tipos de atualização:
- FIRMWARE — atualização do código executável.
- FSYS — atualização do sistema de arquivos.
Em algumas situações é necessário realizar as duas atualizações. Escolha o tipo clicando sobre o botão específico ou clique em Voltar para retornar ao menu inicial.

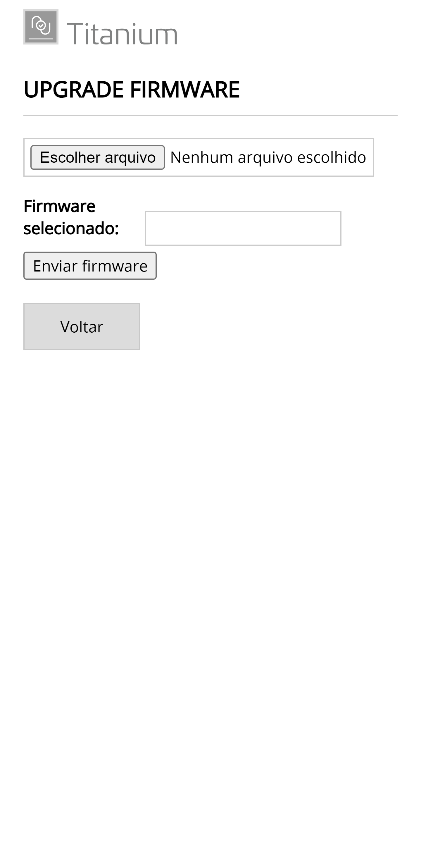

Upgrade FIRMWARE
Através desta tela seleciona-se um arquivo com uma nova versão de firmware para atualizar o dispositivo.
Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo firmware para iniciar o envio.
Ao final da atualização, o equipamento será reinicializado automaticamente. Como voltará a operar no modo de operação normal, o Access Point será desativado. Para voltar ao modo de configuração, refaça o procedimento descrito em Ativando o modo Configuração.

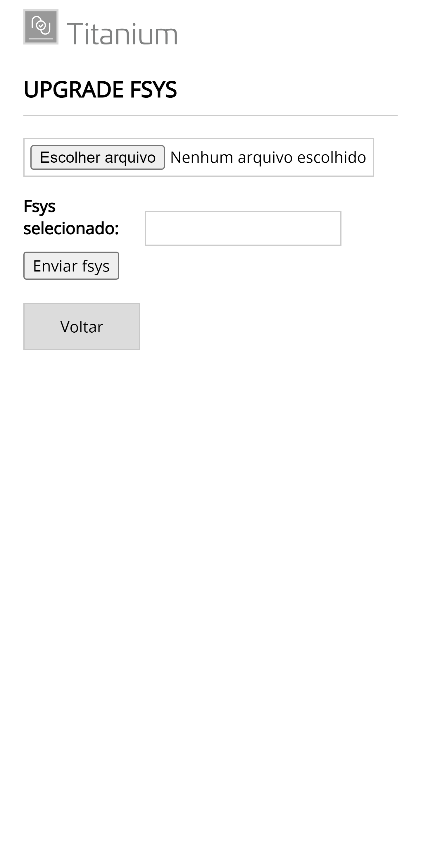

Upgrade FSYS
Através desta tela seleciona-se um arquivo com uma nova versão do sistema de arquivos (FSYS) para atualizar o dispositivo.
Clique em Escolher arquivo para selecionar o arquivo e, em seguida, em Enviar novo fsys para iniciar o envio.
Ao final da atualização, o equipamento será reinicializado automaticamente. Como voltará a operar no modo de operação normal, o Access Point será desativado. Para voltar ao modo de configuração, refaça o procedimento descrito em Ativando o modo Configuração.

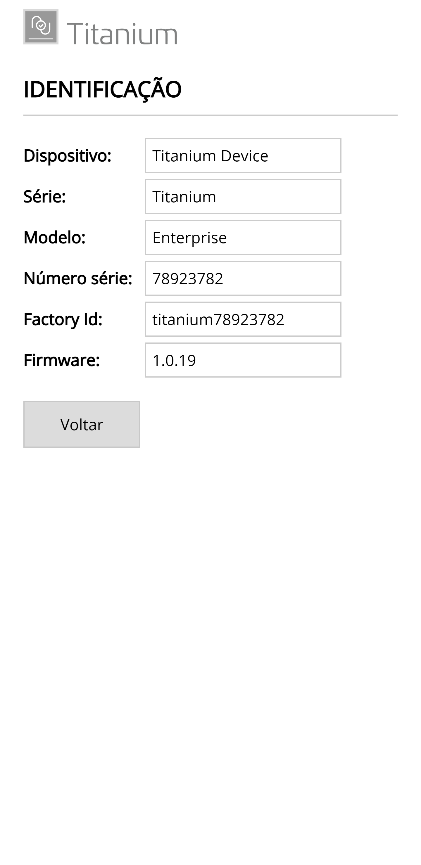

Info
Nesta página são apresentadas informações técnicas sobre o controlador:
- Dispositivo — tipo de dispositivo.
- Série — série do dispositivo.
- Modelo — modelo do dispositivo.
- Número de série — número de série de fabricação.
- Factory Id — identificação de fábrica.
- Firmware — versão do firmware.

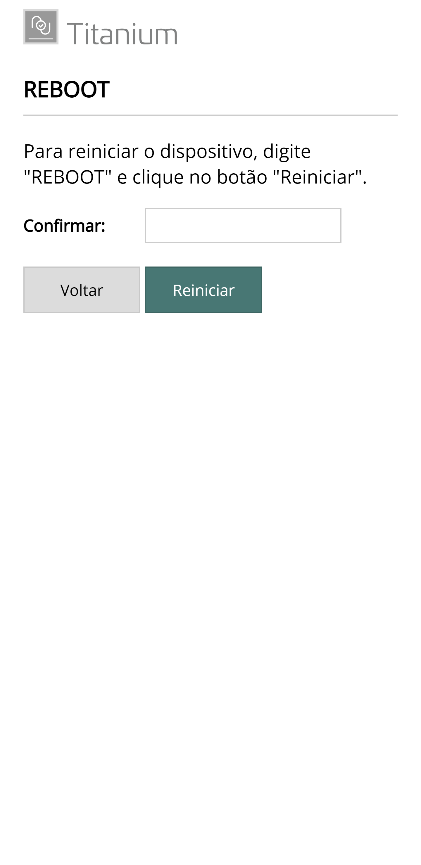

Reboot
Nesta página é possível reiniciar a Titanium remotamente.
Digite REBOOT em letras maiúsculas no campo de confirmação e clique no botão Reiniciar.
