Plantas Baixas
Plantas baixas (floor plans) são imagens dos pavimentos de um site, sobre as quais as zonas são desenhadas como polígonos para visualização no Mapa de Zonas.
Andares
Cada site pode ter múltiplos andares (pavimentos). Os andares são organizados por nível:
| Nível | Formato | Exemplo |
|---|---|---|
| Negativos | B1, B2, B3... | Subsolo, garagem |
| 0 | GF | Térreo |
| Positivos | 1F, 2F, 3F... | Andares superiores |
Um andar pode ser marcado como padrão — ele é exibido primeiro ao abrir o mapa.

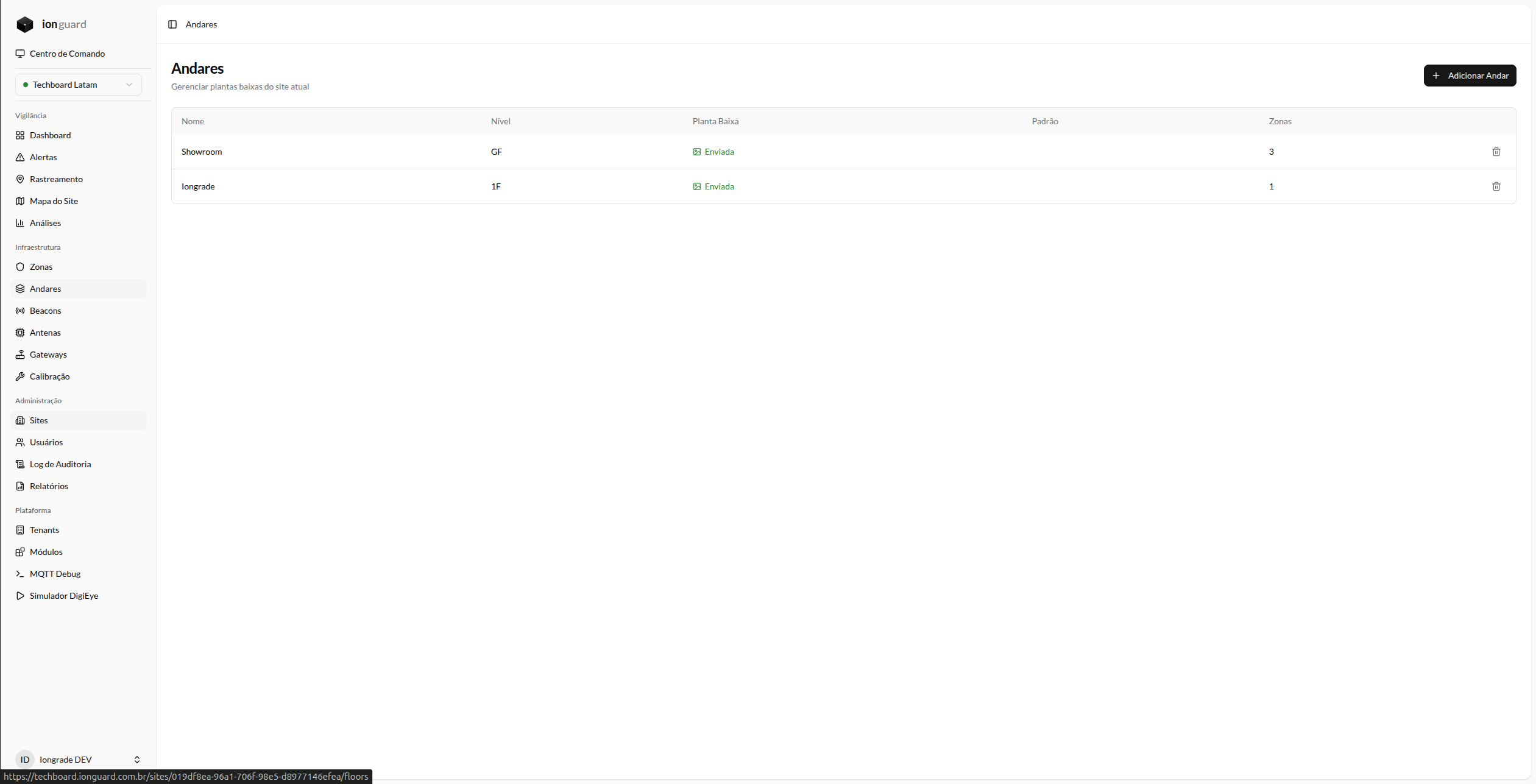

Lista de andares
A página de Andares (/sites/{site}/floors) exibe:
- Nome — Nome do pavimento
- Nível — Formatado como acima
- Planta baixa — Indicador de upload (com ícone)
- Padrão — Badge se é o andar padrão
- Zonas — Quantidade de zonas associadas
Criar um andar
- Acesse a página do site e clique em "Andares"
- Clique em "Adicionar Andar"
- Preencha o formulário:
| Campo | Obrigatório | Descrição |
|---|---|---|
| Nome | Sim | Nome do pavimento (ex: "Térreo", "2° Andar"). Máx. 255 caracteres |
| Nível | Sim | Número inteiro (-10 a 200). Negativo para subsolos, 0 para térreo |
| Planta Baixa | Não | Imagem do pavimento. Formatos: PNG, JPG, SVG, WebP. Máx. 10 MB |
| Andar padrão | Não | Marcar como andar exibido por padrão no mapa |
- Clique em "Salvar"
Para melhor qualidade no mapa, use imagens PNG ou SVG com fundo transparente ou branco. A resolução recomendada é de pelo menos 2000px de largura.

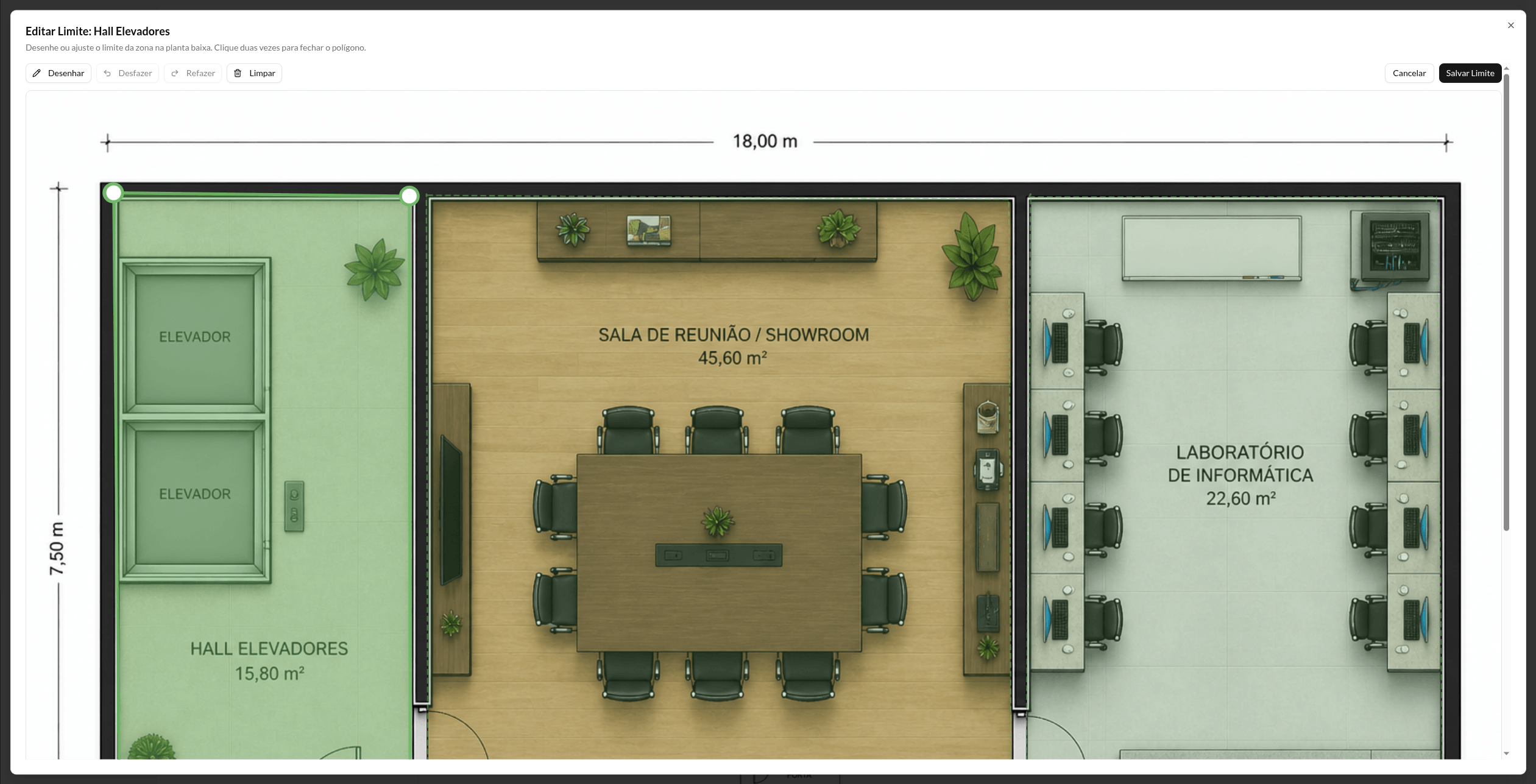

Editor de contornos de zona

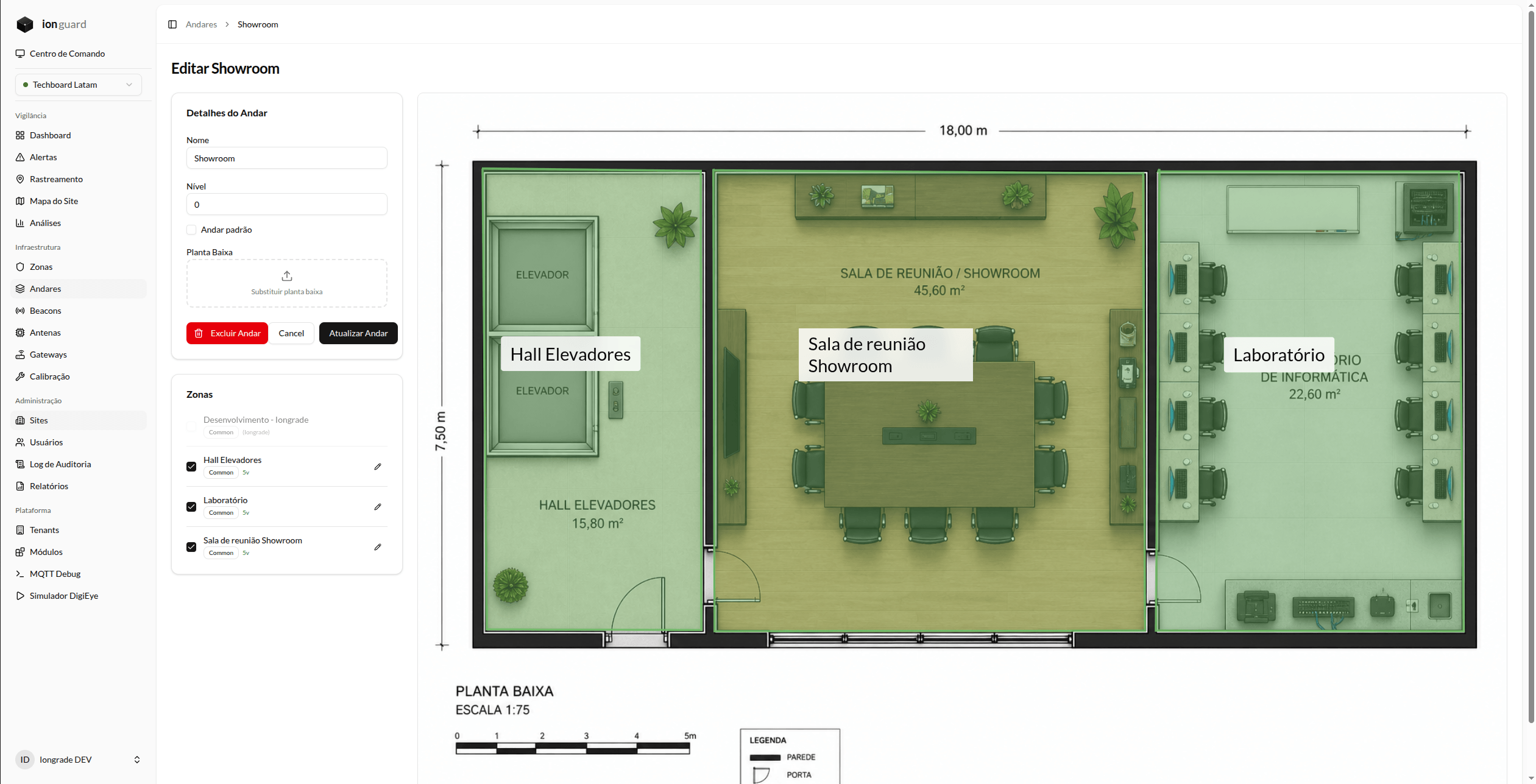

Após fazer upload da planta baixa, o editor de contornos permite desenhar os polígonos das zonas sobre a imagem:
Como funciona
- Edite o andar
- Na seção "Zonas", as zonas disponíveis (não associadas a outro andar) são listadas
- Clique em "Atribuir Zona" para associar uma zona ao andar
- Clique em "Editar Contorno" para desenhar o polígono da zona sobre a planta
- Ajuste a cor da zona para diferenciação visual
- Defina a ordem de exibição (zonas com ordem menor ficam por baixo)
Dicas para o editor
- Clique nos vértices para ajustar o polígono
- Use coordenadas precisas para alinhar com paredes e corredores
- Zonas podem se sobrepor (use a ordem para controlar qual fica visível)
- A cor de cada zona é independente do tipo — permite personalização visual
Editar um andar
Na lista, clique no nome do andar. É possível alterar nome, nível, imagem da planta e status de padrão.
Excluir um andar
Clique em "Excluir" na lista. O diálogo informa quantas zonas estão associadas ao andar. As zonas são desassociadas (não excluídas).
