Barium — Fabricação (Montagem de Fábrica)
Esta página descreve a montagem de fábrica do anunciador de áudio Barium — procedimentos de bancada/linha de produção, não de instalação em campo. De uso interno restrito.
Esta página documenta a montagem interna de fábrica do Barium: o interior do case e o chicote de fios, a placa CPU (ESP32) fixada na tampa e a pinagem interna que interliga a CPU aos demais componentes (alimentação, entrada de comando, LED, alto-falante, botão e sinalizador sonoro).
Fonte: pasta de montagem do repositório do Barium. O documento
montagem.docxnão possui texto; esta página foi reconstruída a partir das fotos de montagem (interior do case, placa CPU na tampa) e do croqui à mão da pinagem interna.
A fonte original não traz texto descritivo nem lista de materiais. As informações abaixo foram transcritas das fotos e do croqui. Termos de leitura incerta no croqui estão sinalizados. Confirmar com a engenharia antes de usar como referência de produção definitiva.

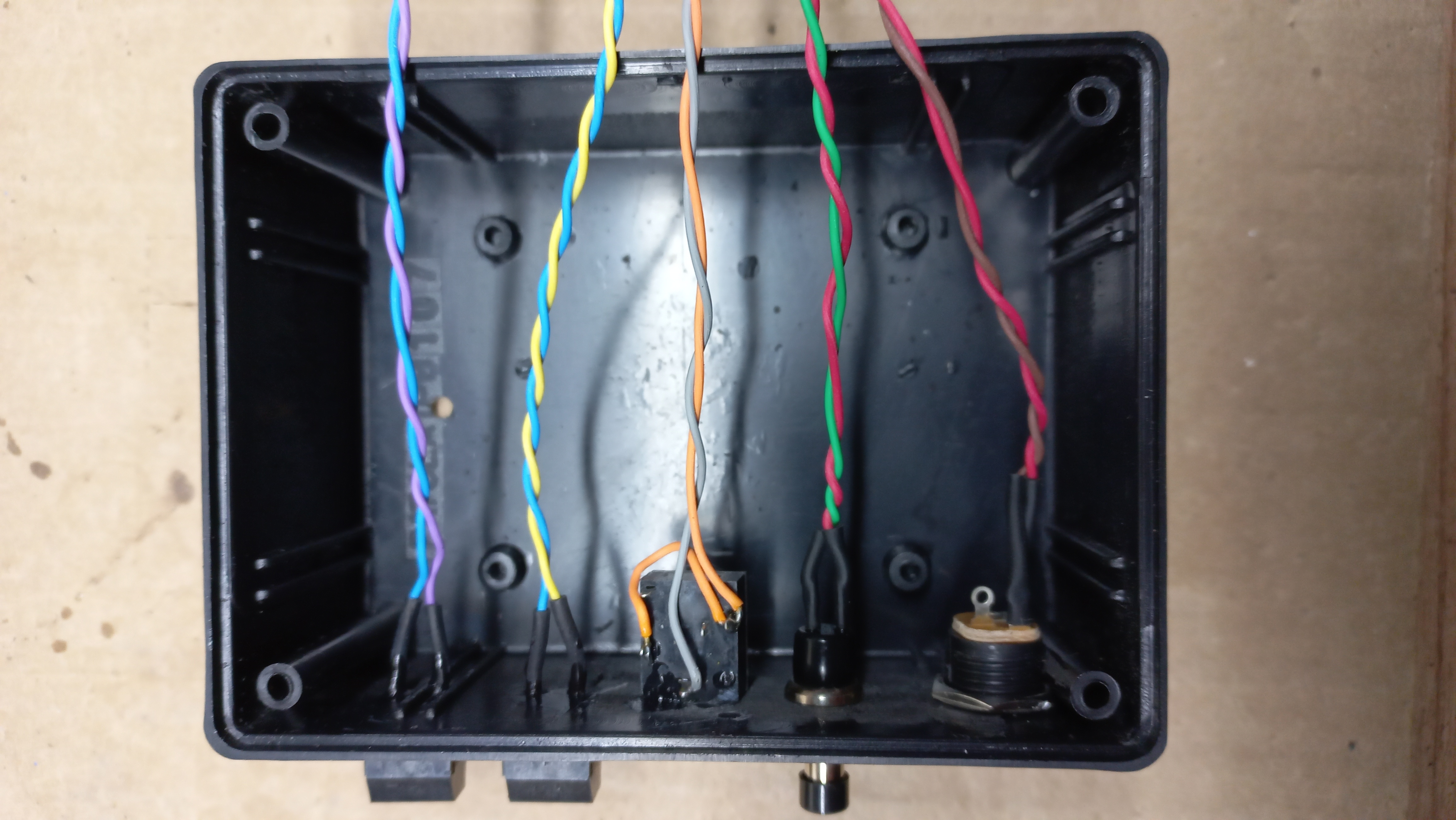

1. Interior do case e chicote
O Barium é montado em um case plástico retangular com tampa removível. O corpo do case recebe o chicote de fios que sai dos furos do case (cabeamento externo do produto) e desce até os componentes internos fixados no fundo da caixa.
No fundo do case são montados:
- O alto-falante (SPK) do anunciador.
- Conectores/jaques (saída de áudio e/ou conector de alimentação) na parede do case.
- Os fios do chicote, organizados em pares trançados por função, com código de cores padronizado (ver a pinagem interna).

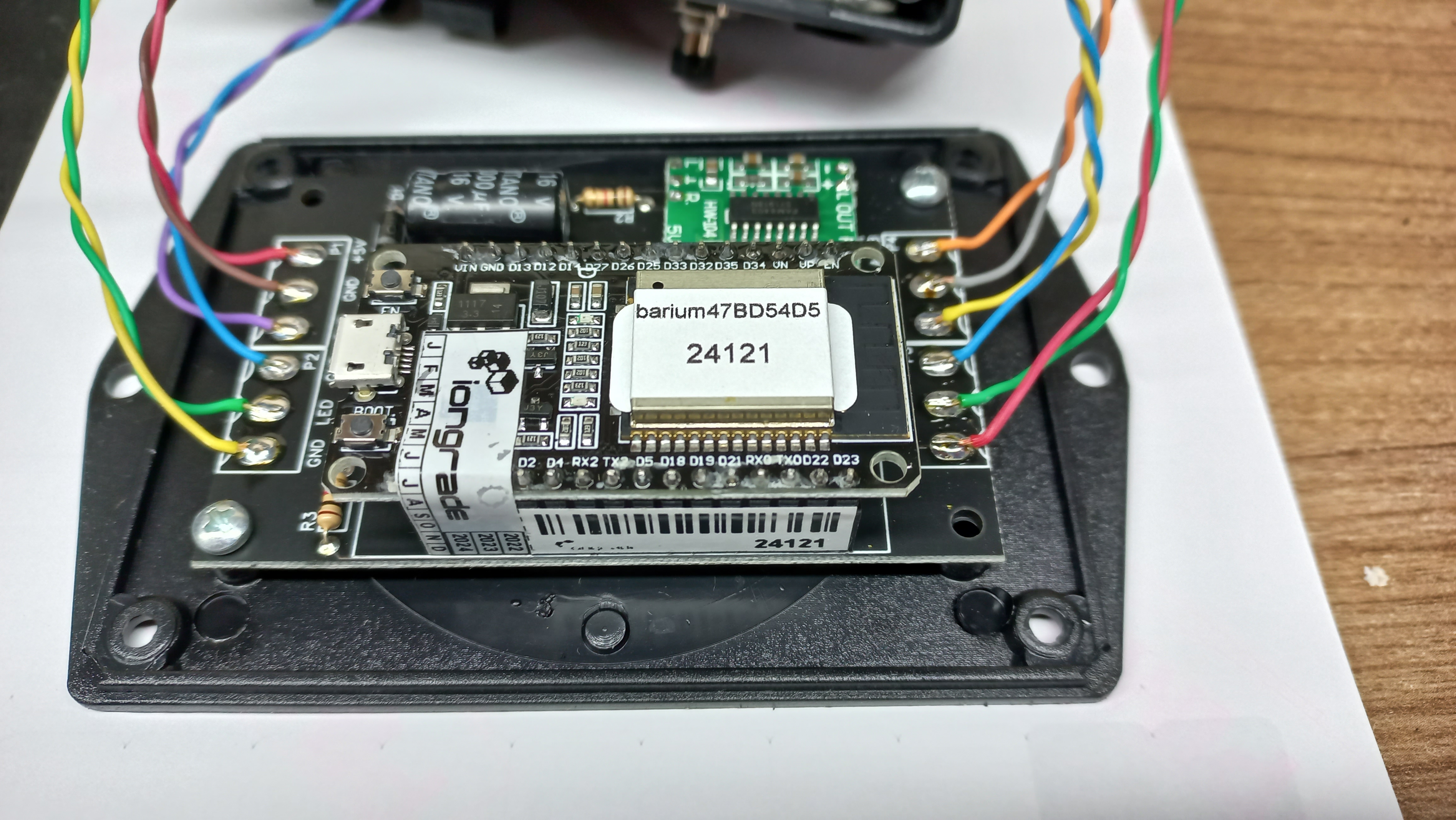

2. Placa CPU (ESP32) na tampa
A inteligência do Barium fica em uma placa CPU baseada em módulo ESP32, fixada na tampa do case (a mesma tampa que aloja o alto-falante, visível pelos furos de som). A placa traz:
- O módulo ESP32 central, com a etiqueta de identificação do equipamento (ex.:
barium47BD54D5) e o número de série de fabricação (ex.:24121), além do código de barras de série. - Silkscreen iongrade na PCI.
- Conector micro-USB e botões BOOT e EN, usados na gravação de firmware.
- Um módulo amplificador de áudio I2S (estágio de saída para o alto-falante).
- Bornes/conectores rotulados na PCI (GND, LED, P2, etc.) para o chicote interno.
Os pares trançados do chicote chegam às laterais da placa, conectando a CPU à alimentação, ao alto-falante, ao botão, ao LED, à entrada de comando e ao sinalizador sonoro.

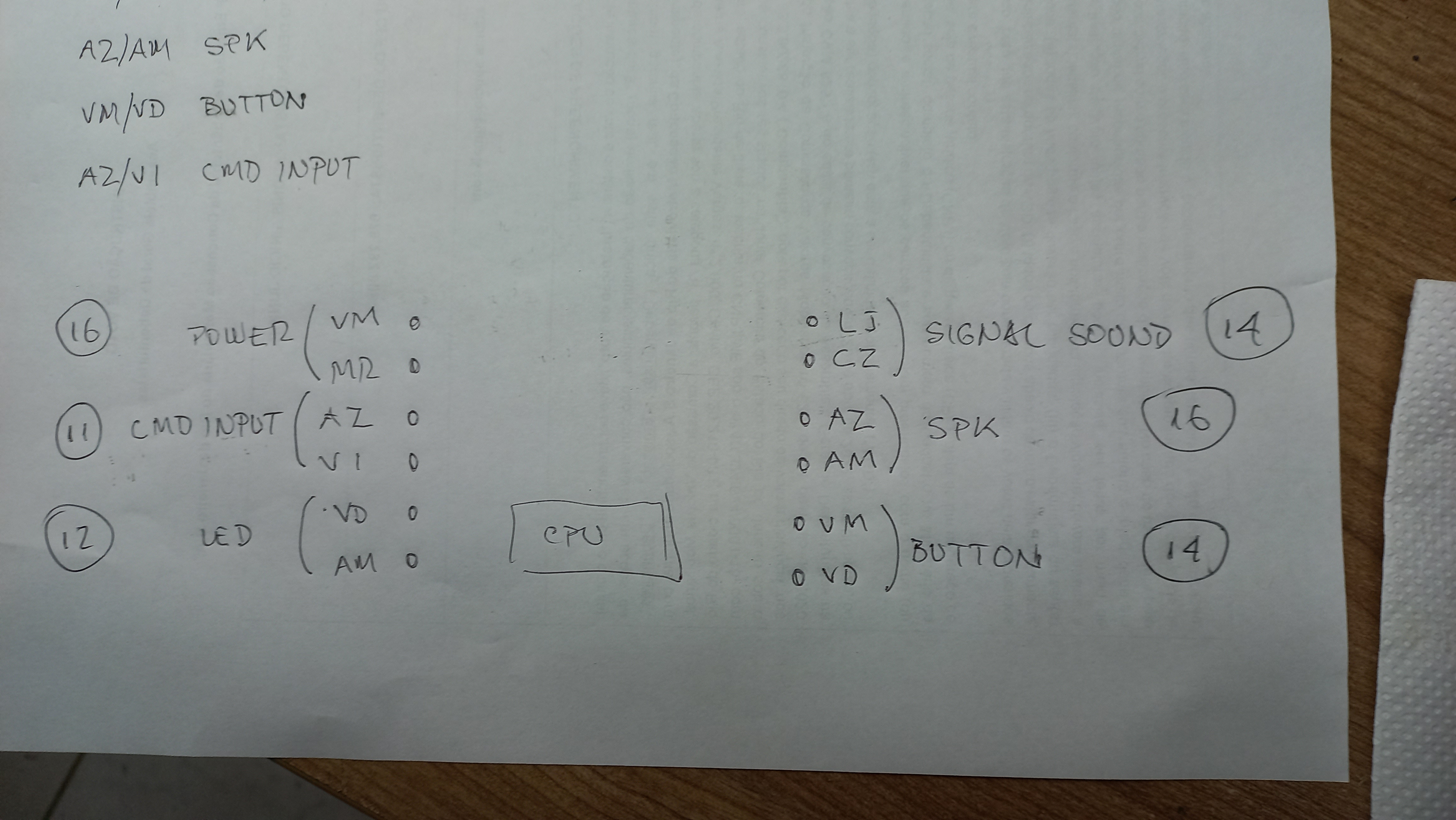

3. Pinagem interna
A pinagem interna é definida pelo croqui de montagem (desenho à mão da fábrica). O croqui organiza os sinais em torno da CPU central, com grupos de conexão à esquerda e à direita, cada par identificado por código de cores dos fios.
Código de cores (abreviações do croqui)
As abreviações usadas no croqui correspondem às cores em português:
| Abreviação | Cor |
|---|---|
VM | Vermelho |
MR | Marrom |
AZ | Azul |
VD | Verde |
AM | Amarelo |
LJ | Laranja |
CZ | Cinza |
Grupos de conexão
A tabela transcreve os grupos do croqui (cada grupo é um par de fios). A coluna Pinos reproduz a contagem anotada em círculo no croqui ao lado de cada grupo.
| Grupo | Fios (cor) | Pinos | Função |
|---|---|---|---|
| POWER | VM (Vermelho) / MR (Marrom) | 16 | Alimentação |
| CMD INPUT | AZ (Azul) / V1 (*) | 11 | Entrada digital de comando |
| LED | VD (Verde) / AM (Amarelo) | 12 | Sinalização por LED |
| SIGNAL SOUND | LJ (Laranja) / CZ (Cinza) | 14 | Sinalizador sonoro |
| SPK | AZ (Azul) / AM (Amarelo) | 16 | Alto-falante |
| BUTTON | VM (Vermelho) / VD (Verde) | 14 | Botão |
(*) V1 é de leitura incerta no croqui (provável variação de azul/violeta). Confirmar a cor exata na bancada.
O croqui também traz, no topo, anotações de referência cruzada de pares (**): A2/AM → SPK, VM/VD → BUTTON e A2/V1 → CMD INPUT.
(**) A2 é de leitura incerta (provável AZ = Azul). Mantido como no croqui; conferir com a montagem física.
