Iodine — Referência de Engenharia
Documento de referência de engenharia do Iodine — conversor de protocolos baseado na placa série Titanium. A variante QR-SERIES integra o scanner Sh-400 (módulo de leitura Honeywell Vuquest 3320g, de terceiro) para leitura de códigos de barras 1D/2D, convertendo a leitura para os protocolos Wiegand/ABAtrack.
Esta página reúne os materiais de bancada/engenharia: o esquemático elétrico próprio do Iodine, a etiqueta do cabo Wiegand/ABAtrack (cor↔sinal) e as especificações de engenharia do leitor QR. Os datasheets de terceiros (Honeywell/HID/Sh-400) são apenas referenciados pelo nome — não são republicados aqui (mantidos no repositório de engenharia).
Este é um documento de referência de engenharia e bancada, não de instalação em campo. De uso interno restrito.

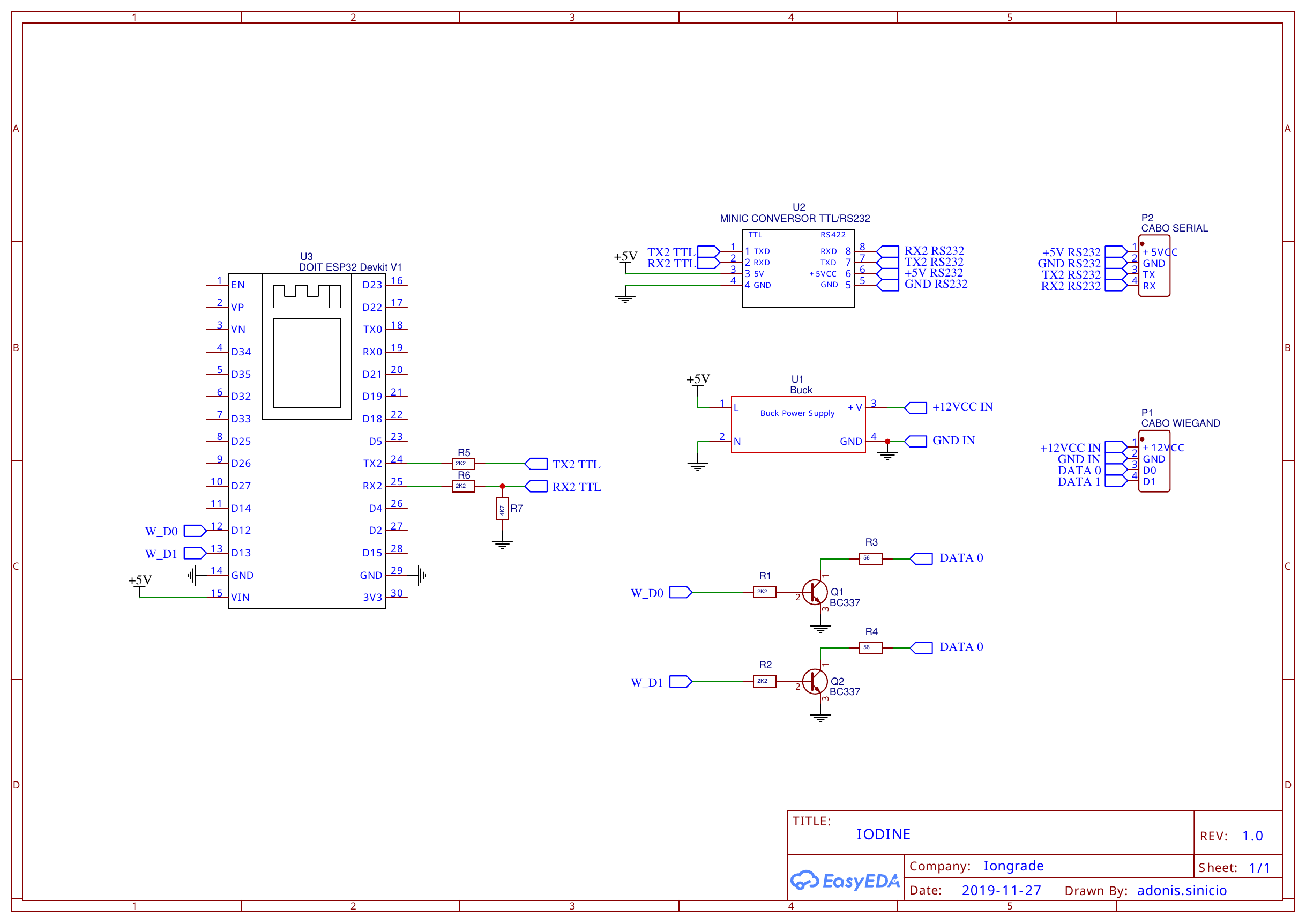

1. Esquemático elétrico
Esquemático elétrico próprio do Iodine (placa série Titanium), referência para a montagem e o casamento de sinais entre o módulo de leitura e a saída de protocolo.
Fonte de engenharia:
Schematic_IODINE_1_0.pdf.
2. Etiqueta do cabo Wiegand/ABAtrack
Padrão de cores do cabo de saída do Iodine (interface Wiegand/ABAtrack). Esta é a etiqueta de identificação cor↔sinal aplicada ao chicote — usar como referência na montagem e na ligação ao equipamento de destino.
| Cor | Sinal |
|---|---|
| Vermelho | +12VCC |
| Marrom | GND |
| Laranja | D0 |
| Amarelo | D1 |
Fonte de engenharia:
iodine_etiqueta_cabo_wieaba.docx.
A interface de saída Wiegand/ABAtrack é do tipo open collector. Manter a polaridade e o casamento cor↔sinal acima ao crimpar/identificar o chicote.
3. Especificações de engenharia do leitor QR
Resumo das especificações de engenharia do leitor de código de barras Iodine, conforme a folha de specs da engenharia (iodine_specs.txt).
3.1. Descrição
O leitor de código de barras Iodine lê códigos 1D ou 2D, impressos ou em telas de celular. A saída de dados é configurável por meios físicos e/ou lógicos em formatos variados, permitindo integração a sistemas de gestão e controle de acesso.
- Conexão física: cabo com sinais nos protocolos Wiegand/ABAtrack, com vários formatos configuráveis.
- Conexão lógica: MQTT ou servidor Web Service.
- Configuração: o Iodine sobe uma interface wireless Access Point + servidor HTTP quando colocado em modo de configuração; configura-se por navegador conectado ao servidor do leitor. A atualização de firmware também é feita pelo servidor HTTP.
3.2. Características
| Característica | Descrição |
|---|---|
| Leitura | Código de barras 1D e 2D |
| Velocidade | Leitura rápida de documentos impressos ou tela de celular |
| Conversão de dados | Decodificação e conversão de dados encriptados (mediante validação técnica dos algoritmos) |
| Configuração | Através de navegador (browser) |
3.3. Especificações técnicas
| Item | Valor |
|---|---|
| Alimentação elétrica | 12VCC / 160mA |
| Interface de saída | Wiegand/ABAtrack (open collector) |
| Scaneamento | Imagem |
| Resolução | 20 mil QR |
| Umidade | 5% a 95% sem condensação |
| Iluminação | Leds brancos |
| Posicionamento | Leds vermelhos |
| Luz ambiente | 0 ~ 100.000 LUX |
| Consumo | 2W (máx.) |
Códigos lidos:
- 2D: PDF417, Data Matrix, QR Code.
- 1D: EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 de 5, Industrial 2 de 5, Standard 2 de 5, Matrix 2 de 5, GS1 Databar (RSS-Expand, RSS-Limited, RSS-14), Code 39, Code 11, MSI-Plessey, Plessey.
3.4. Itens inclusos
- Scanner.
- Conversor de sinais.
4. Documentos de referência de terceiros
Os materiais abaixo são datasheets e manuais de TERCEIROS (Honeywell, HID e o fabricante do Sh-400), mantidos no repositório de engenharia do Iodine para consulta de bancada. Não são republicados no portal (evita questões de copyright) — esta seção apenas os cita pelo nome para localização.
| Documento | Origem | Arquivo na engenharia |
|---|---|---|
| Honeywell Vuquest 3320g — User Guide | Honeywell (terceiro) | 3320-UG.pdf |
| Vuquest 3320g — datasheet PT-BR | Honeywell (terceiro) | vuquest-3320g-hands-free-scanner-data-sheet-pt-br.pdf |
| Understanding Card Data Formats — whitepaper | HID (terceiro) | hid-understanding_card_data_formats-wp-en.pdf |
| Sh-400 — folha de produto e instruções de configuração (inglês) | Fabricante Sh-400 (terceiro) | Sh-400 - front/back - English.pdf, Sh-400 detailed setting instructions - English.docx |
Os documentos desta seção são de terceiros e ficam restritos ao repositório de engenharia. Não copiar o conteúdo para o portal nem para a documentação pública.
