Manutenção e Produção - IRIDIUM

Procedimento de manutenção e testes de produção de fábrica da PCI do módulo de I/O IRIDIUM, conforme o Manual de Manutenção IRIDIUM v1.0 (abr/2026).

Documento de uso interno/restrito

Este é um procedimento de bancada/jiga de testes e linha de produção, não de manutenção em campo. De uso interno restrito.

A manutenção da PCI do módulo de I/O IRIDIUM é feita em duas etapas:

  1. Gravação de firmware de testes
  2. Testes de hardware

Changelog do manual fonte​

VersãoDataAlteração
1.0abr/2026Versão inicial

1. Requisitos e insumos​

Infraestrutura e equipamentos​

  • Roteador WiFi com acesso à internet que disponibilize:
    • Conexão via cabo RJ45
    • Sinal WiFi (ionproduction / ionproductionpwd)
  • Computador com sistema operacional Windows, contendo:
    • Pasta com o programa de gravação do firmware de testes
    • Pasta com o programa de gravação do firmware da aplicação
  • Cabo USB
  • Jiga de testes IRIDIUM e fonte de alimentação 12VCC
note

Durante os testes a IRIDIUM fará conexão com a internet via cabo e via WiFi.

Itens por unidade (lote)​

QtdItem
1Placa Iridium montada (PCI com componentes)
1Módulo CPU ESP32
1Módulo Ethernet
1Bateria CR2032
3Jumpers

2. Testes de hardware​

2.1. Inspeção visual e instalação dos jumpers​

Verifique na parte inferior da PCI a eventual ocorrência de curtos-circuitos resultantes do processo de soldagem dos componentes PTH. Fagulhas de solda devem ser removidas para evitar que se movimentem e causem curtos-circuitos posteriormente.

Instale os jumpers nas posições indicadas pelo manual.

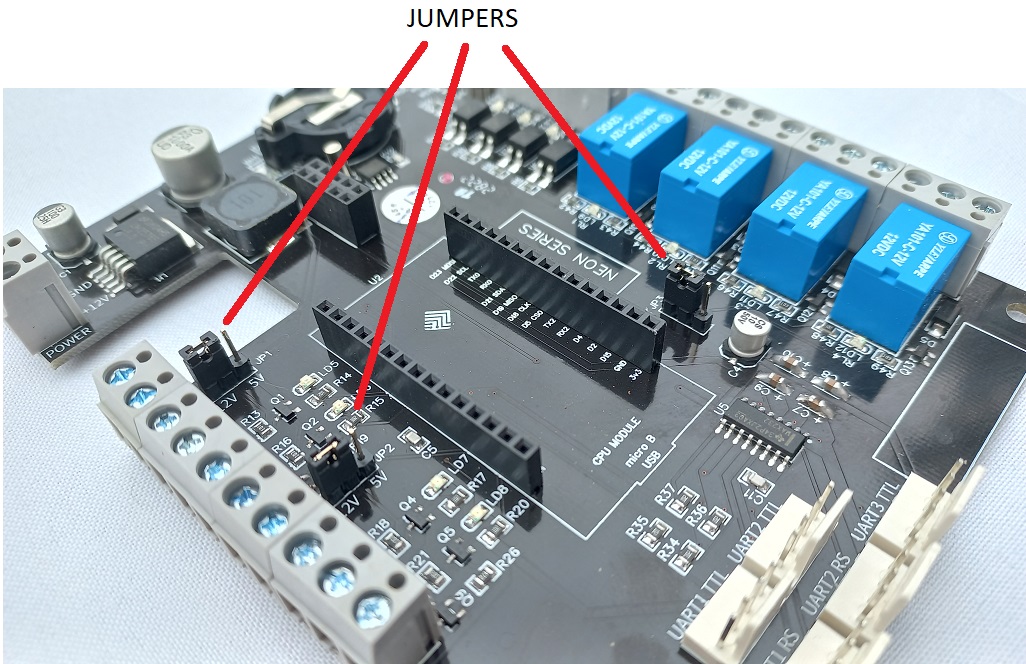

Figura do manual mostrando as posições corretas dos jumpers na PCI Iridium

2.2. Teste da fonte​

  1. Conecte a fonte de alimentação na tomada e ligue a saída da fonte na entrada de força da JIGA.
  2. Com a JIGA de testes desligada, instale a PCI na JIGA.
  3. Conecte o cabo do display na PCI.
  4. Ligue a chave e confira se o display acende normalmente.
  5. Se o display acendeu normalmente, desligue a JIGA e passe ao próximo passo.

Caso o display não acenda, verifique:

  • Se há 12VCC nos bornes de entrada de força da PCI
  • Se o display está conectado corretamente
  • Se o regulador de 5VCC da PCI está OK

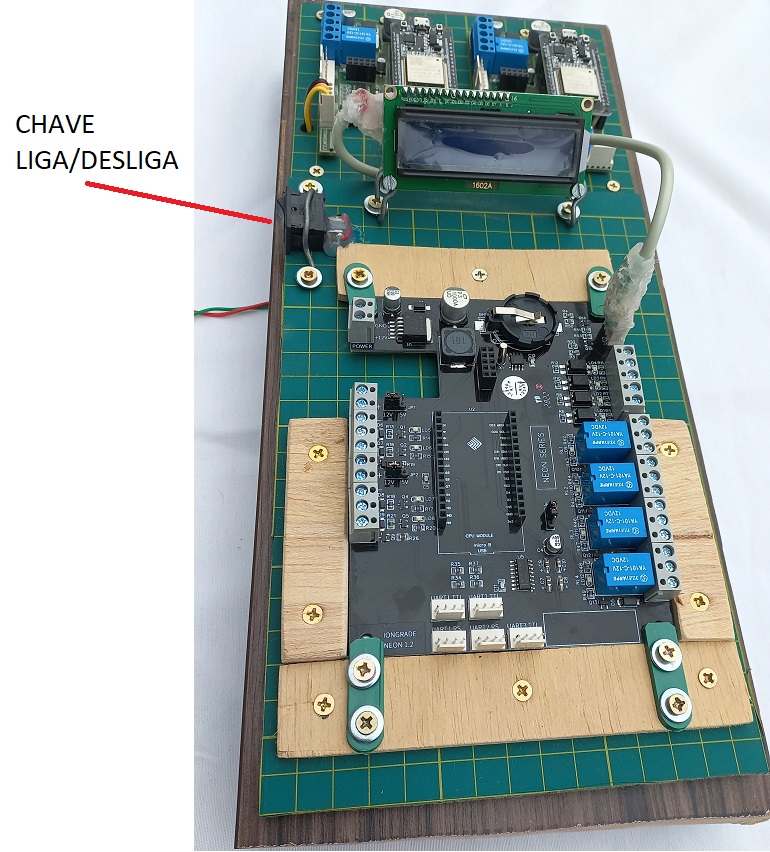

Foto da PCI Iridium instalada na JIGA com o cabo do display conectado

2.3. Instalação da bateria, módulo Ethernet e CPU​

Instale na PCI:

  • Bateria
  • Módulo Ethernet
  • Módulo CPU

Conecte na PCI:

  • Cabo Ethernet
  • Conector loopback nas Uarts

Em seguida, ligue a JIGA para a execução do próximo passo.

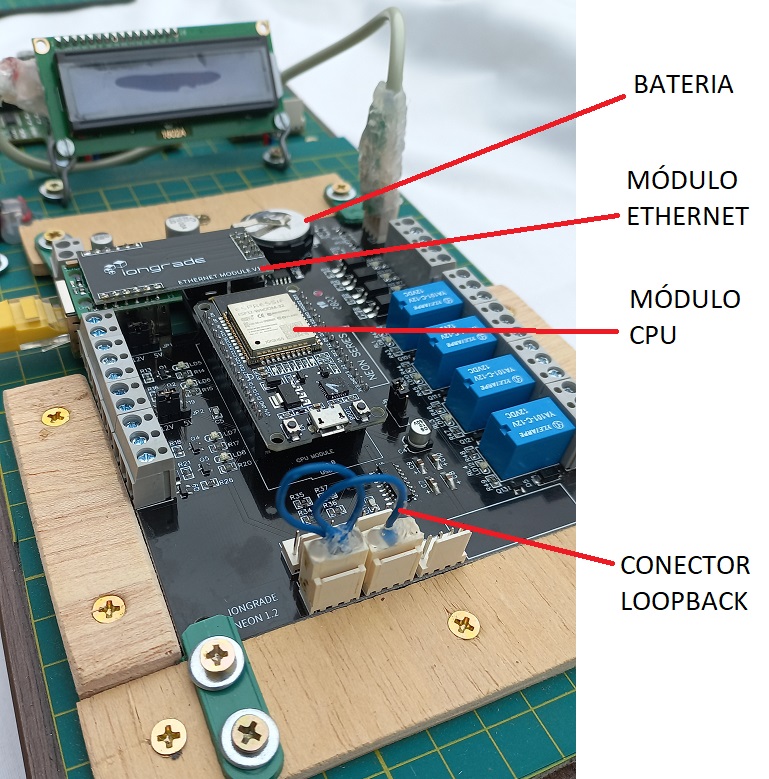

Foto do conector de loopback instalado nas Uarts da PCI Iridium

2.4. Gravação do firmware de testes​

Abra a pasta com os arquivos de gravação do firmware e execute o programa indicado:

C:\Iongrade\Producao\Neon\alice_neon_test_w5500\flash_download_tools_v3.6.8

Na tela inicial, clique na opção "ESP32 Download Tool"; a tela de gravação do firmware será exibida. Reduza o tamanho da tela do prompt DOS e posicione no vídeo para melhorar a visualização. Selecione a porta COM que será usada para gravar o firmware no Módulo CPU.

A gravação do firmware de testes exige duas ações: apagar a memória do Módulo CPU e gravar o firmware de testes.

Apagar a memória (ERASE):

  1. Ligue a JIGA.
  2. Conecte o cabo USB no Módulo CPU.
  3. Clique no botão ERASE da tela de gravação.
  4. Pressione o botão BOOT do Módulo CPU até que a gravação comece.
  5. Aguarde o processo finalizar — a tela apresentará FINISH.

Gravar o firmware (START):

  1. Clique no botão START para gravar o firmware no Módulo CPU.
  2. Pressione o botão BOOT do Módulo CPU até que a gravação comece.
  3. Aguarde o processo finalizar (FINISH).
note

Em alguns modelos de chip do Módulo CPU não é necessário pressionar o botão BOOT — a gravação inicia imediatamente após clicar em ERASE e START. Na tela do prompt DOS é possível observar o andamento da gravação.

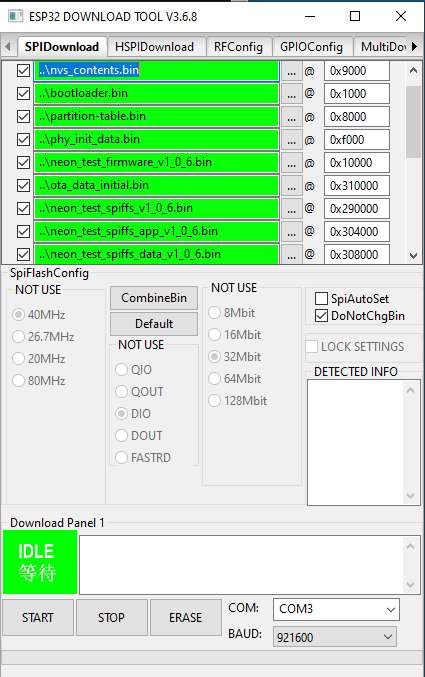

Tela do ESP32 Download Tool (flash_download_tool) com a porta COM selecionada e os botões ERASE/START

2.5. Execução dos testes​

Os testes devem ser feitos com a JIGA ligada, a PCI instalada e o cabo USB conectado no Módulo CPU. Quando os testes não detectarem nenhum erro, a PCI estará aprovada e um relatório deverá ser enviado para o sistema de controle (Cloud).

No Windows, abra o "Windows Power Shell":

  1. Vá para a pasta onde estão os programas de gravação do firmware.
  2. Execute o comando .\go.bat.

A tela do aplicativo PuTTY será aberta para monitoração. Inicialmente o programa de testes formatará a memória do Módulo CPU (alguns segundos) e, em seguida, iniciará os testes.

Circuitos testados:

  • Input1 e Relé 1
  • Input2 e Relé 2
  • Input3 e Relé 3
  • Input4 e Relé 4
  • Leitor1
  • Leitor2
  • Uarts
  • Interface Ethernet
  • Interface WiFi
  • Relógio

O progresso pode ser acompanhado no display e na tela do PuTTY. Os testes são repetidos ciclicamente, mas podem ser interrompidos por comandos no teclado (digite a tecla do comando e pressione Enter):

ComandoAção
-Pausa a execução dos testes
+Continua a execução dos testes
rEnvia o relatório dos testes para o sistema de controle (Cloud)
important

É recomendável executar pelo menos 3 ciclos de testes sem erros antes de interromper e enviar o relatório. Caso ocorra falha no envio, verifique se o roteador está com acesso à internet.

Ao final dos testes:

  1. Feche a tela do PuTTY.
  2. Desconecte o cabo USB.
  3. Desligue a JIGA.

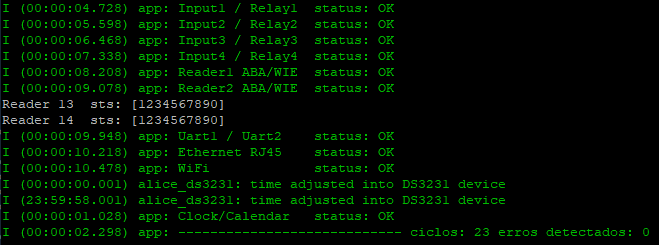

Tela do PuTTY acompanhando a execução dos testes da PCI Iridium

2.6. Falhas durante os testes​

Falhas detectadas são apresentadas na tela do PuTTY em letras vermelhas. A tabela abaixo relaciona cada falha aos componentes envolvidos (referências de placa), conforme o manual:

Falha detectadaComponentes relacionados
Input1 / Relay1ESP32, Circuito PCB, R11, R12, LD1, U6, R42, R43, LD9, D2, Q10, RL1
Input2 / Relay2ESP32, Circuito PCB, R9, R10, LD2, U7, R44, R45, LD10, D3, Q11, RL2
Input3 / Relay3ESP32, Circuito PCB, R7, R8, LD3, U8, R46, R47, LD11, D4, Q12, RL3
Input4 / Relay4ESP32, Circuito PCB, R5, R6, LD4, U9, R48, R49, LD12, D5, Q13, RL4
Reader1 ABA/WIEESP32, Circuito PCB, JP1, R13, R14, R15, R16, R19, D6, D7, Q1, Q2, Q3, LD5, LD6
Reader2 ABA/WIEESP32, Circuito PCB, JP2, R17, R18, R20, R21, R26, D8, D9, Q4, Q5, Q9, LD7, LD8
Uart1 / Uart2ESP32, Circuito PCB, CN3, CN4, R34, R35, R36, R37, C7, C8, C9, C10, C11
Ethernet RJ45ESP32, Circuito PCB, Módulo Ethernet
WiFiESP32, Circuito PCB
Clock/CalendarESP32, Circuito PCB, X1, U4, BH1, C12, Q14, Q15
LCD não funcionaESP32, Circuito PCB, CN1, R3, R4, R50, R51, R52, R53, Q14, Q15
ESP32C4, C5
caution

Caso seja detectada falha nos Módulos Ethernet ou CPU, substitua e identifique o módulo defeituoso. Nos casos de falha de componentes da PCI, é necessário analisar o diagrama esquemático (Circuito Elétrico: CPU/Power/RTC, Inputs, Outputs, Readers, Uarts) para localizar o componente defeituoso.

3. Circuito Elétrico (esquemáticos)​

Os esquemáticos elétricos da PCI Iridium são a referência para localizar o componente defeituoso identificado na tabela de falhas da seção 2.6. O manual apresenta cinco figuras:

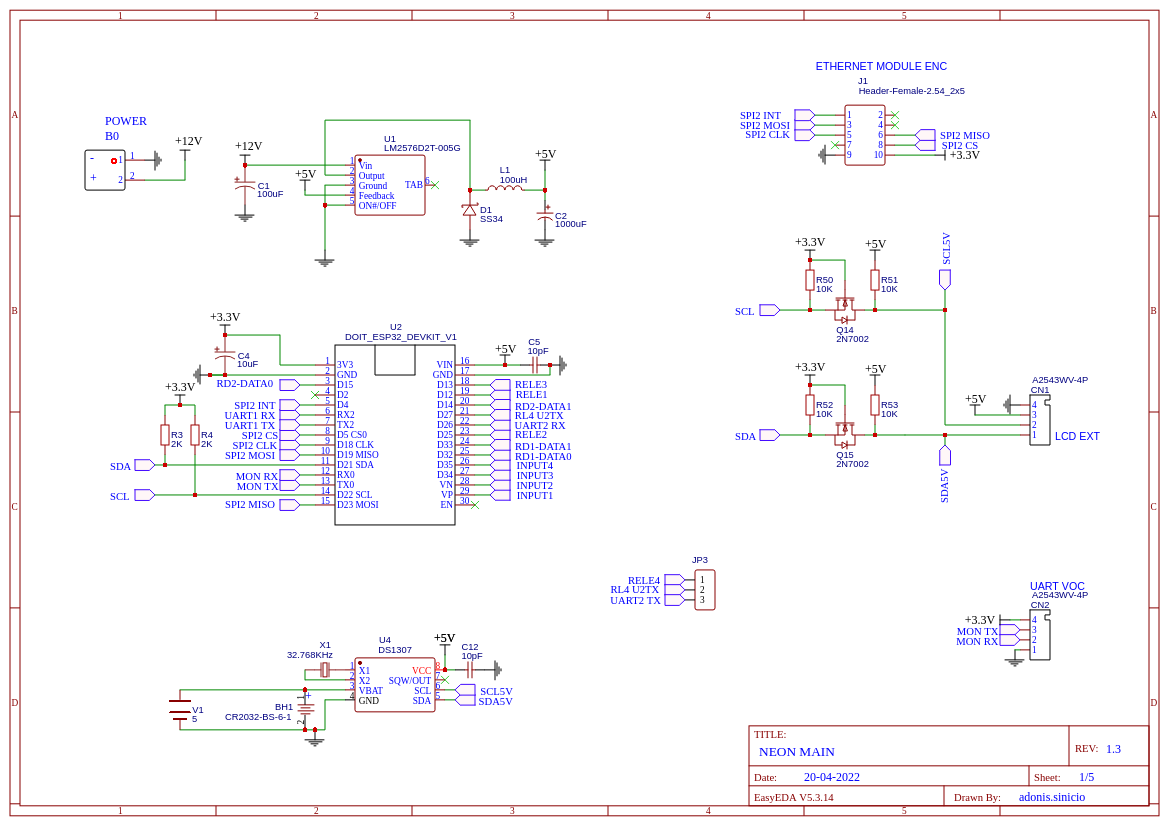

Figura 1 — CPU, Power e RTC​

Esquemático elétrico do bloco CPU, Power e RTC (Figura 1 do manual)

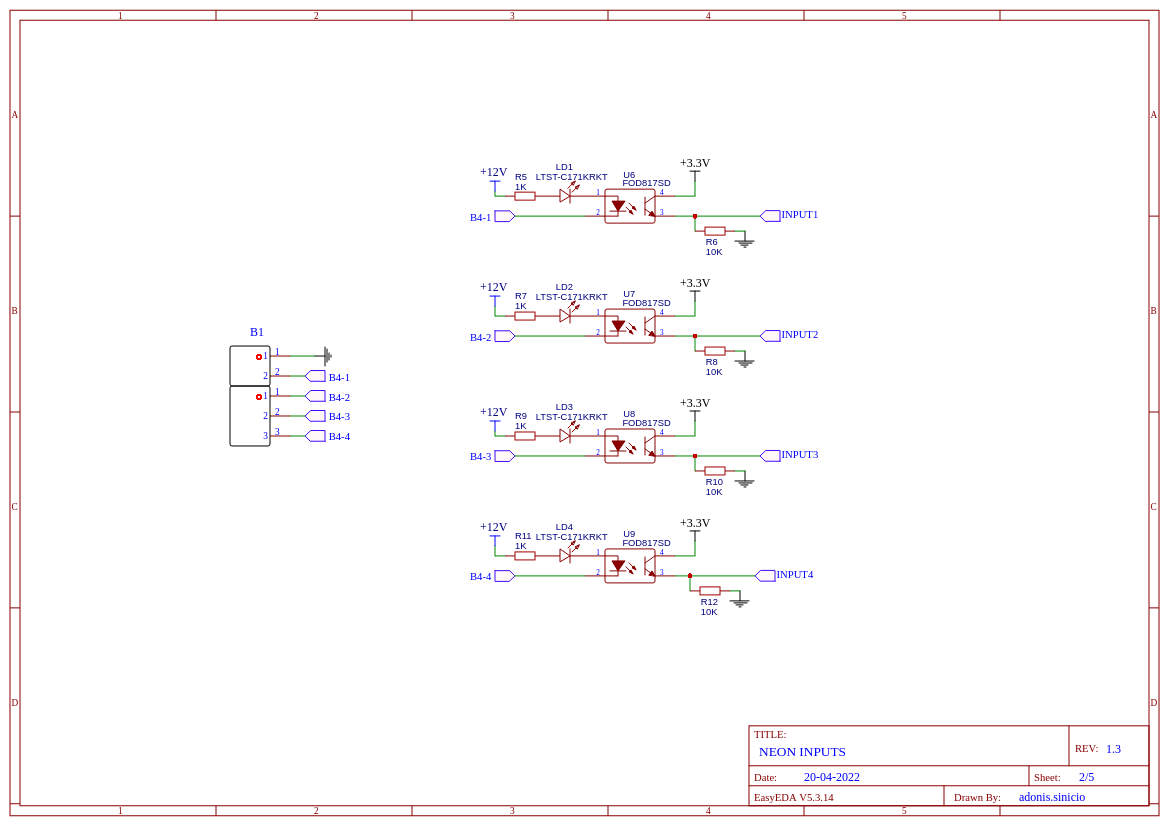

Figura 2 — Inputs​

Esquemático elétrico do bloco de Inputs (Figura 2 do manual)

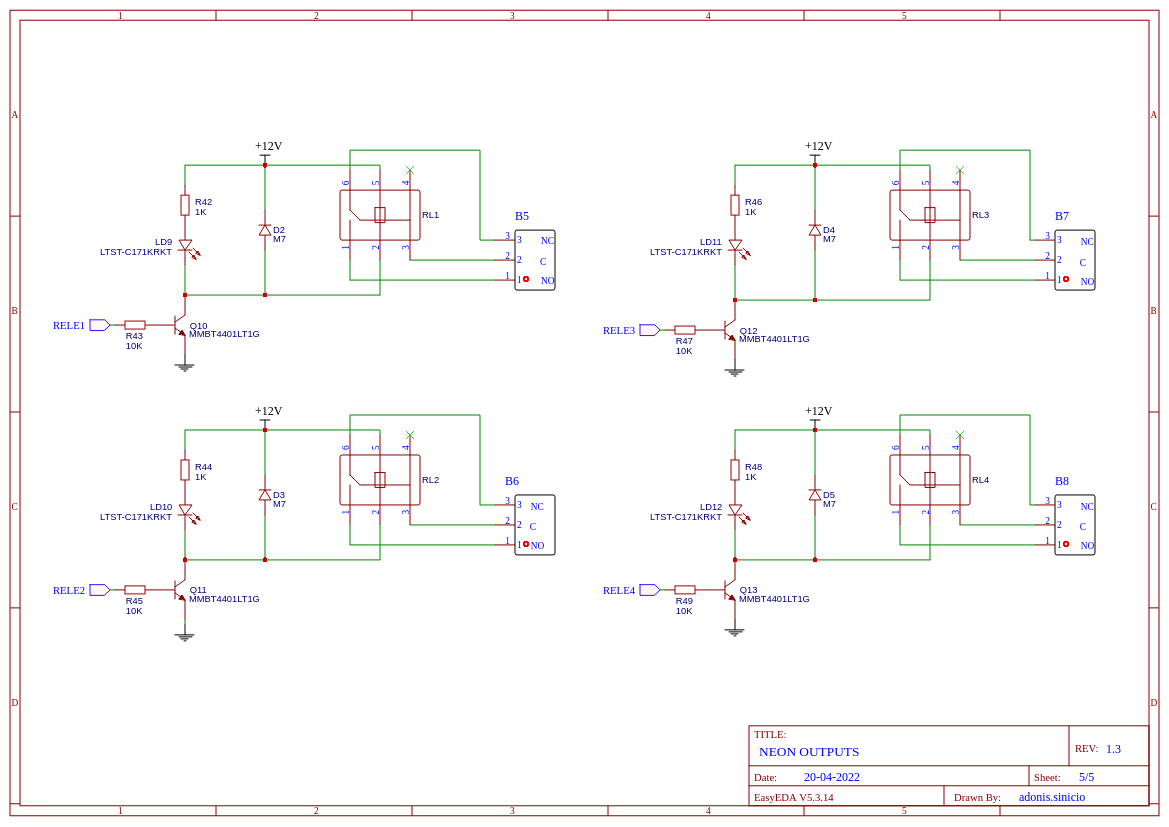

Figura 3 — Outputs​

Esquemático elétrico do bloco de Outputs / relés (Figura 3 do manual)

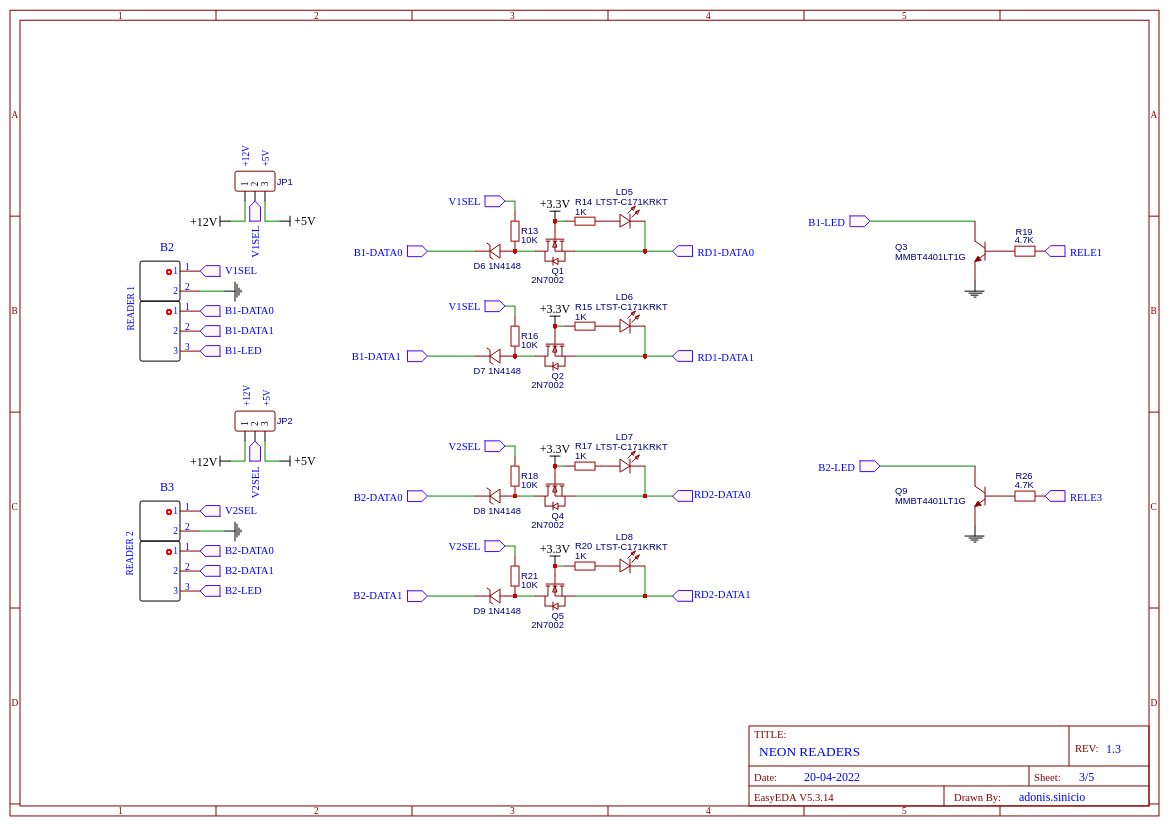

Figura 4 — Readers​

Esquemático elétrico do bloco de Readers / leitores (Figura 4 do manual)

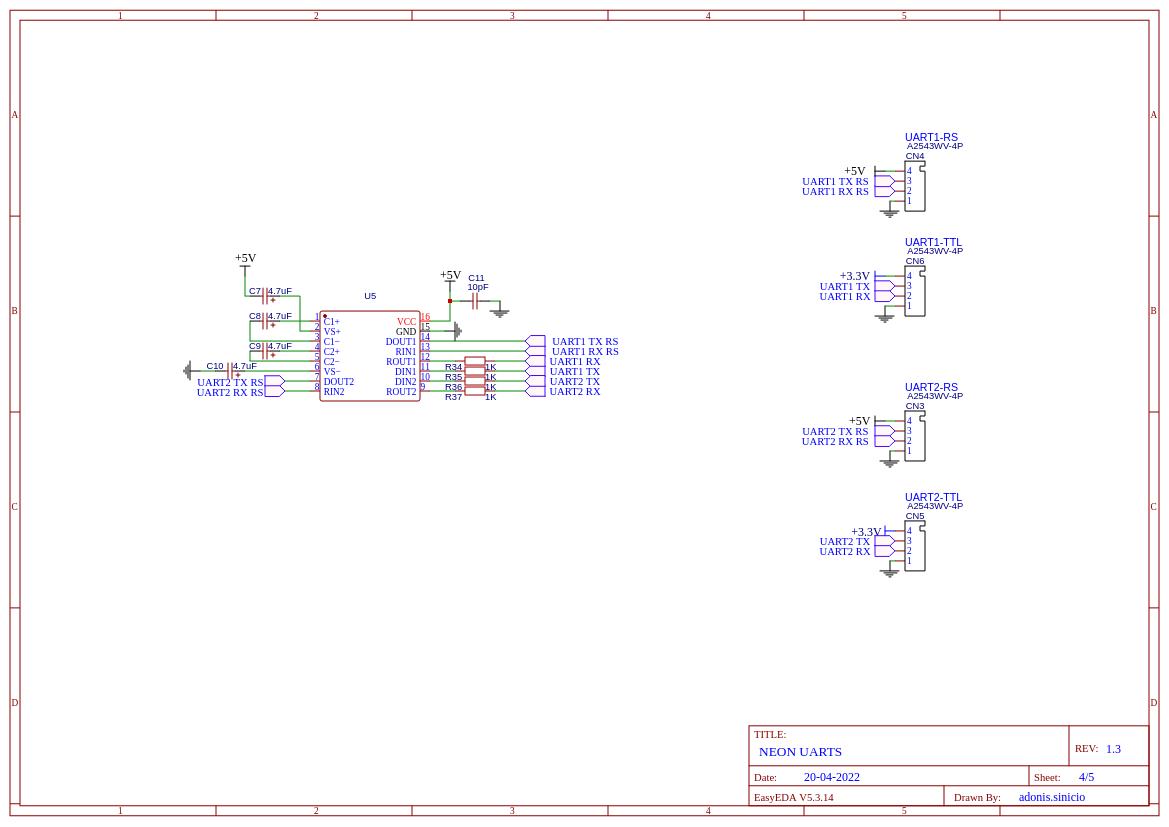

Figura 5 — Uarts​

Esquemático elétrico do bloco de Uarts (Figura 5 do manual)
