Titanium — Manutenção e Produção

Procedimentos de produção de fábrica da controladora de acesso TITANIUM, conforme o Manual Especial de Produção da Titanium (firmware versão 1.0.0 em diante).

Documento de uso interno/restrito

Este é um conjunto de procedimentos de bancada/jiga e linha de produção, não de manutenção em campo. De uso interno restrito.

Os procedimentos de fabricação envolvem os seguintes passos:

  • Testes de hardware
  • Registro de produção
  • Gravação do firmware definitivo

1. Material necessário​

  • Fonte 12VCC
  • Roteador com acesso à internet, WiFi e porta RJ45
  • 1 × cabo loopback para as Uarts
  • 1 × conexões entre leitores e inputs
  • 1 × display I2C
  • Cabo USB

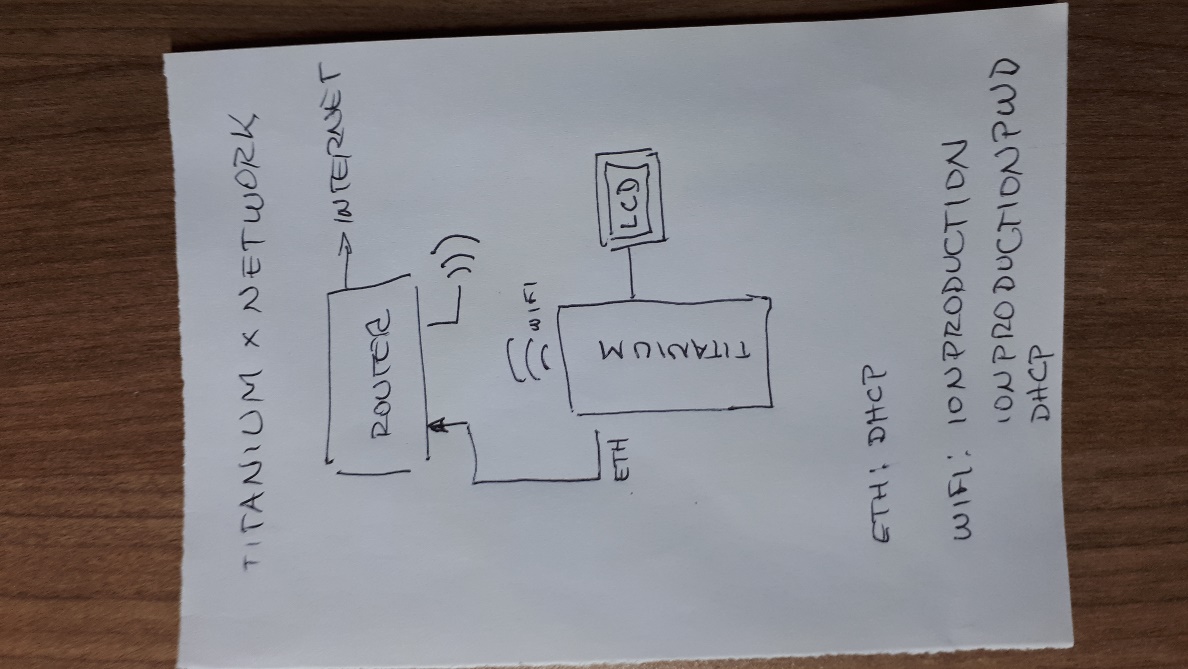

1.1. Roteador​

O roteador deve ter uma porta RJ45 e um Access Point WiFi. A controladora se conecta à rede simultaneamente pela porta RJ45 e pela rede WiFi (ionproduction / ionproductionpwd), ambas as conexões em modo DHCP.

important

Para o registro de produção e a gravação do firmware definitivo, o roteador deve ter acesso à internet.

producao rede

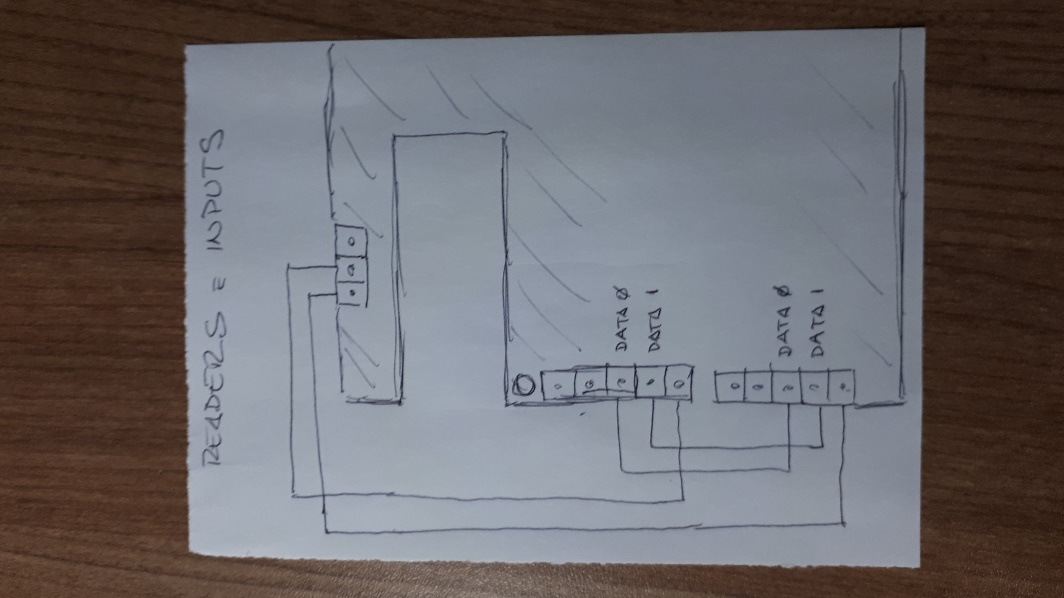

1.2. Testes de leitores e inputs​

O teste dos leitores é feito conectando os sinais DATA0/DATA1 das entradas de leitores 1 e 2. Os pinos DATA0/DATA1 do leitor 2 são transformados em outputs e transmitem informações para o leitor 1.

O teste das entradas PAS e REX é feito conectando as saídas LEDBUZ dos leitores 1 e 2 nas entradas REX e PAS.

producao leitores inputs

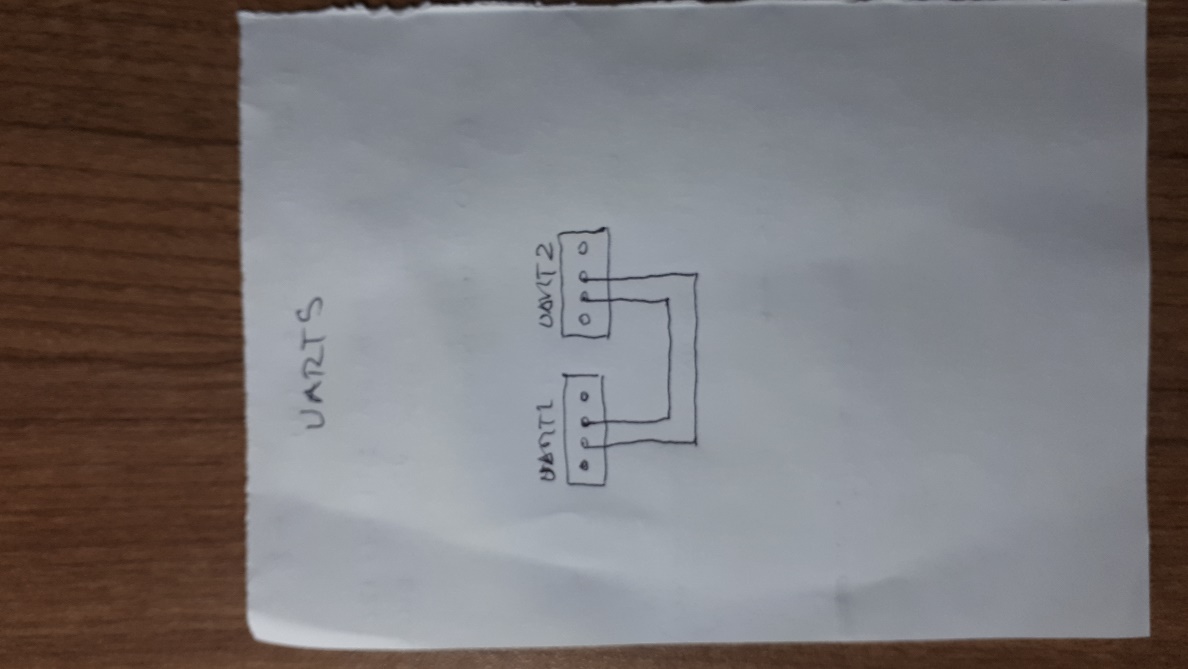

1.3. Uarts​

Devem ser feitas conexões entre as Uarts para os testes (cabo loopback).

producao uarts loopback

2. Preparação dos testes​

Para iniciar os testes, siga os passos abaixo:

  1. Gravar firmware: alice_titanium_test.
  2. Ligar os cabos Inputs × Leitores.
  3. Ligar o cabo entre as Uarts.
  4. Energizar a controladora.

Após a gravação do firmware, mantenha uma conexão (Termite/PuTTY) com a controladora para acompanhamento de eventuais mensagens de erro e para enviar comandos.

3. Entrada no modo configuração​

Para fazer o registro de produção ou para configurar algum parâmetro da controladora, entre no modo configuração:

  1. Digite o caractere c seguido de ENTER na tela do Termite/PuTTY. A controladora dá um reset, entrando nesse modo.
  2. Acesse o AP da controladora via WiFi e use o link http://192.168.4.1.
  • A página productionhandler.html é usada para fazer o registro de produção.
  • A página config_upgrade.html pode ser usada para configurar o link do firmware definitivo a ser gravado. Normalmente é desnecessário alterar esta configuração.

4. Testes​

Após a gravação do firmware, sempre que a controladora for energizada ela entra automaticamente no modo testes e apresenta no display a evolução de cada teste. São aplicados os seguintes testes:

TesteDescrição
IOREX/PAS e LEDBUZ1/LEDBUZ2
READERS2 leitores
UARTS2 Uarts
ETHERNETInterface RJ45
WIFIInterface WiFi
RTCDS3231 ou DS1307
Teste do relé é visual

O teste do relé é visual e o firmware não detecta eventual falha. Observe se o relé liga/desliga. Use um multímetro para verificar se os contatos do relé acionam, medindo continuidade entre o terminal COMUM e os terminais NA/NF.

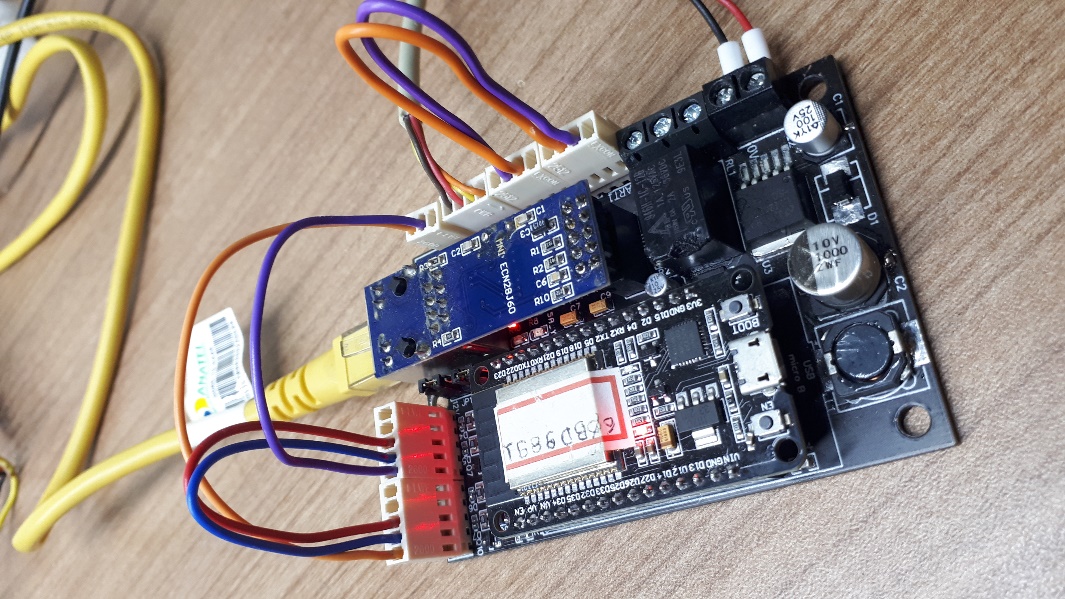

producao bancada

5. Registro de produção​

Caso a controladora tenha sido aprovada nos testes, faça o registro de produção:

  1. Coloque a controladora em modo configuração.
  2. Use o link http://192.168.4.1/productionhandler.html para fazer o registro.

6. Firmware definitivo​

  1. Após o registro, resete a controladora para voltar ao modo testes.
  2. No modo testes, dispare a gravação automática do firmware definitivo pressionando o botão MODE por 6 segundos.
  3. O processo leva cerca de 2 a 3 minutos. Ao final, a controladora reseta automaticamente com o novo firmware instalado.
